Система подачі ЗОР туманом із фітингом під повітряну трубку 8 мм для верстата ЧПУ

Система подачі ЗОР туманом подає в зону різання суміш стисненого повітря і змащувально-охолоджувальної рідини. Повітря надходить трубкою 8 мм, проходить через блок-змішувач і затягує рідину з ємності прозорою трубкою. Гнучкий шланг з латунною форсункою спрямовує туман на фрезу, свердло або різець.

Як працює подача туманом

Потік стисненого повітря в блоці-змішувачі створює розрідження, і рідина піднімається трубкою з ємності без окремого насоса. На виході форсунки повітря дробить рідину на дрібні краплі. Краплі охолоджують і змащують різальну кромку, а повітря водночас видуває стружку. Рідини витрачається менше, ніж під час подачі поливом.

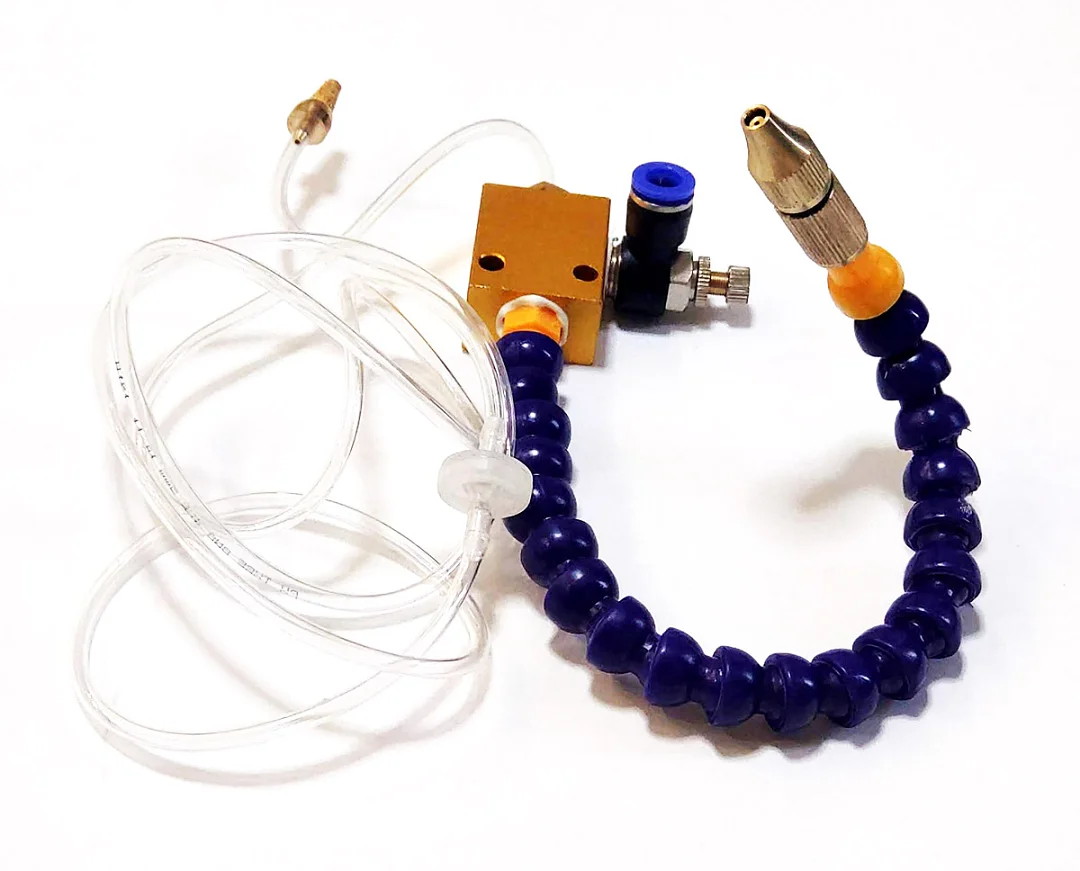

Конструкція

• Блок-змішувач із двома отворами для кріплення на верстаті.
• Кутовий цанговий фітинг під повітряну трубку 8 мм з голчастим регулятором: накатаний гвинт налаштовує витрату повітря.
• Прозора трубка подачі рідини з латунним наконечником, її кінець опускають у ємність із ЗОР.
• Гнучкий сегментний шланг, який тримає задану форму.
• Латунна форсунка з накаткою на кінці шланга.

Де застосовують

• Фрезерні, свердлильні й токарні верстати з ЧПУ, де є лінія стисненого повітря.
• Верстати без піддону і системи збирання рідини: туман витрачає мало ЗОР.
• Обробка металів, каменю і плитки, коли інструмент потрібно охолоджувати і водночас здувати стружку.

Рекомендації

• Підключайте сухе і чисте стиснене повітря: вода й олива з компресора потрапляють у туман.
• Ставте ємність із рідиною поруч із блоком і стежте, щоб кінець трубки залишався зануреним у рідину.
• Починайте з малої витрати повітря і збільшуйте її регулятором, доки туман не стане рівномірним.
• Спрямовуйте форсунку на різальну кромку з невеликої відстані.
• Закривайте зону обробки кожухом і провітрюйте приміщення: краплі ЗОР розносяться повітрям.
