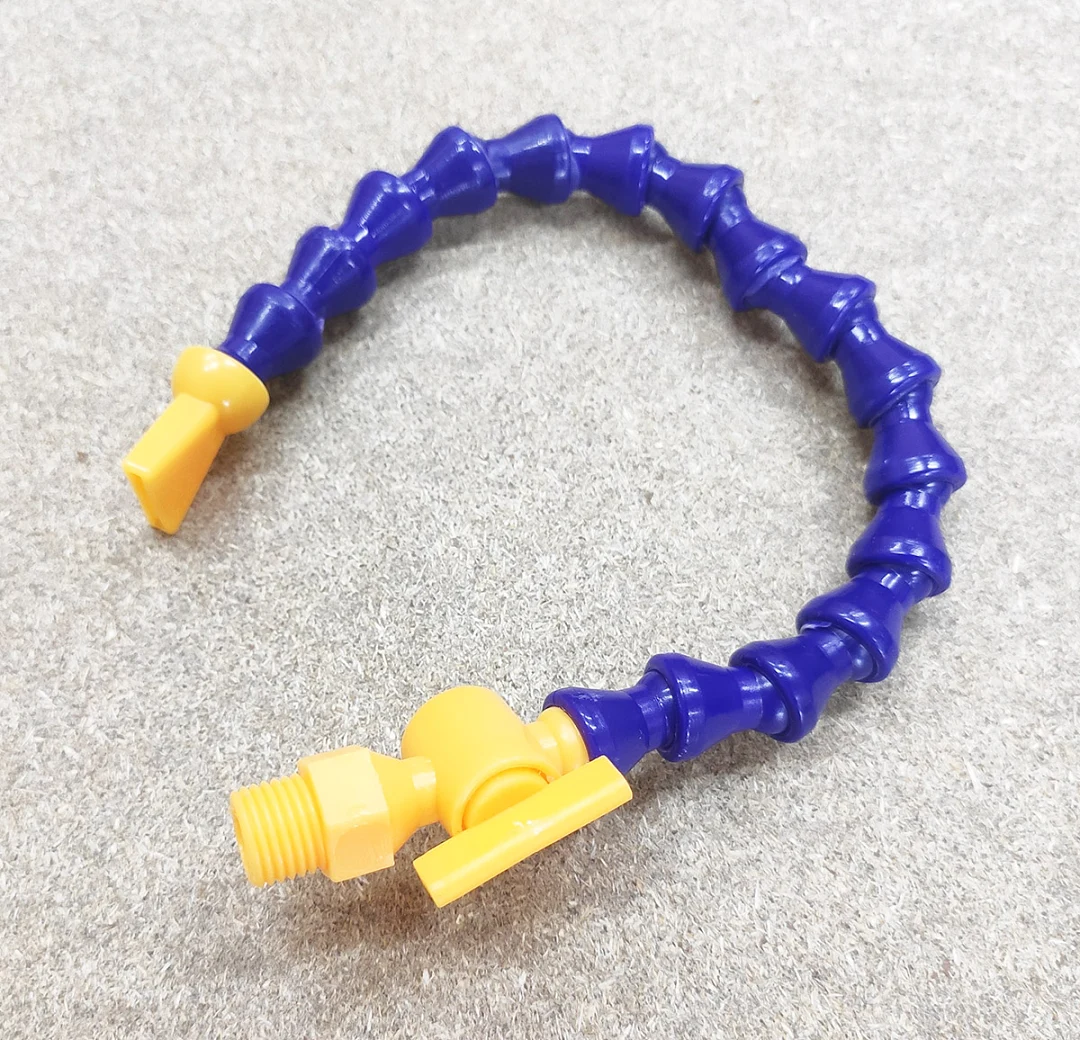

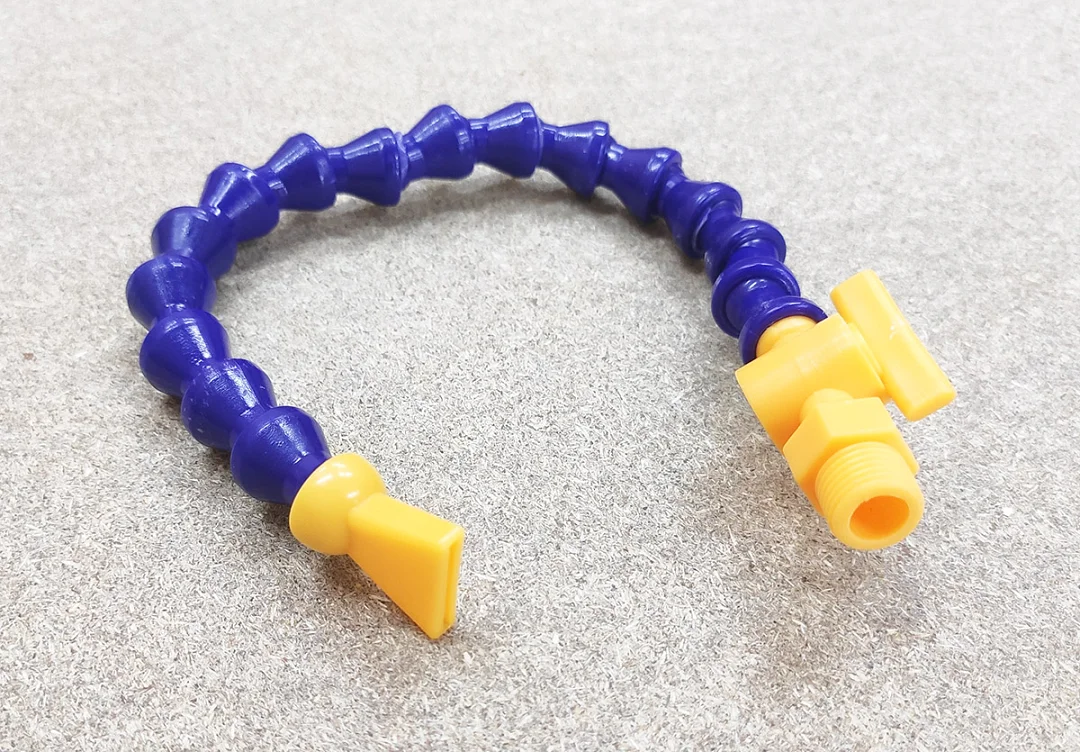

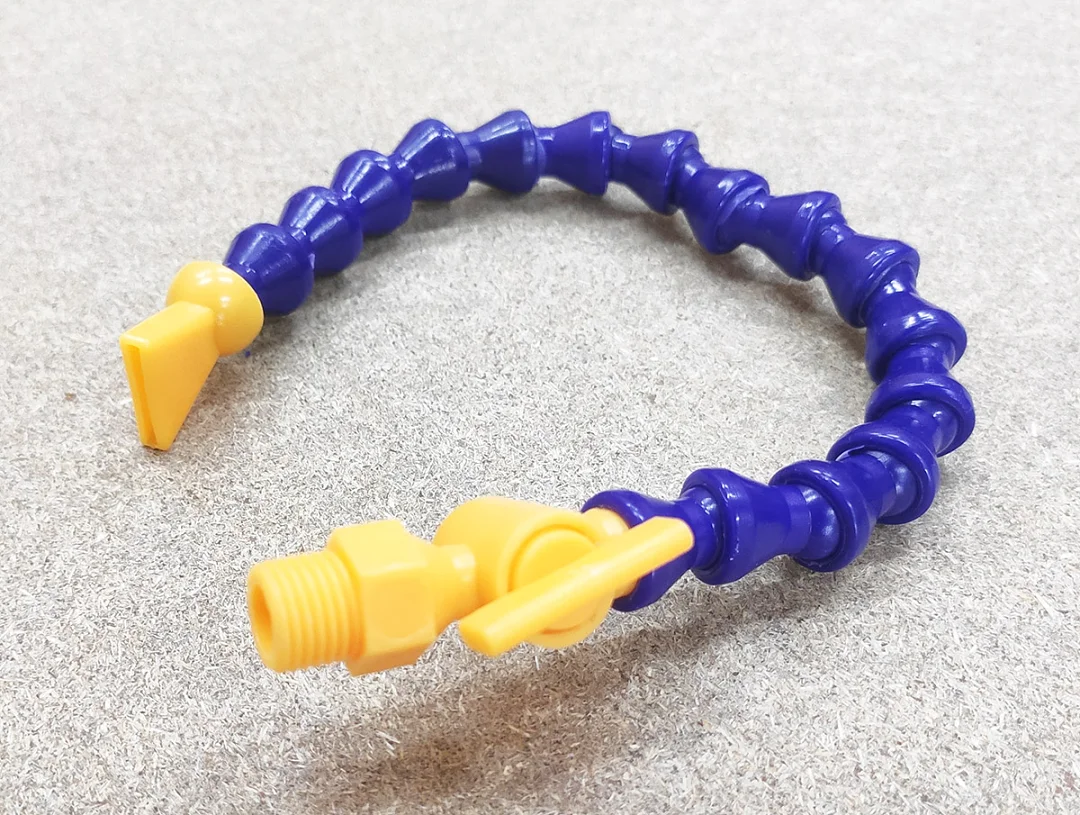

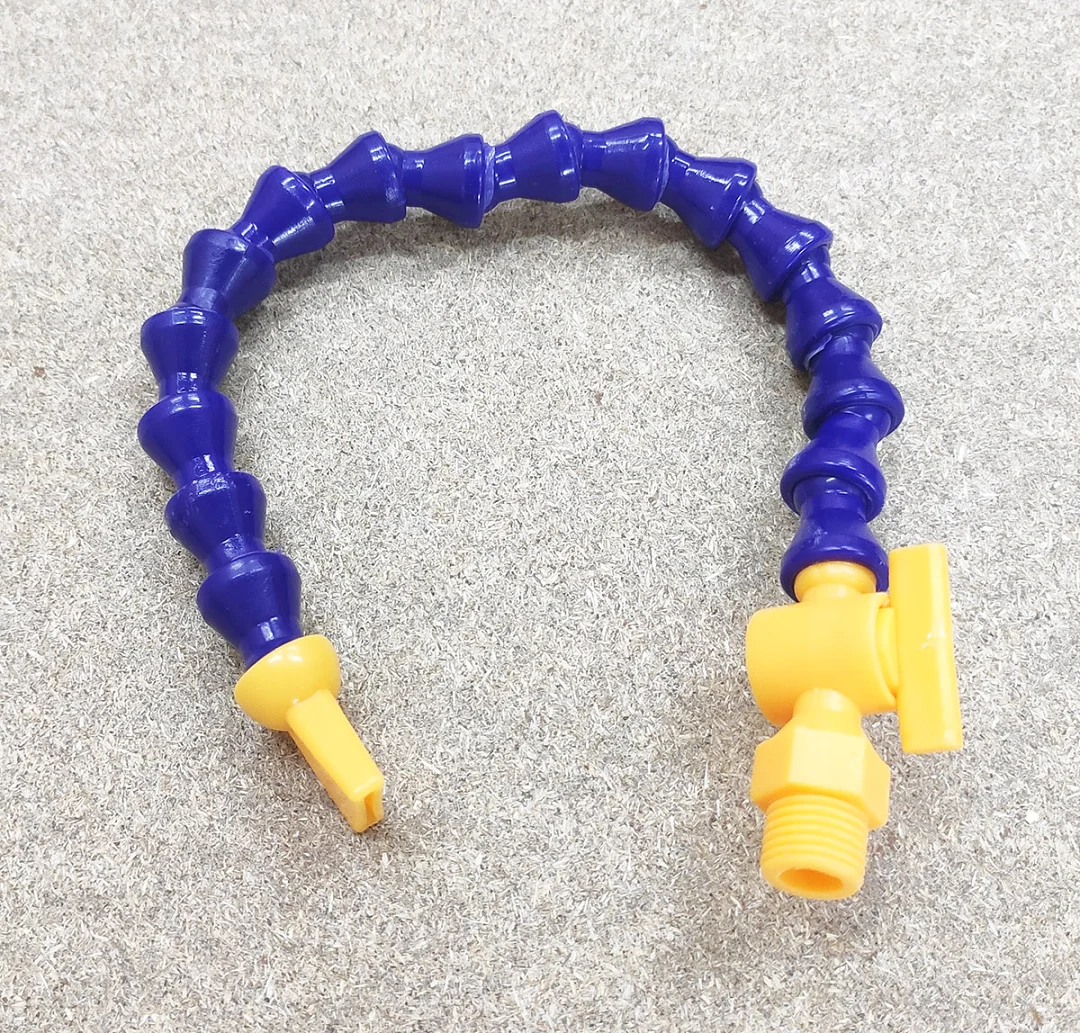

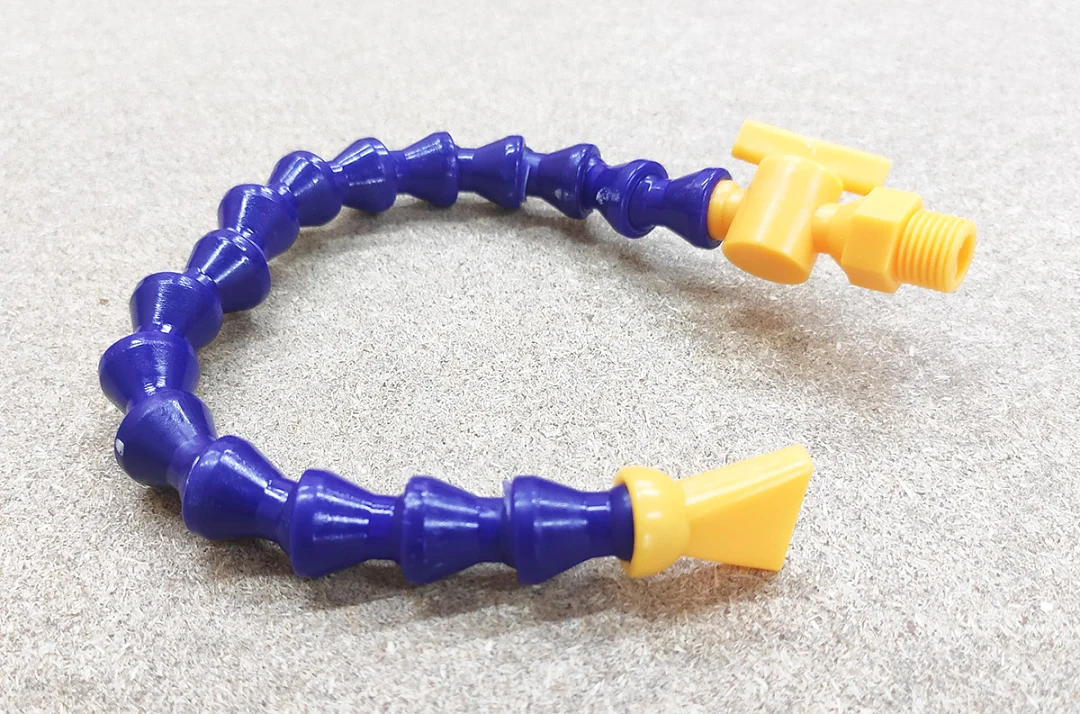

Гнучкий пластиковий шланг подачі ЗОР з краником, різьбовим штуцером і широким носиком для верстата ЧПУ

Гнучкий пластиковий шланг подачі ЗОР із широким носиком підводить змащувально-охолоджувальну рідину до інструмента і заготовки. Шланг вкручують штуцером із зовнішньою різьбою в отвір лінії подачі, пластиковий краник на основі регулює і перекриває потік, а плоский широкий носик розгортає струмінь віялом. Усі деталі шланга, зокрема кран і штуцер, пластикові.

Що таке гнучкий сегментний шланг

Шланг зібраний із пластикових сегментів, які защіпаються один в одний. Кожне з’єднання працює як порожнистий шарнір: усередині проходить канал для рідини, а шлангу можна надати потрібного вигину, і він збереже форму. Так носик залишається спрямованим в одну точку без додаткових кріплень.

Конструкція

• Пластиковий штуцер із зовнішньою різьбою і шестигранником під ключ. Розмір різьби вказано в характеристиках.
• Пластиковий краник з поперечною ручкою: поворот ручки відкриває, прикриває або перекриває потік.
• Сині пластикові сегменти.
• Плоский широкий носик на кінці шланга: вихід у вигляді щілини дає віяловий струмінь.

Де застосовують

• Подача ЗОР на фрезерних, свердлильних і токарних верстатах з ЧПУ, коли рідина потрібна на широкій зоні обробки.
• Змивання стружки із заготовки і з зони різання віяловим струменем.

Рекомендації

• Перед встановленням звірте різьбу штуцера з різьбою в отворі лінії подачі.
• Затягуйте пластиковий штуцер за шестигранник без великого зусилля, щоб не зірвати різьбу. Для герметичності різьбу можна ущільнити стрічкою.
• Розвертайте носик так, щоб смуга струменя проходила через зону контакту інструмента із заготовкою.
• Згинайте шланг плавно по всій довжині, а не в одному з’єднанні: кут повороту кожного шарніра обмежений.
