Кільце подачі ЗОР на шпиндель D80 мм із шістьма гнучкими шлангами для верстата ЧПУ

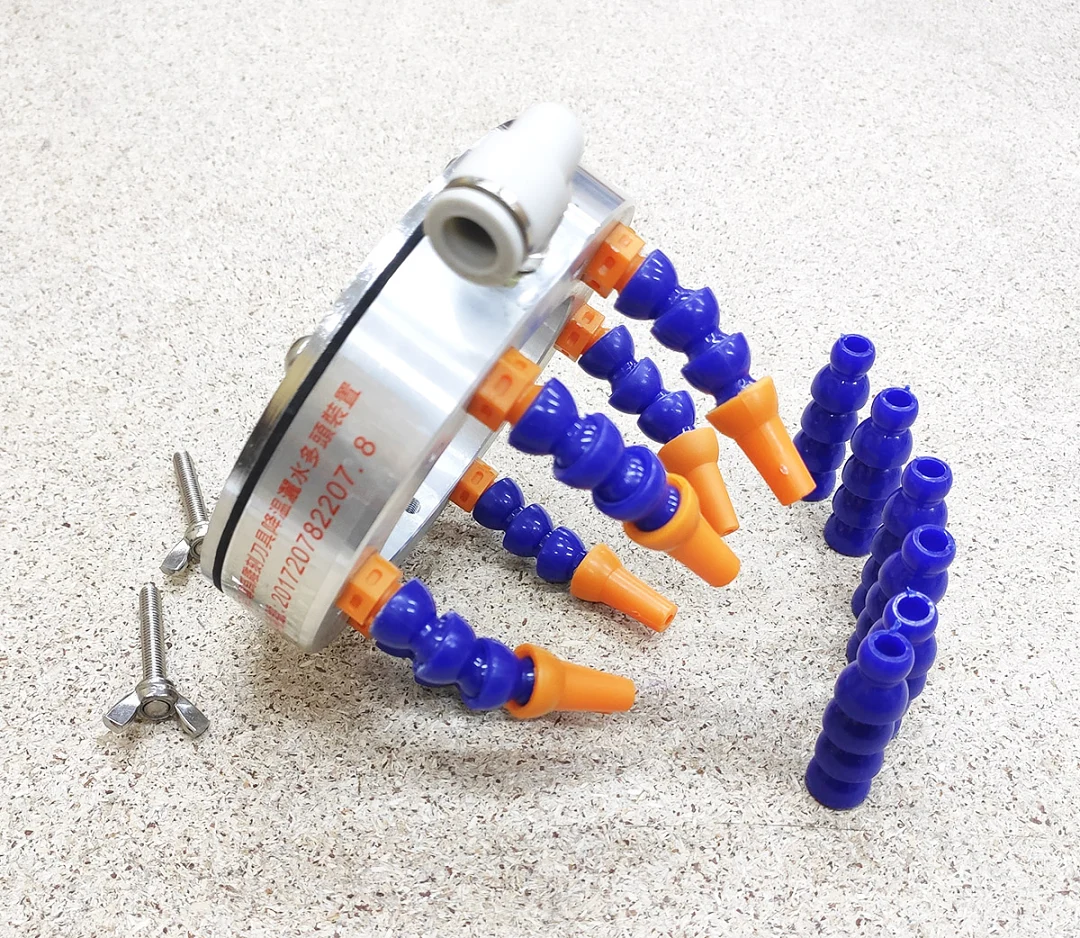

Насадка подачі ЗОР на шпиндель D80 мм подає змащувально-охолоджувальну рідину до фрези одразу з шести боків. Кільце надягають на корпус шпинделя діаметром 80 мм і фіксують двома гвинтами-баранцями. Рідину підводять до кутового цангового фітинга, усередині кільця вона розходиться на шість виходів і через гнучкі шланги з конічними носиками потрапляє в зону різання.

Що таке кільце подачі ЗОР

Це кільцевий колектор, який кріпиться на шпиндель і рухається разом із ним. Один шланг із носиком подає рідину з одного боку, і під час зміни напрямку руху струмінь може опинитися позаду фрези. Шість носиків, розставлених по колу, подають рідину до інструмента за будь-якого напрямку руху по осях.

Конструкція

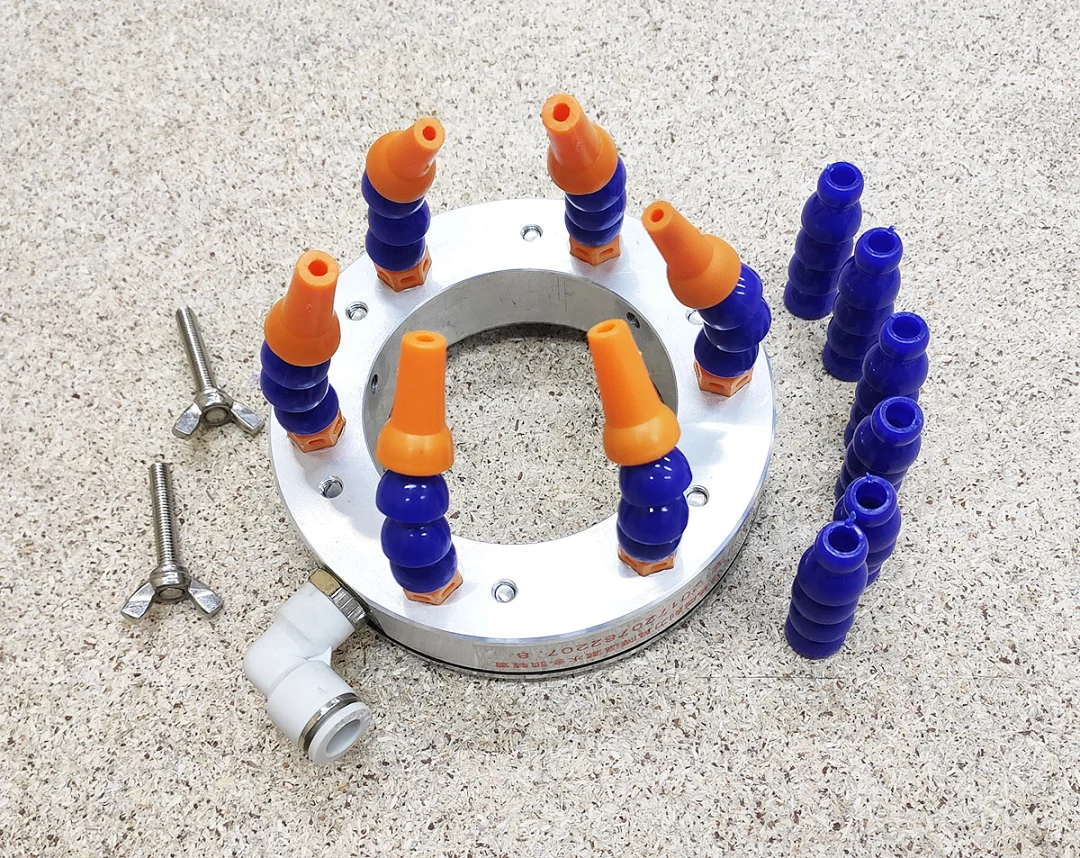

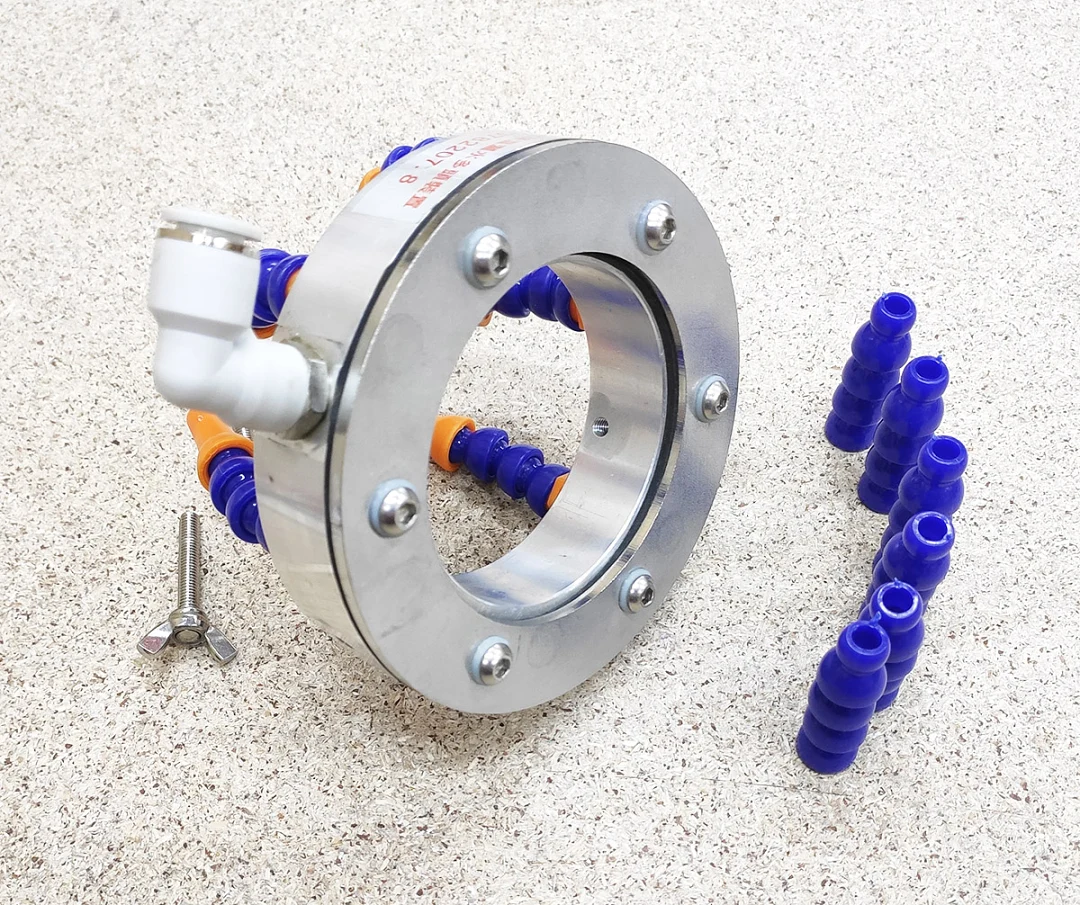

• Металеве кільце з двох частин, стягнутих шістьма гвинтами, стик ущільнений прокладкою.
• Внутрішній діаметр під корпус шпинделя 80 мм.
• Кутовий цанговий фітинг для підведення рідини на боковій стороні кільця.

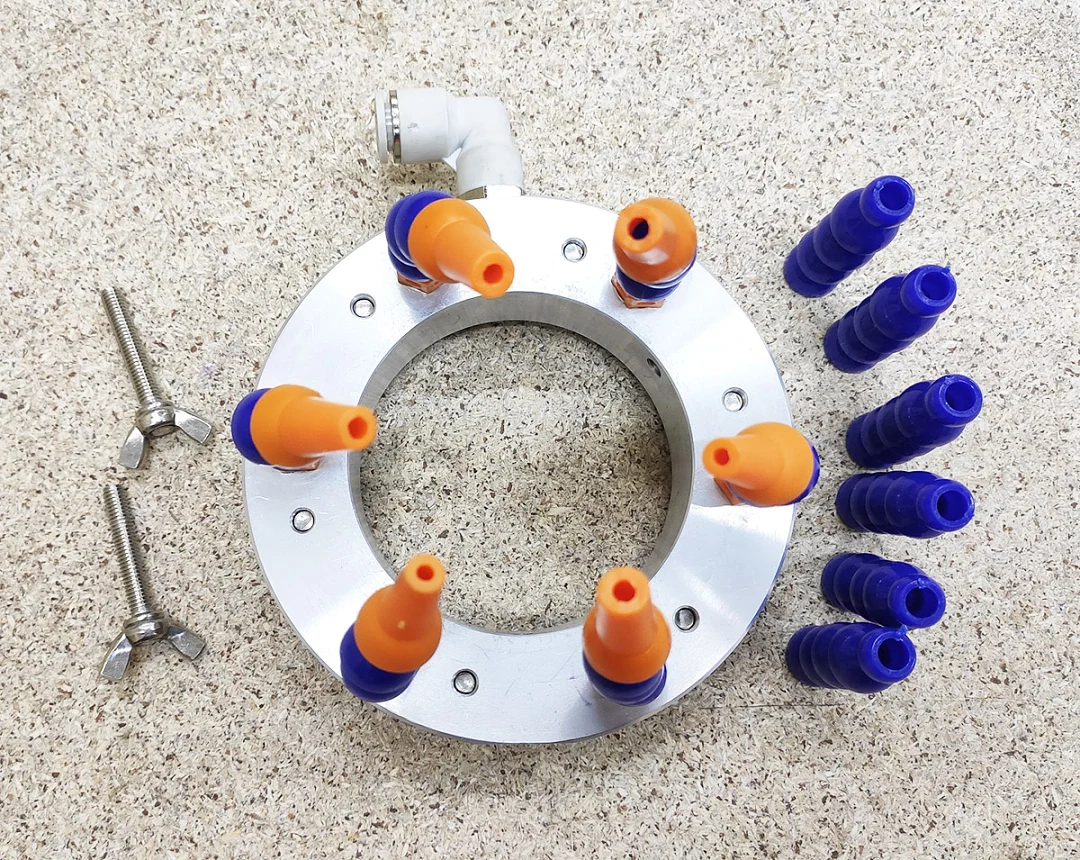

• Шість виходів з перехідниками, на кожному гнучкий сегментний шланг з конічним носиком.
• Два гвинти-баранці для кріплення кільця на корпусі шпинделя.
• Разом із кільцем у комплекті додаткові сегменти для подовження шлангів.

Де застосовують

• Фрезерні та гравіювальні верстати з ЧПУ зі шпинделем у корпусі діаметром 80 мм.
• Подача води або ЗОР під час обробки каменю, металів та інших матеріалів, де інструмент потрібно охолоджувати з усіх боків.
• Обдування інструмента: до фітинга можна підвести стиснене повітря замість рідини.

Рекомендації

• Перед покупкою виміряйте діаметр корпусу шпинделя: він має бути 80 мм.
• Встановлюйте кільце так, щоб носики діставали до зони різання зі встановленою фрезою, і рівномірно затягніть обидва гвинти-баранці.
• Спрямуйте всі шість носиків в одну точку на різальній частині фрези.
• Якщо носики не дістають до зони різання, подовжте шланги додатковими сегментами.
• Перевірте, що рідина не потрапляє на роз’єм живлення шпинделя.
