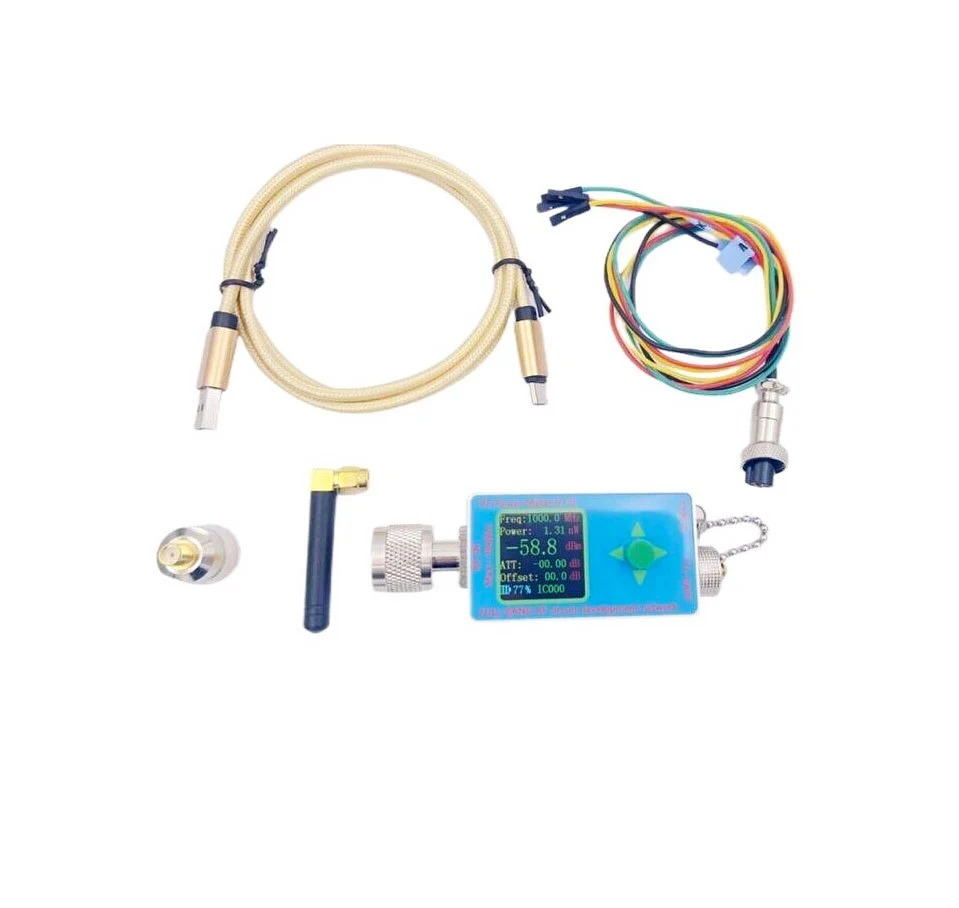

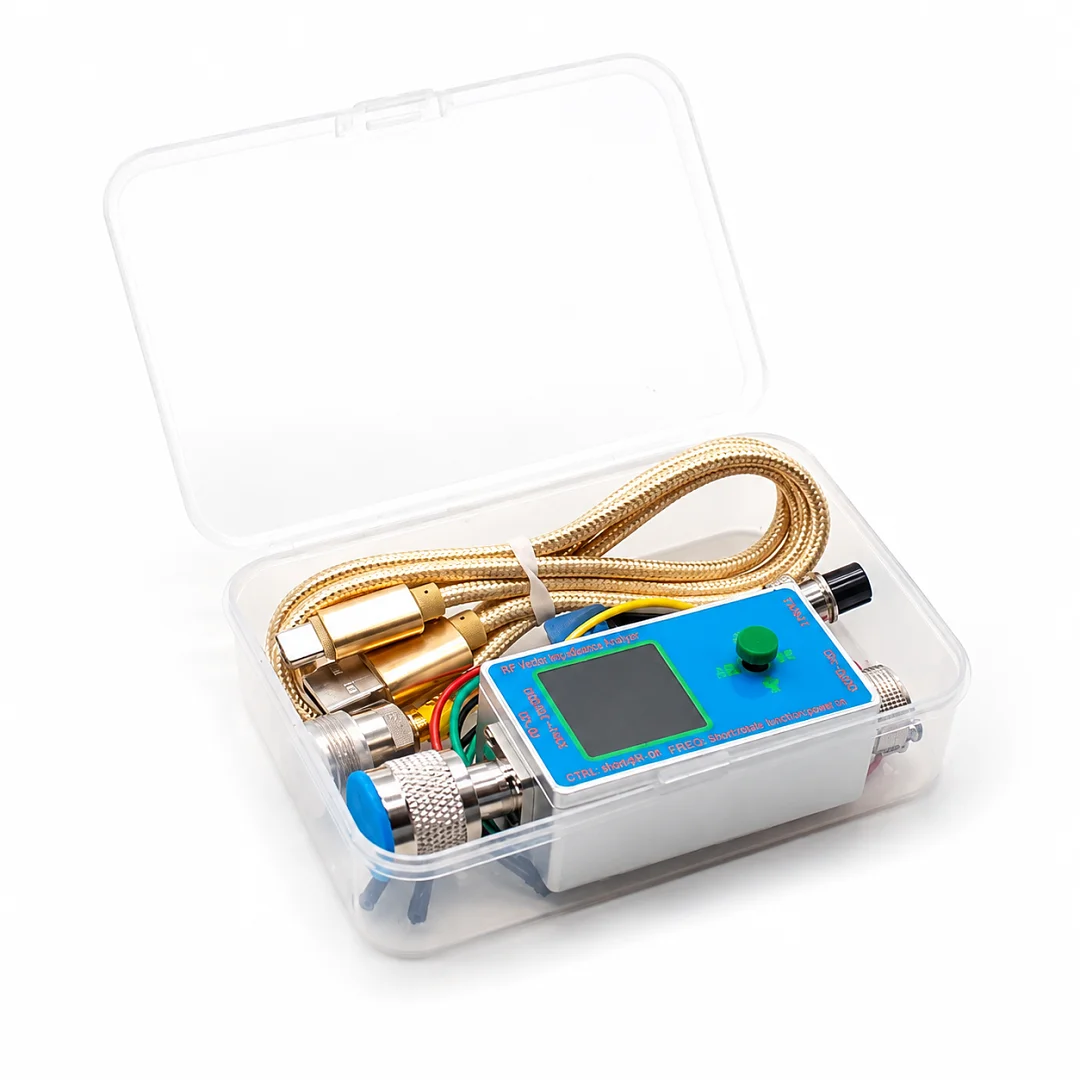

RF Power Meter V7 - Вимірювач потужності радіосигналу 0.1мГц - 10ГГц - V7 Полный комплект

Серія RF Power Meter V7.0 представляє собою високопродуктивний та недорогий портативний вимірювач потужності радіосигналу. Забезпечує живлення 5 В та високошвидкісну передачу даних через TYPE-C. Простий і зручний у використанні, компактний розмір, зручність перенесення, стабільна робота, висока точність, передвстановлене зміщення, широкий динамічний діапазон і висока швидкість вимірювання. Програмне забезпечення, що постачається з цим вимірювачем потужності, дозволяє користувачам налаштовувати його на ПК та спрощує запис і обмін даними.

Переваги RF Power Meter V7.0 RF - вимірювача рівня потужності радіосигналу:

• Підтримує різні високошвидкісні динамічні захоплення даних з максимальною швидкістю 500 Кбіт/с (2 мкс) у разі збору даних з верхнього комп’ютера;
• Підтримує функцію збору радіочастотного сигналу до 10 ГГц;
• Вбудований цифровий програмований атенюатор (0–31,75 дБ). Максимальна вхідна потужність, виміряна за допомогою цифрового атенюатора, становить 30 дБм (1 Вт), динамічний діапазон: від +30 дБм до -60 дБм.
• Вимірювач потужності V7.0 оснащений 1.3-дюймовим TFT-LCD-дисплеєм та вбудованою літієвою батареєю, яку можна використовувати в автономному режимі;

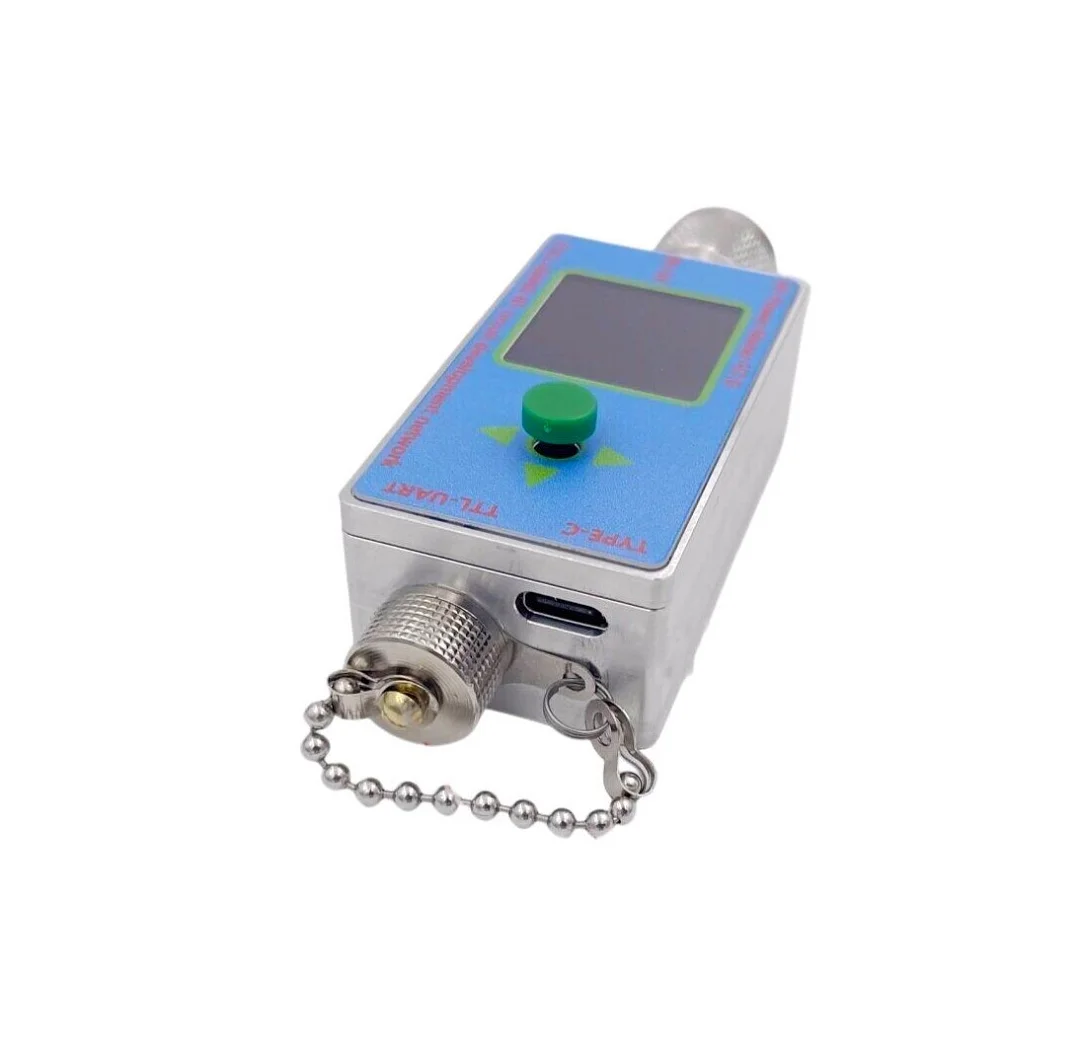

• Він використовує 4-контактну авіаційну вилку для забезпечення функцій читання і запису послідовного порту TTL, а також забезпечує режим одноразового та безперервного читання даних.
• Головний комп’ютер має 2 функції курсора MARK, що зручно для вимірювання ширини імпульсу модуляції; він може автоматично знаходити максимальні та мінімальні значення; максимальна глибина збереження становить 500 точок; він підтримує функції паузи, збереження та експорту.

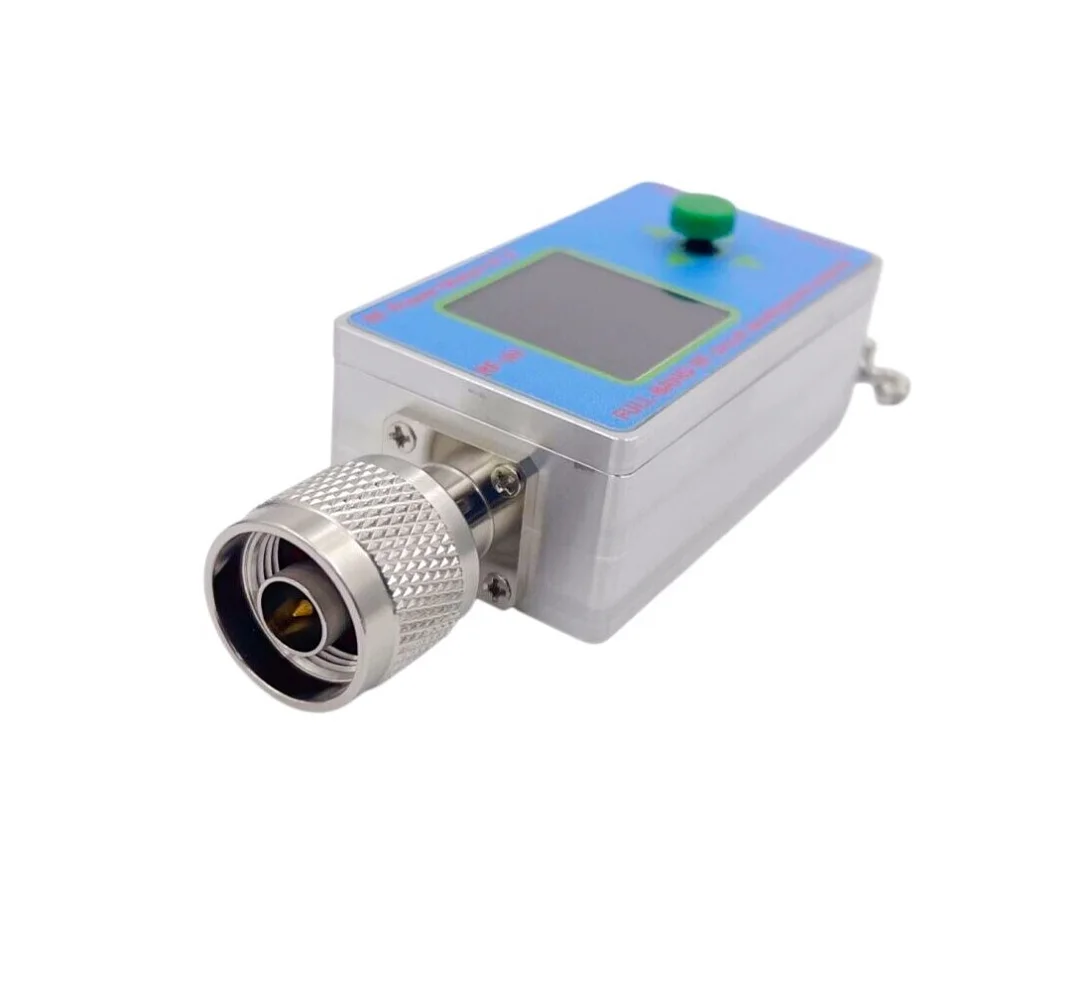

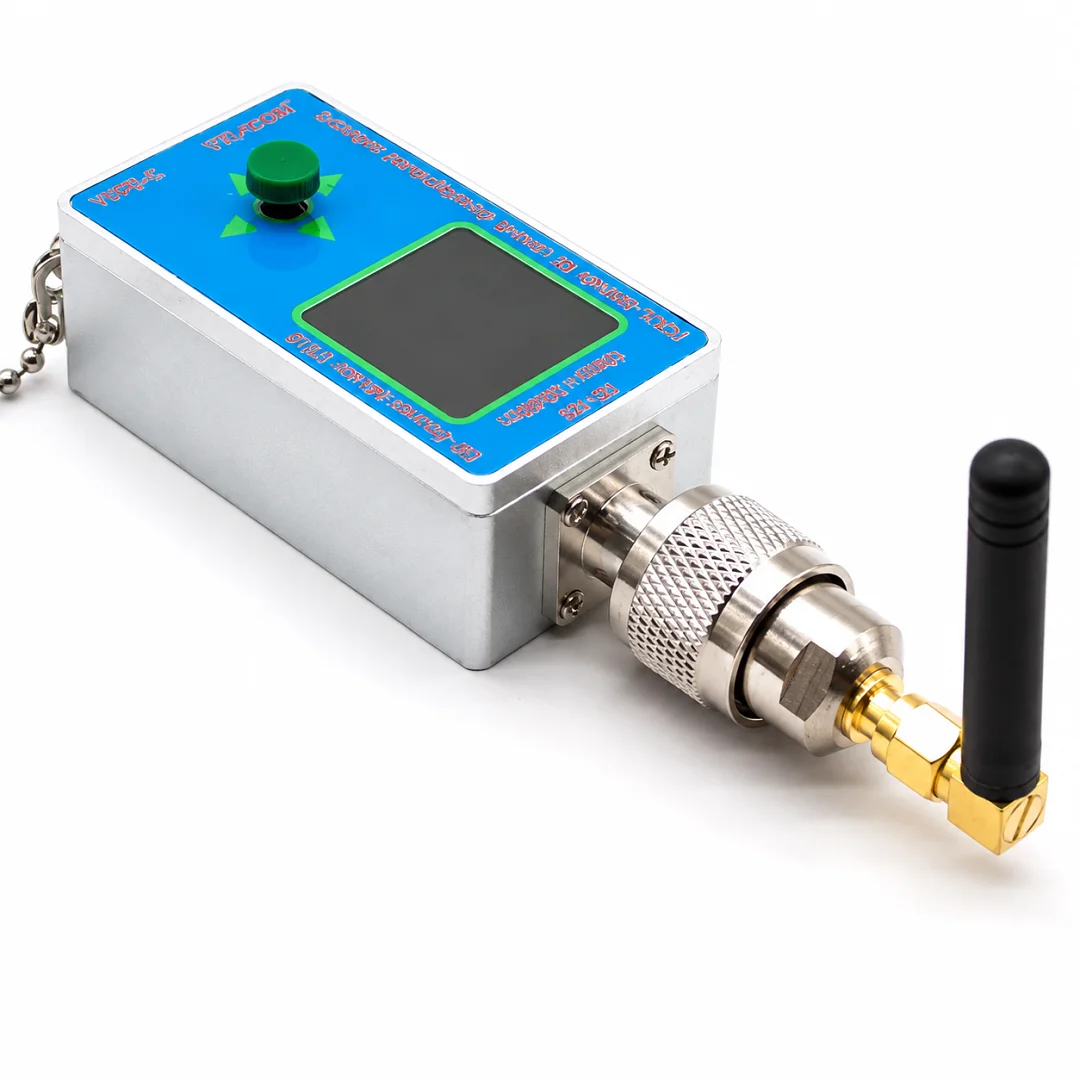

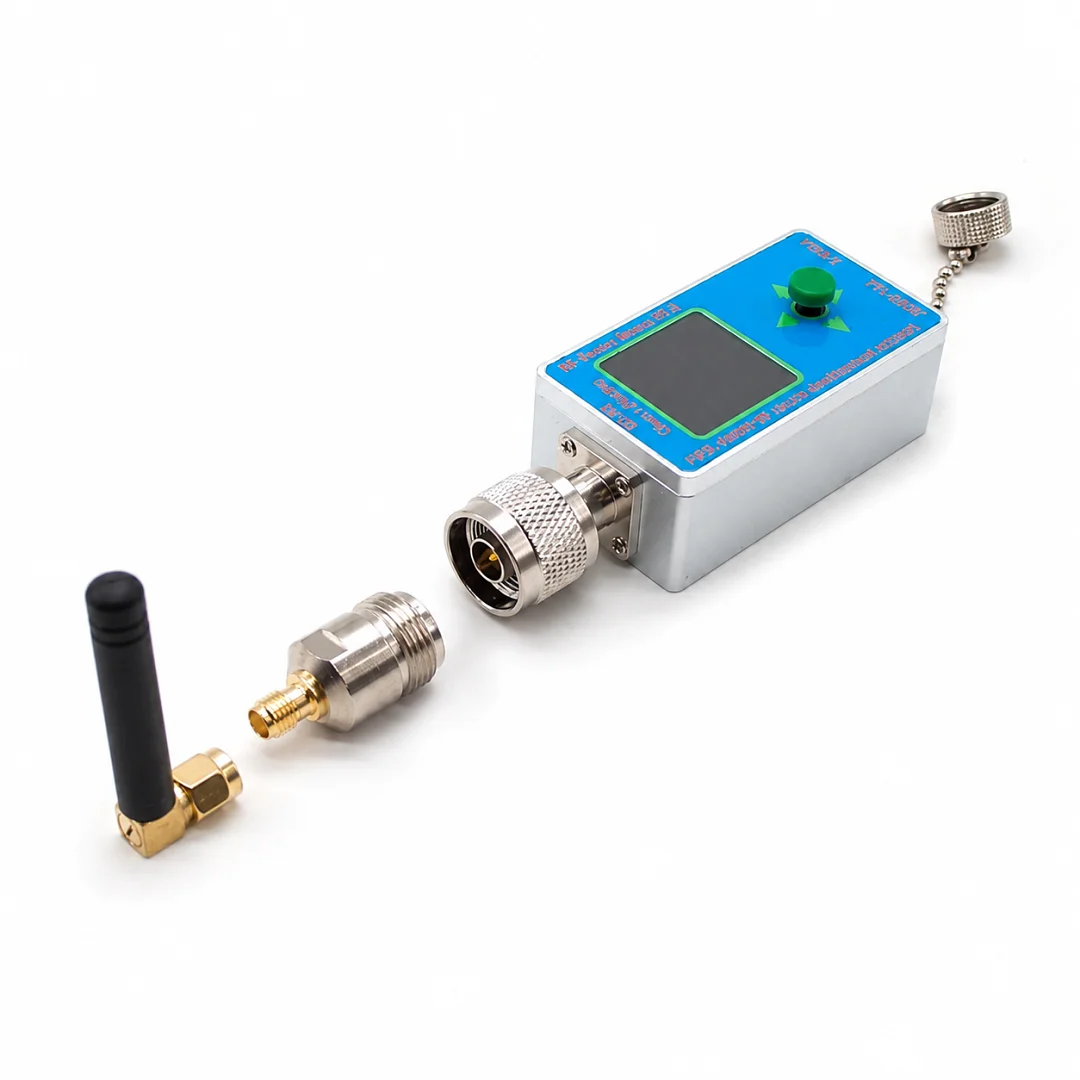

• Інтерфейс RF-входу: штекер N-типа.

Функція керування

• Процес увімкнення: перевірте, чи знаходиться перемикач акумулятора в положенні «ВКЛ», потім натисніть середню кнопку на панелі, а потім натисніть і утримуйте клавішу напрямку вправо.
• Процес вимкнення: натисніть і утримуйте середню кнопку, щоб вимкнути пристрій.
• Процес збереження вибраних налаштувань: подвійне натискання на середню кнопку.

Застосування вимірювача рівня радіосигналу:

• Калібрування радіочастотних приладів;
• Виявлення та обслуговування радіочастотного обладнання;
• Вимірювання коефіцієнта стоячої хвилі радіочастотного ланцюга (додавання моста зворотного зв’язку);
• Вимірювання зворотних втрат радіочастотного ланцюга;
• Виявлення перешкод між пристроями бездротового зв’язку;
• RSSI (індикація рівня прийнятого сигналу) та визначення рівня потужності передачі;
• Оцінка продуктивності ступінчастого атенюатора;
• Вимірювання коефіцієнта підсилення підсилювача та загасання мережі;
• Вимірювання прямої та відбитої потужності в спрямованих відгалужувачах;
• Вимірювання потужності сигналів GSM з використанням модуляції GMSK;

Технічні характеристики RF Power meter:

• Діапазон вимірювання потужності від -60 до +30 дБм (від 0 до -40 дБм має добру лінійність. Коли вхідний сигнал перевищує 0 до +30 дБм, ви можете встановити внутрішній атенюатор з числовим програмним управлінням ATT = 30 дБ, OFFSET = + 30 дБ. )
• Роздільна здатність по вимірюванню потужності ±0,1 дБм;
• Діапазон частот вимірювання: 100кГц–10 ГГц (різні моделі мають різні діапазони частот);
• Вхідний опір: 50 Ом;
• Динамічний діапазон: 90 дБ;
• Робоча напруга 5 В постійного струму (харчування від кабелю TYPE-C);
• Струм зарядки: 300 мА;
• 66*36*24 мм (без урахування виступаючої головки N, детальну інформацію див. на механічному кресленні). Корпус складається з корпусу з алюмінієвого сплаву, повністю обробленого на ЧПУ, а вага становить менше 100 г.

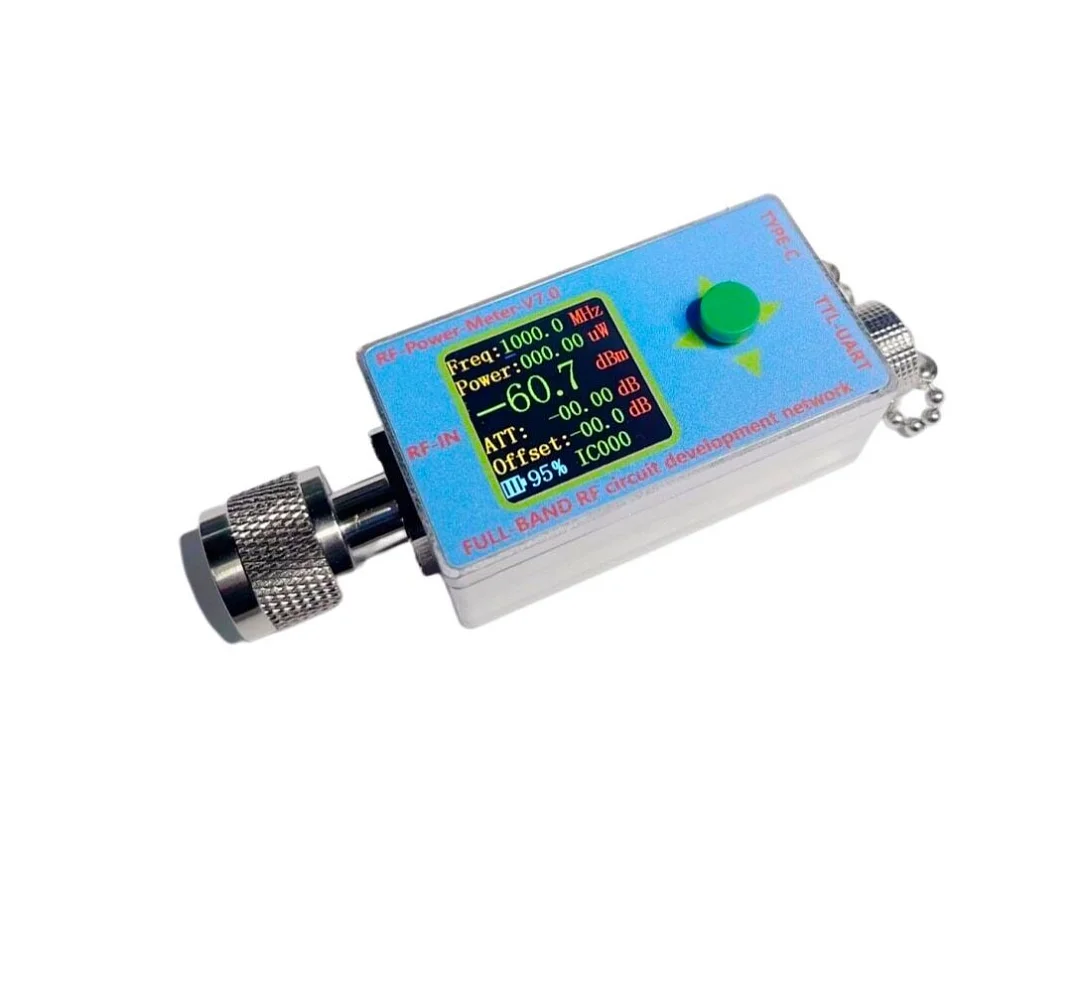

Опис інформації на TFT-дисплеї:

Freq: Налаштування частоти. Ці дані вводяться за допомогою клавіш і використовуються для калібрування помилки виявлення на різних частотах. Це не значення, виміряне вимірювачем потужності.

Power: одиниця вимірювання виміряної потужності, Вт.

dBm визначається як міліват. 0dBm = 1mW; 30dBm = 1000mW;

ATT: значення внутрішнього атенюатора вимірювача потужності з числовим керуванням. Діапазон загасання: від 0 до 31,75 дБ. Це значення необхідно встановити при вимірюванні сигналів більше 0 дБм, що підвищує точність вимірювання. При вимірюванні сигналів потужністю більше 0dBm(1mW) це значення необхідно встановити для підвищення точності вимірювань.

• Для сигналу потужністю 1000mW (30dBm) встановлюється ATT= -30dB, Offset=30dB.
• Для сигналу потужністю 800mW (29dBm) встановлюється ATT= -30dB, Offset=30dB.
• Для сигналу потужністю 400mW (26dBm) встановлюється ATT= -30dB, Offset=30dB.
• Для сигналу потужністю 25mW (14dBm) встановлюється ATT= -20dB, Offset=20dB.
• Для сигналу потужністю 4000mW (36dBm), використовується зовнішній атенюатор на 30dB, встановлюється ATT= -10dB, Offset=40dB. Внутрішній і зовнішній атенюатори можна використовувати разом, складаючи їхні значення.

Offset: значення налаштування лінійного зміщення. Встановлюється на величину ATT для коректного відображення Power.

Функції параметра Offset:

1. при додаванні ATT потрібно задати зміщення через offset;
2. Калібрування помилки інтерфейсу;
3. якщо додано зовнішній підсилювач або є стандартне джерело сигналу, відносну похибку можна встановити за допомогою цього значення.

Автономний режим (TFT-LCD-дисплей і послідовний зв’язок TTL використовуються для відображення та передачі даних без використання високошвидкісного режиму верхнього комп’ютера):

- Швидкість передачі даних помічника послідовного порту встановлена на 115200 (зверніть увагу на пробіл при відправленні команд за допомогою помічника послідовного порту)

- IC001+: команда R (запит потужності); T (зупинка передачі потужності); X (значення налаштування запиту); L (дані про потужність низькошвидкісної передачі); S (високошвидкісна передача даних про потужність) Пример: IC001+S: відправка даних через 10 мс.

- IC+SAVE+001+002: Змініть адресу IC у наступному порядку: стара адреса і нова адреса.

- IC001+W ± 02,2+01,25+1000: змінити дані відповідно (можна вибрати позитивний та негативний знак) значення OFFSET+значення ATT+значення FREQ Якщо значення ATT не введено кроком 0,25, нижчий комп’ютер прийме лише значення до десяткового дробу. Наприклад, якщо ви введете 03.89, нижчий комп’ютер збереже лише значення ATT, рівне 03.00. Наприклад, якщо швидкість передачі даних дорівнює 115200 бод, в кінці всіх значень повинен бути пробіл.

IC000+P:
- Примітка. IC-адреса пристрою за замовчуванням — 000, а кінцевий символ — «Enter». Прочитайте значення потужності та отримайте наступні дані:
- Рівень: 60,8 дБм
- Потужність: 000,00 мкВт

IC000+X:
- ATT (фіксоване значення атенюатора): 00,00 дБ
- FREQ (значення частоти): 800 МГц
- OFFSET: - 0,0

IC000+L/IC000+S/IC000+T:
- IC000+L: пряма завантаження низькошвидкісних даних (завантаження одного набору даних за 0,5 с)
- IC000+S: високошвидкісна пряма завантаження даних (завантаження одного набору даних за 1 мс)
- IC000+T: Низькошвидкісне або високошвидкісне завантаження даних повинно бути зупинено цією командою і повернутися до USART_ Stop:0.

IC000+W-10.0+20.25+0800:
- Запишіть значення OFFSET+значення ATT+значення FREQ для IC000. Значення зміщення OFFSET становить -10,0 дБ, значення загасання ATT внутрішнього цифрового атенюатора становить 20,25, а частота становить 800 МГц.
