Вимірювач потужності радіосигналу ImmersionRC RF Power Meter V2 35 МГц...6 ГГц для FPV

FPV польоти можливі завдяки двом радіоканалам: каналу керування і каналу передавання відео. Вимірювач потужності ImmersionRC RF Power Meter V2 дає пілоту змогу перевірити обидва канали, побачити реальну потужність передавачів і заздалегідь знайти несправний модуль, антену чи кабель, щоб уникнути проблем із сигналом у польоті.

Виробник ImmersionRC припинив роботу, тому постачання цього приладу перериваються. Схожі завдання вирішує RF Power Meter V7 із цієї ж категорії.

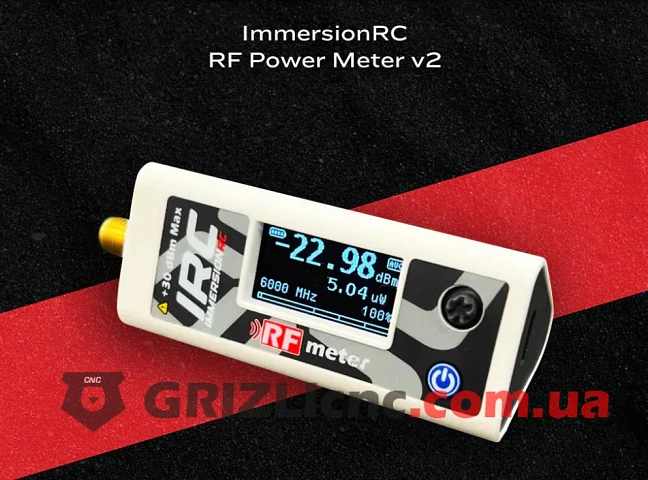

Що таке RF Power Meter V2

Вимірювальне обладнання для мікрохвильових (ГГц) каналів зв’язку коштує дорого. ImmersionRC змінила цю ситуацію, випустивши для спільноти FPV вимірювач потужності RF Power Meter v1. Версію v2 зробили на основі відгуків покупців: додали вбудований акумулятор, вбудований атенюатор 30 дБ і функції, потрібні пілоту FPV.

Основні переваги

• Вбудований акумулятор: прилад працює без зовнішнього джерела живлення, це зручно в полі.
• Вбудований атенюатор: 30 дБ дають змогу вимірювати передавачі потужністю до 1 Вт без ризику пошкодити прилад.
• Широкий діапазон частот: від 35 МГц до 6 ГГц, це всі популярні частоти FPV апаратури.
• Компактний розмір і мала вага: прилад легко носити з собою.

Можливості

• Діапазон вимірювання від -20 до +30 дБм завдяки вбудованому атенюатору 30 дБ, зовнішній атенюатор до +30 дБм не потрібен.
• Калібрування на частотах 35, 72, 433, 1200 і 2400 МГц та від 5600 до 6000 МГц із кроком 50 МГц.
• Точність ±0.5 дБ на каліброваних частотах при 25 °C.

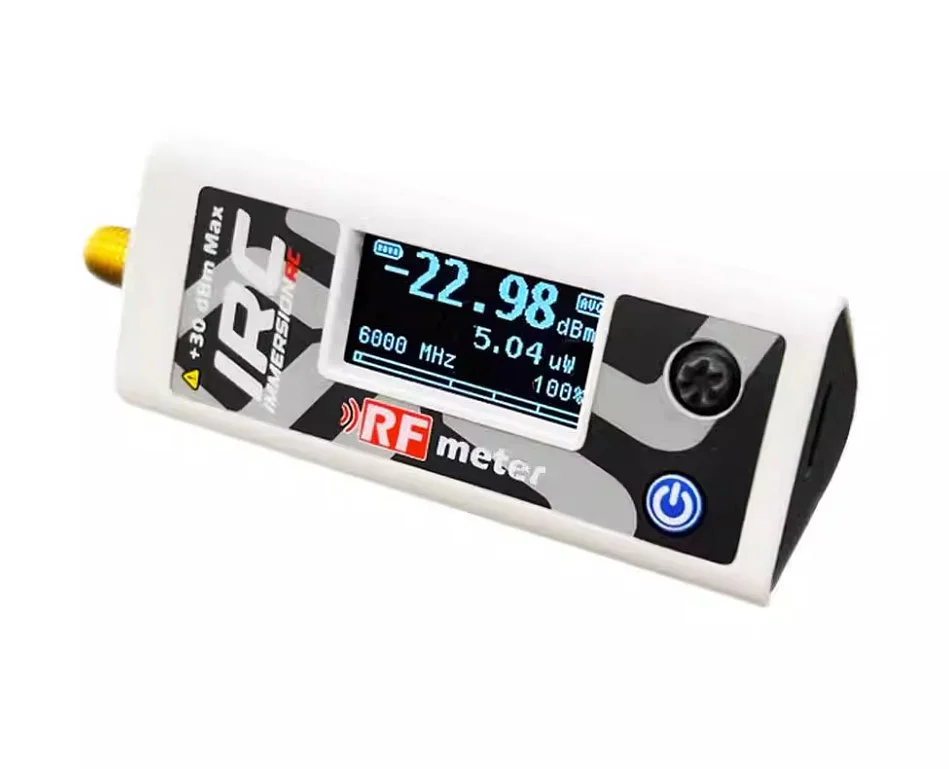

• Монохромний OLED екран 128x64 точки і джойстик.
• Акумулятор 3.7 В 10440 на 600 мА·год, заряджання через Micro USB, автоматичне вимкнення через 5 хвилин.
• Передавання показів на комп’ютер через USB.

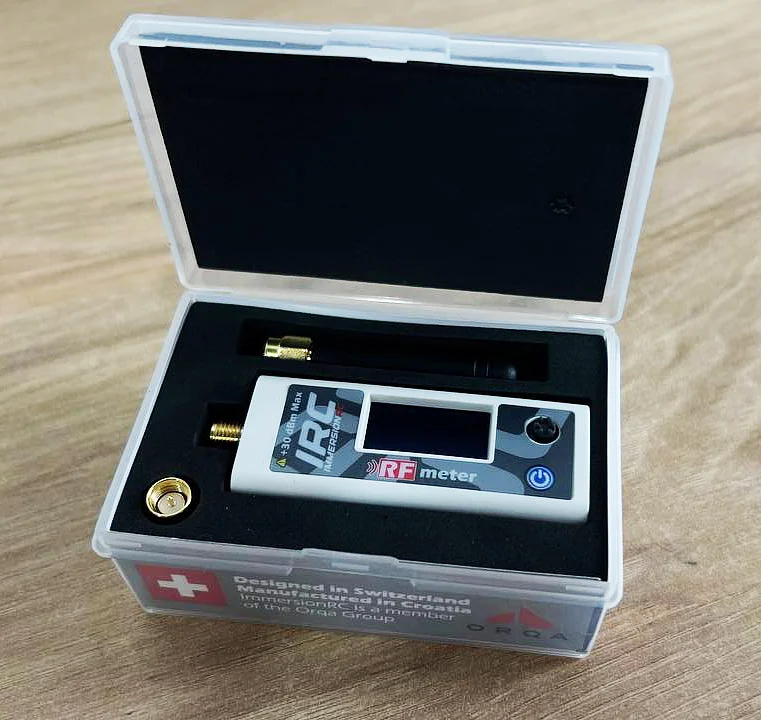

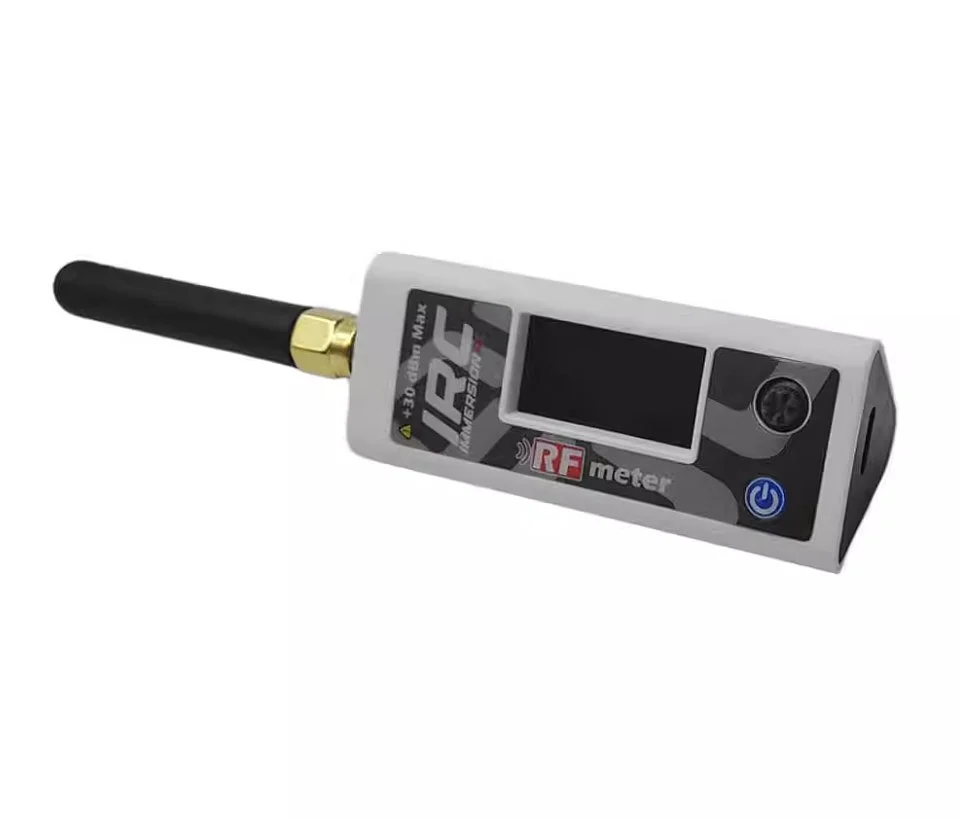

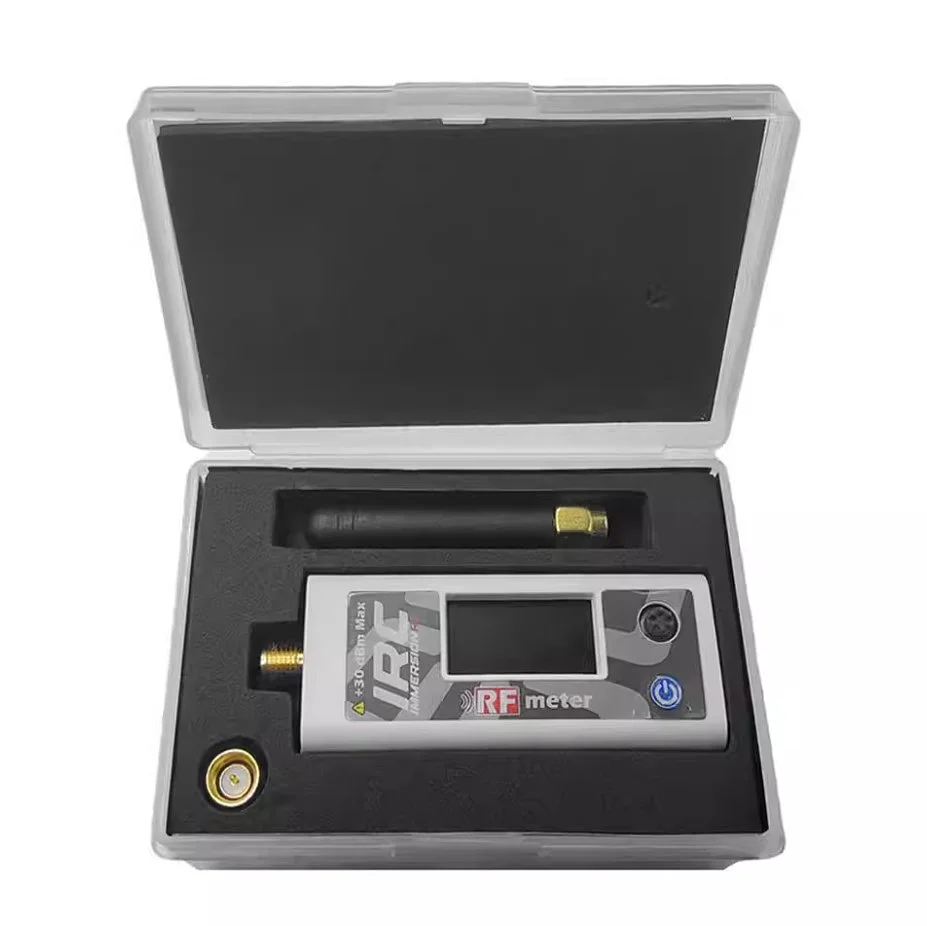

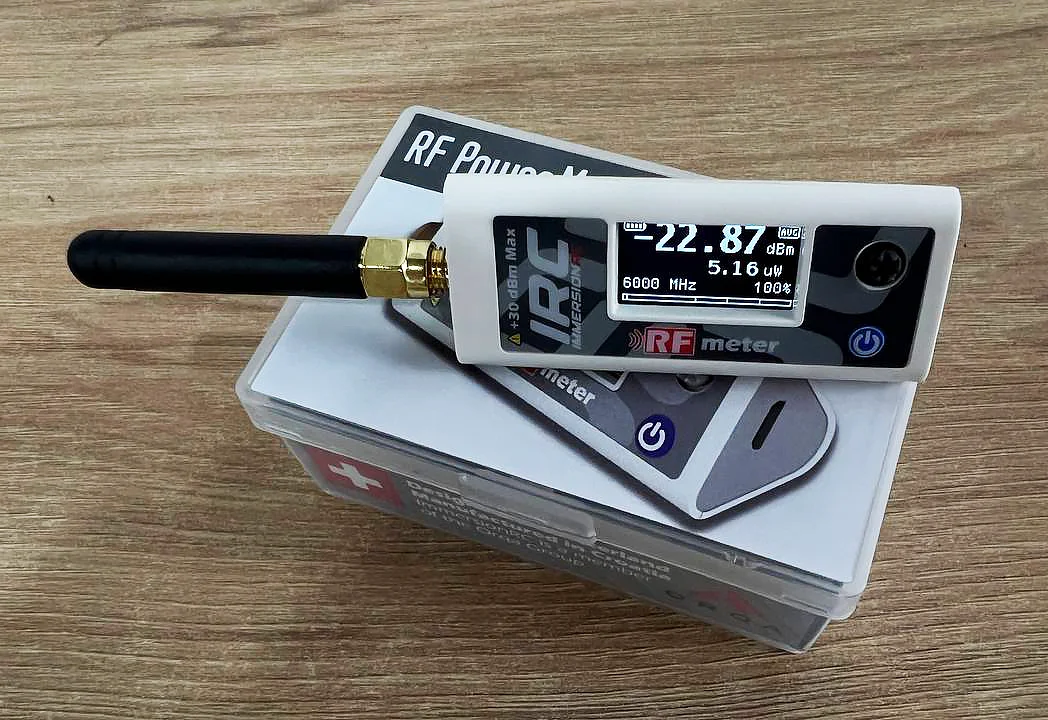

У комплекті прилад, перехідник SMA штекер на штекер і антена 5.8 ГГц для пошуку сигналу.

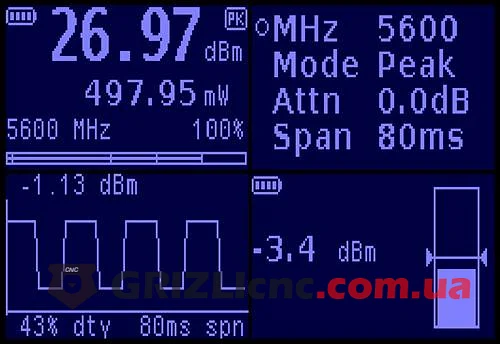

Режими роботи

• Meter: основний екран із потужністю в мВт і дБм.
• Setup: частота в МГц, режим Peak або Avg, загасання зовнішнього атенюатора і час Span.
• PowerScope: графік потужності в часі.
• Sniffer: пошук сигналу з антеною.

Для відеопередавача вибирають режим Avg, для імпульсного сигналу апаратури керування Peak. Частоту прилад не вимірює, її задають у налаштуваннях, щоб застосувати калібрування.

Обмеження та рекомендації

• Абсолютна межа входу 1.3 Вт (31 дБм).
• Сигнал понад 500 мВт тримайте на вході не довше 30 секунд.
• Передавач потужніший за 1 Вт підключайте через зовнішній атенюатор, розрахований на частоту не нижче 6 ГГц, і вводьте його загасання в налаштуваннях. Кабелі й перехідники теж вносять втрати до кількох дБ.
• Рахуйте в дБм: щоб подвоїти дальність, треба додати 6 дБ, наприклад перейти з 25 мВт (14 дБм) на 100 мВт (20 дБм).
