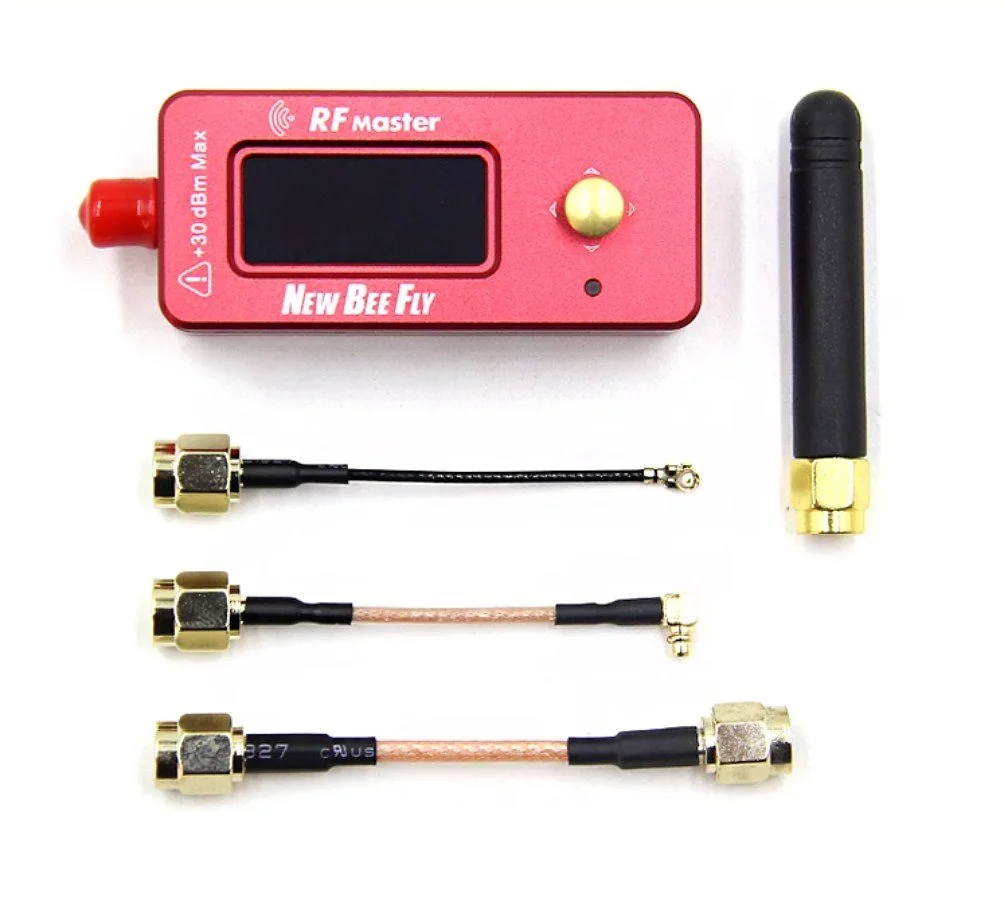

NEW BEE FLY RF Master V1.0 це портативний вимірювач потужності радіосигналу. Найчастіше ним вимірюють вихідну потужність відеопередавачів і модулів передавання даних FPV. Діапазон вимірювання від -55 до +30 дБм, вбудований атенюатор на 30 дБ перемикається автоматично. Прилад працює від вбудованого акумулятора, а через кабель USB-C передає результати на комп’ютер, де за ними будують графіки. У комплекті прилад, антена і перехідні кабелі SMA.
Що таке RF Master

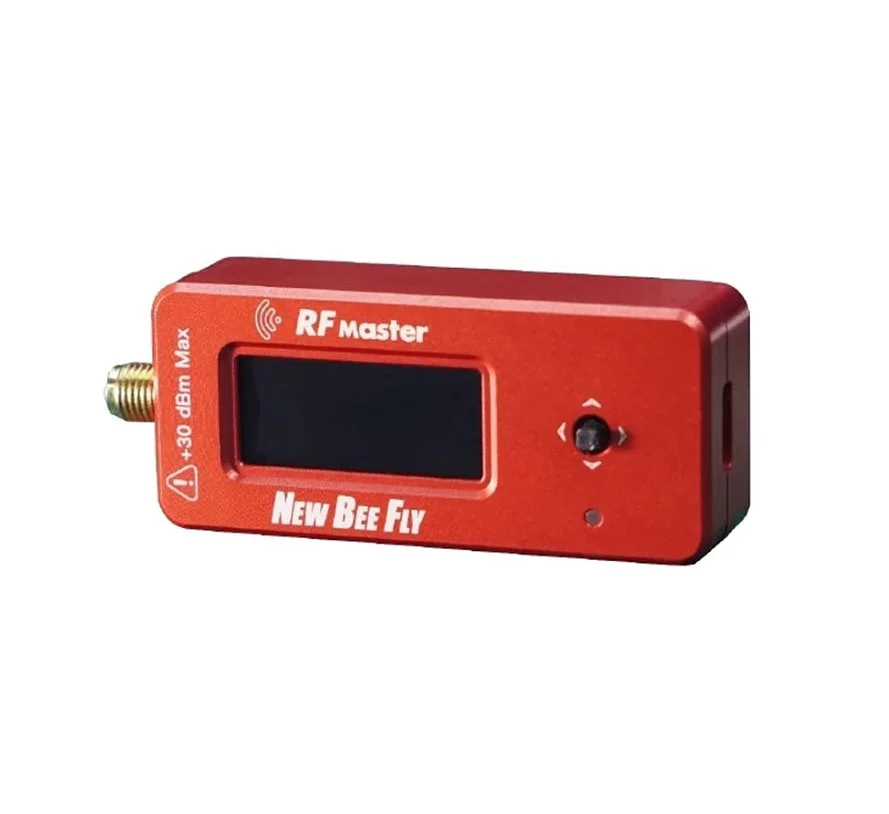

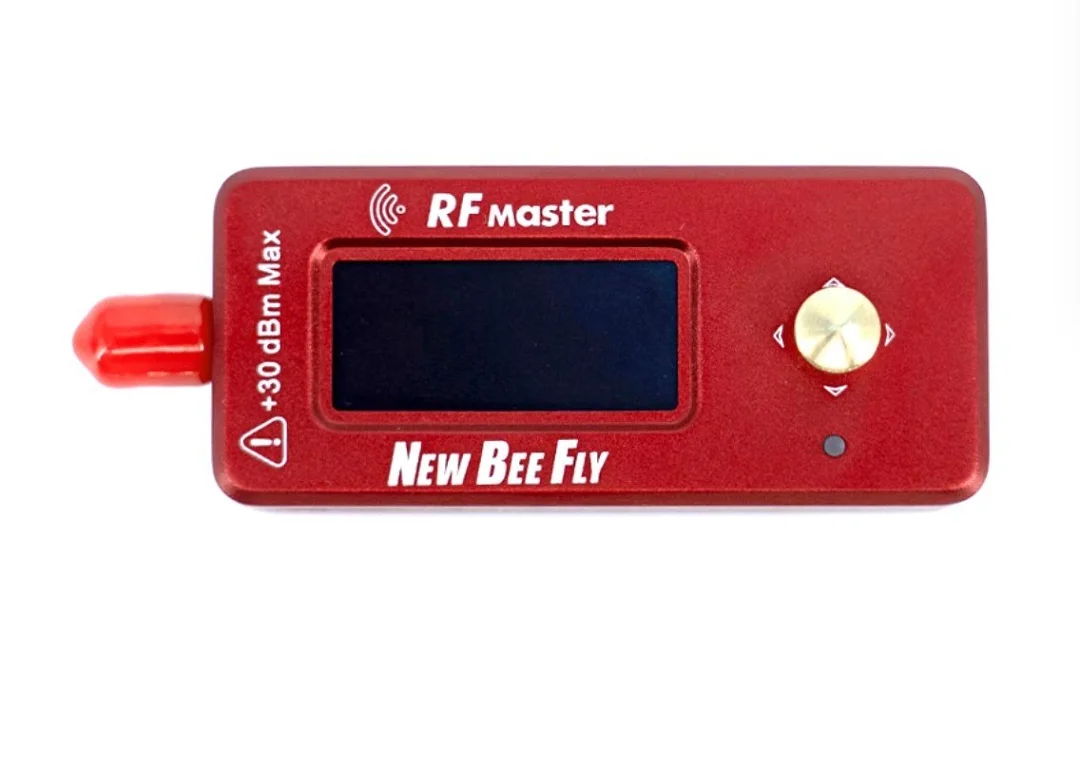

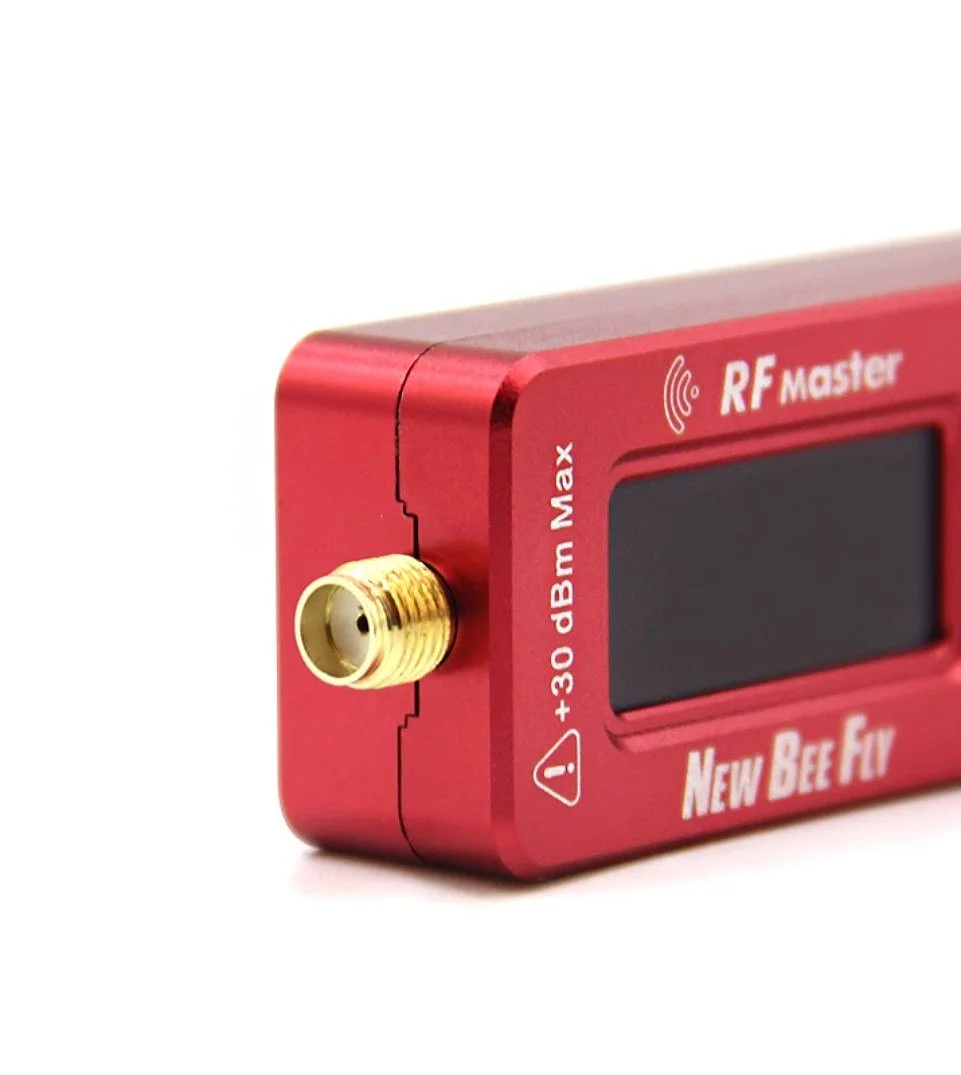

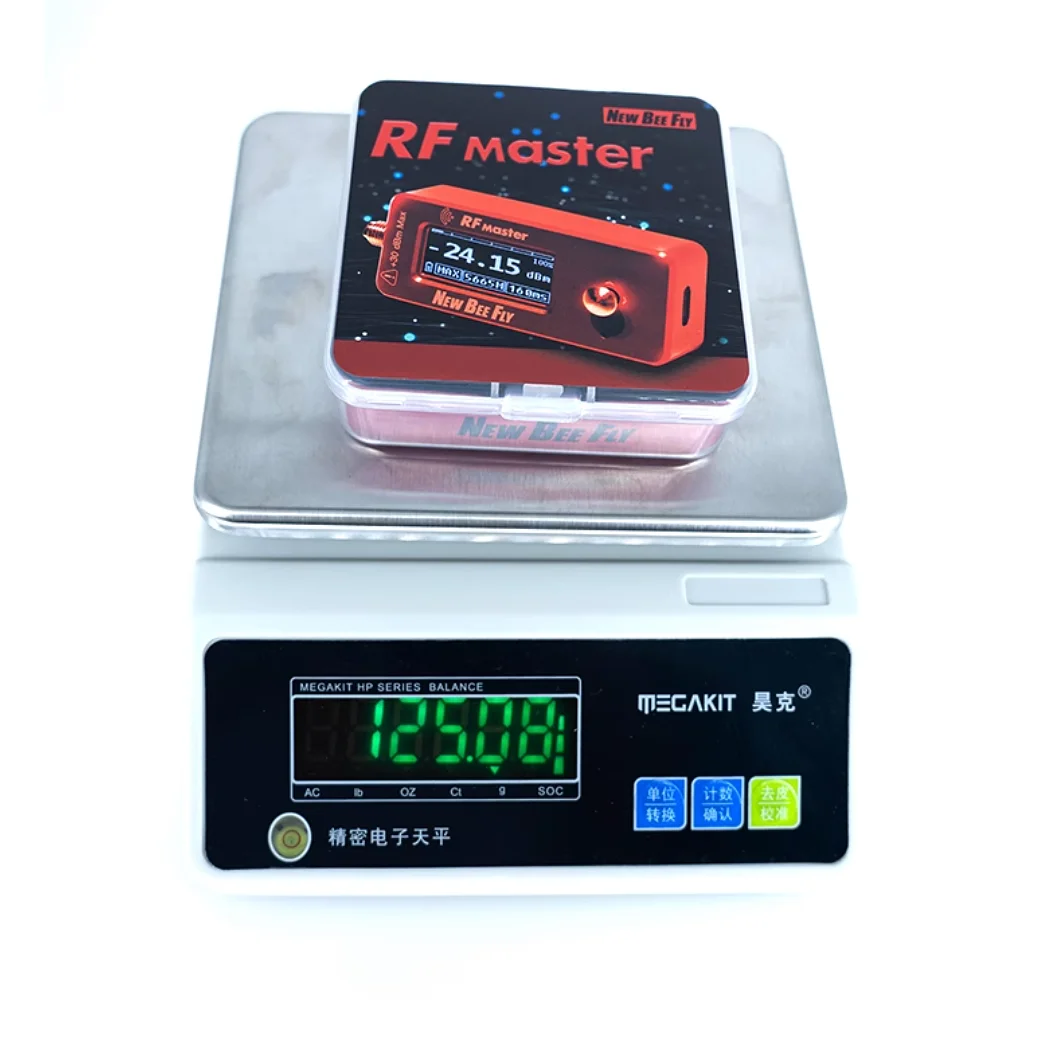

Корпус з алюмінієвого сплаву розміром 59x26x16 мм, маса 37.5 г. Радіочастотний вхід із роз’ємом SMA (гніздо), поруч на корпусі напис +30 dBm Max. Яскравий OLED екран 128x64 точки оновлюється з частотою до 100 Гц, потужність прилад зчитує 1000 разів на секунду. Керування однією п’ятипозиційною кнопкою, вкладених меню немає. Підтримується зовнішній атенюатор.

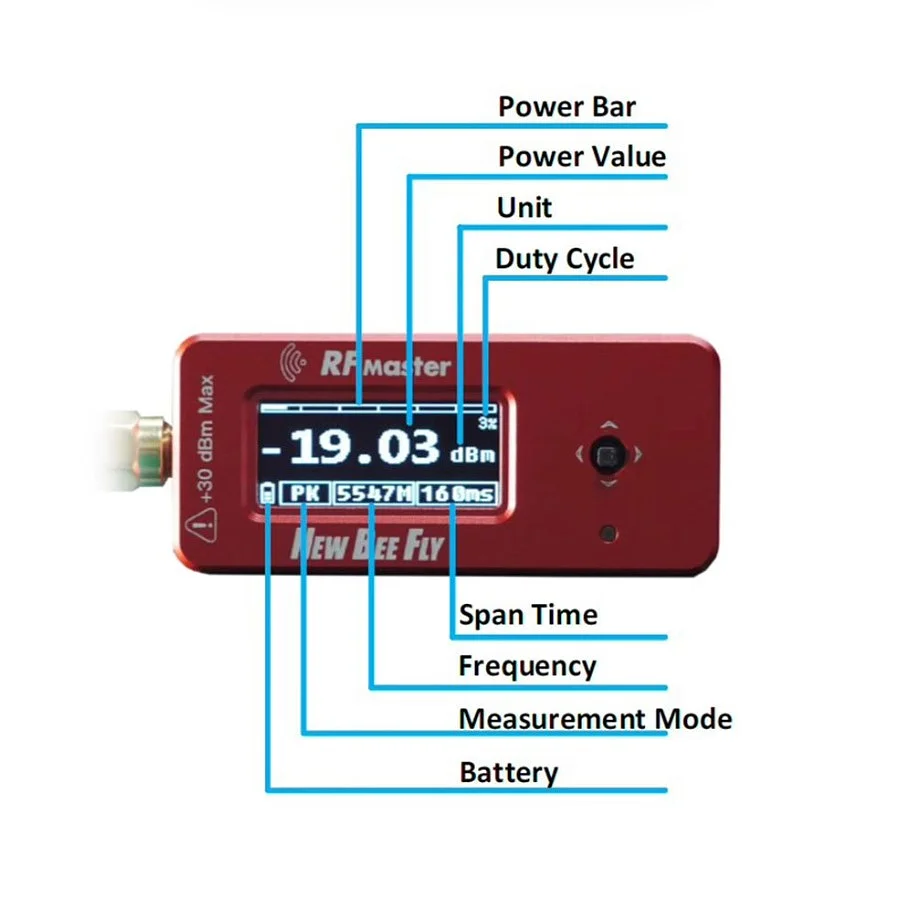

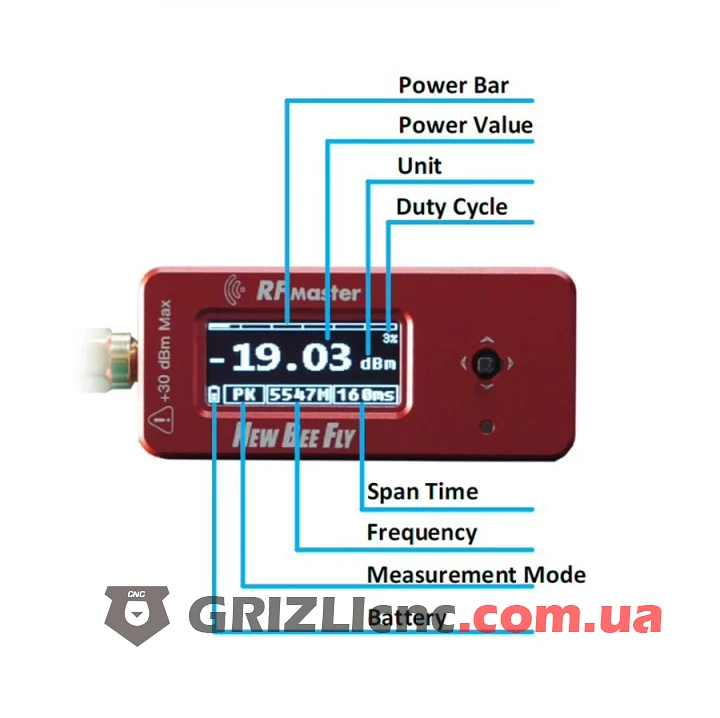

Екран і режими вимірювання
- Span Time. Період, за який прилад обробляє зчитані щомілісекунди дані й оновлює екран: 10, 20, 40, 80 або 160 мс.
- Frequency. Частота джерела. Детектор дає різну похибку на різних частотах, тому для частих частот закладено поправку, і частоту треба задати.
- AVG. Середнє значення за період Span Time, підходить для відеопередавачів.
- PEAK. Пікове значення за період, підходить для імпульсних сигналів.
- MAX. Екран утримує максимум від моменту входу в режим або скидання.
- Одиниці. мВт або дБм, виробник рекомендує дБм.

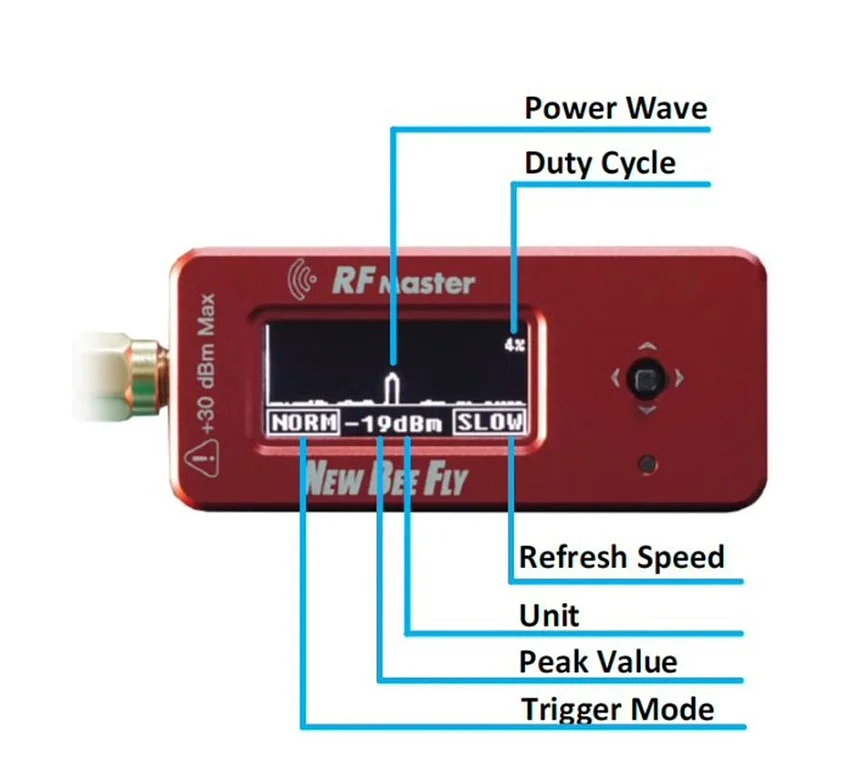

На екрані також видно смугу та значення потужності, коефіцієнт заповнення сигналу і заряд акумулятора. Другий екран показує форму сигналу в часі, коефіцієнт заповнення, пікове значення, одиниці, швидкість оновлення і режим запуску.
Живлення

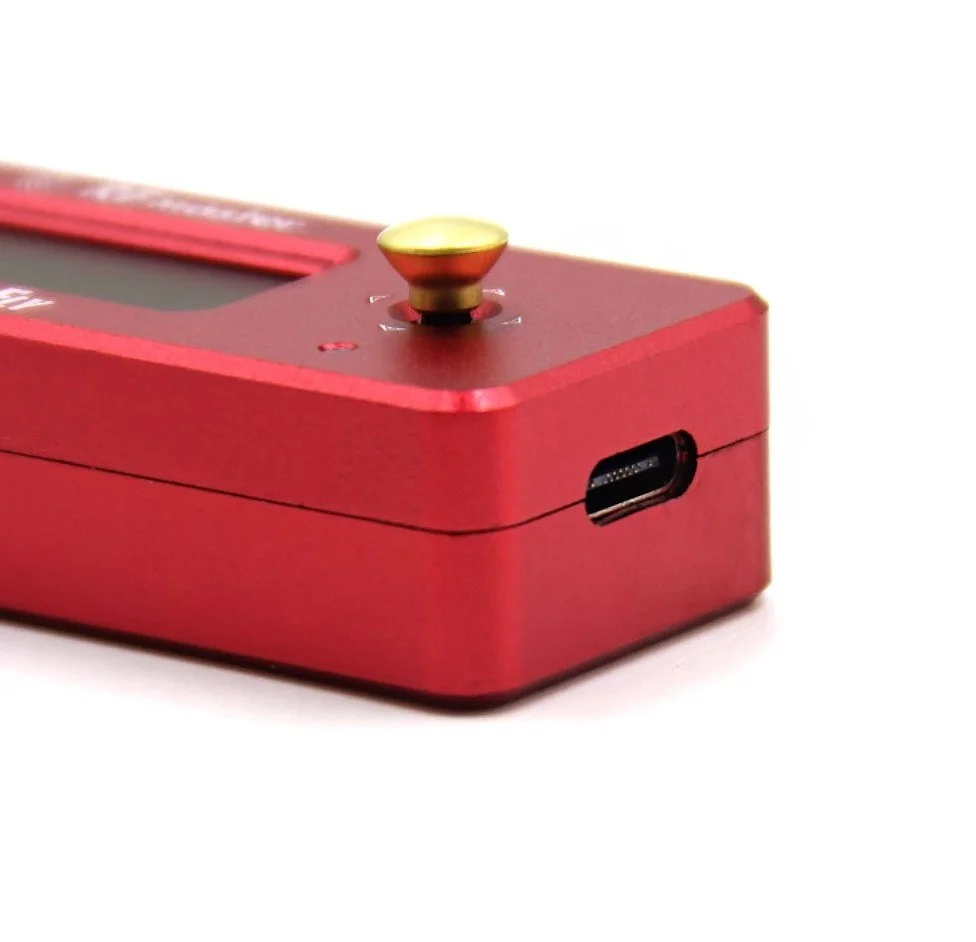

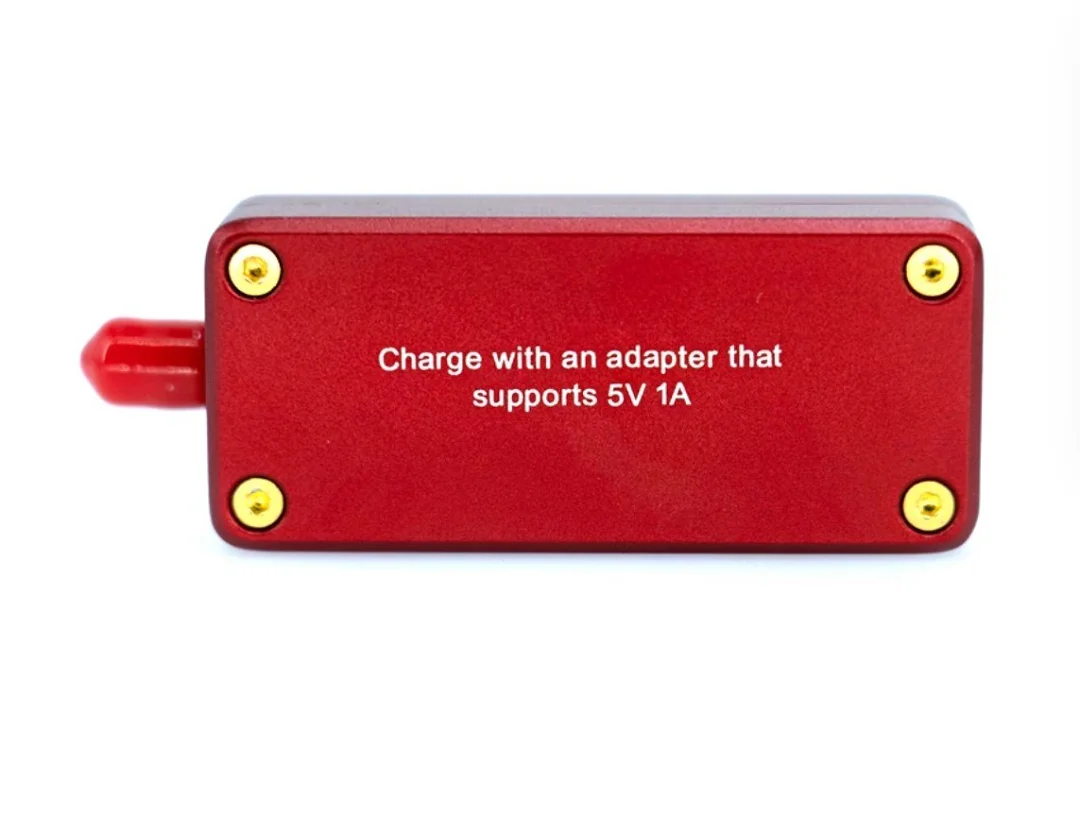

Вбудований літій-полімерний акумулятор 3.7 В 400 мА·год заряджається через USB-C від зарядного пристрою 5 В 1 А. За повного заряду на екрані три поділки, під час заряджання поділки заповнюються по колу. У разі розряду прилад вимикається сам. Увімкнення й вимкнення утриманням центру кнопки. Прилад вимикається автоматично, якщо кнопку не натискали понад 3 хвилини і він не підключений до комп’ютера.
Рекомендації
- Задайте частоту передавача перед заміром.
- Для відеопередавача вибирайте AVG, для пакетного сигналу модуля керування PEAK.
- Передавач потужніший за 30 дБм (1 Вт) підключайте лише через зовнішній атенюатор.
- Не вмикайте передавач без антени або приладу на виході.
