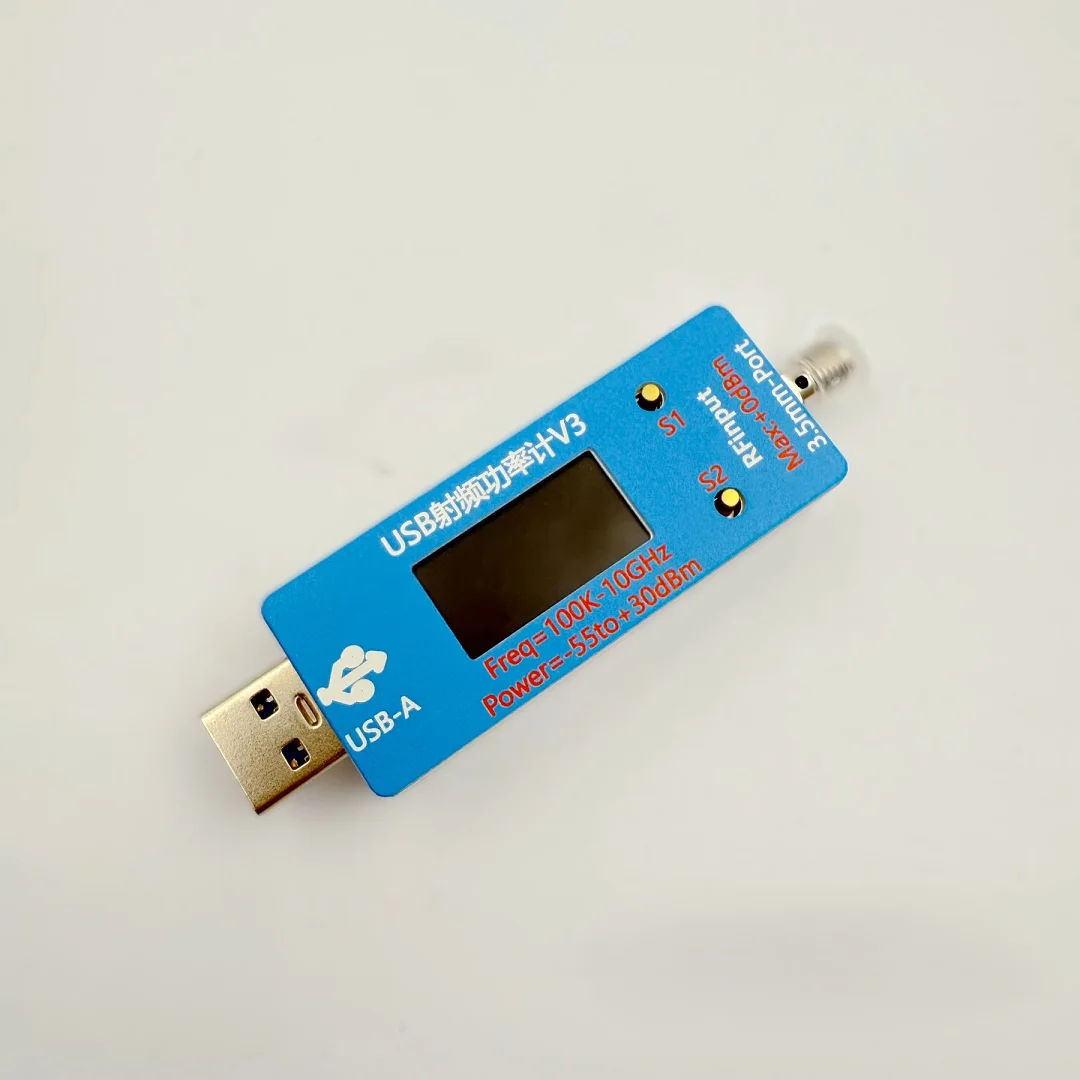

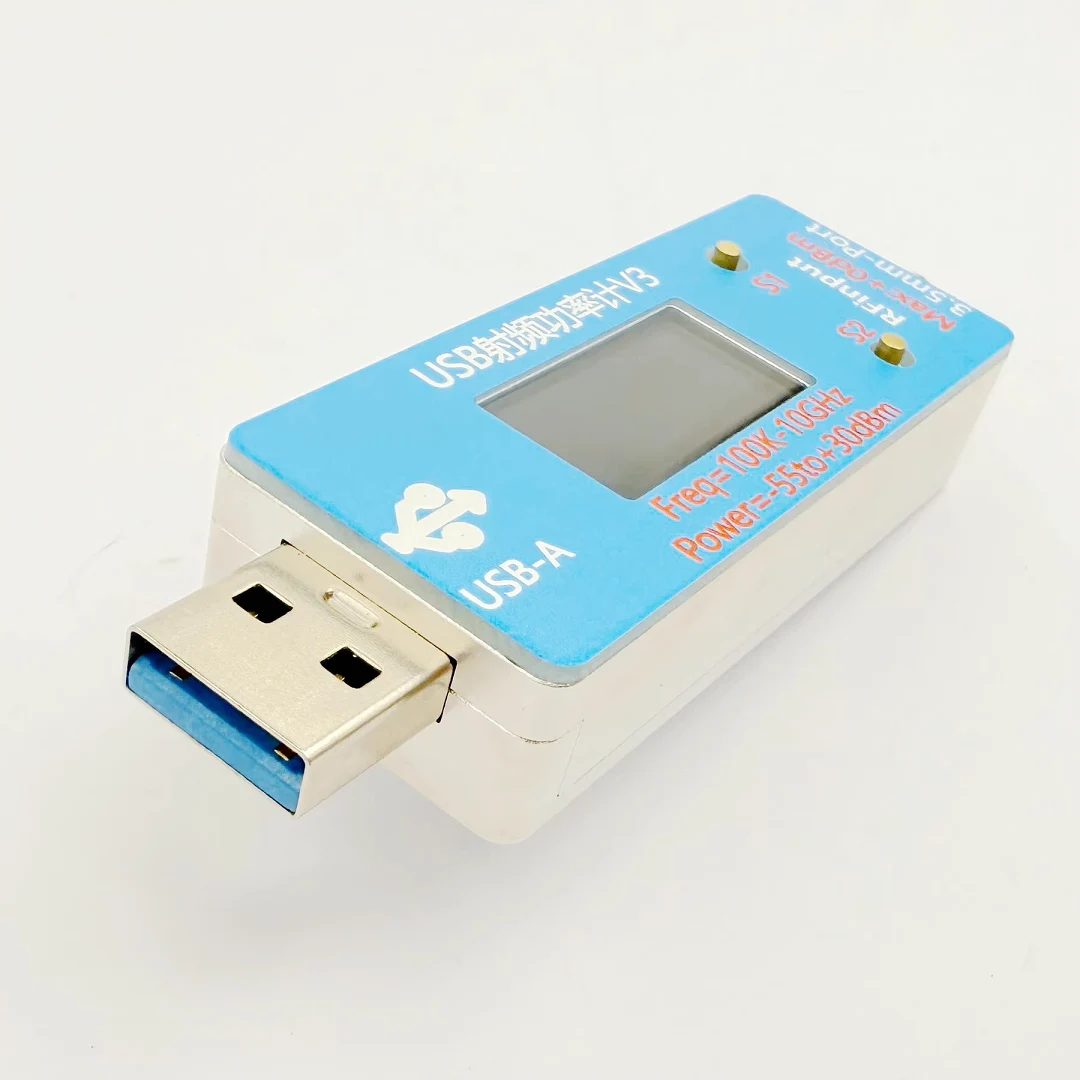

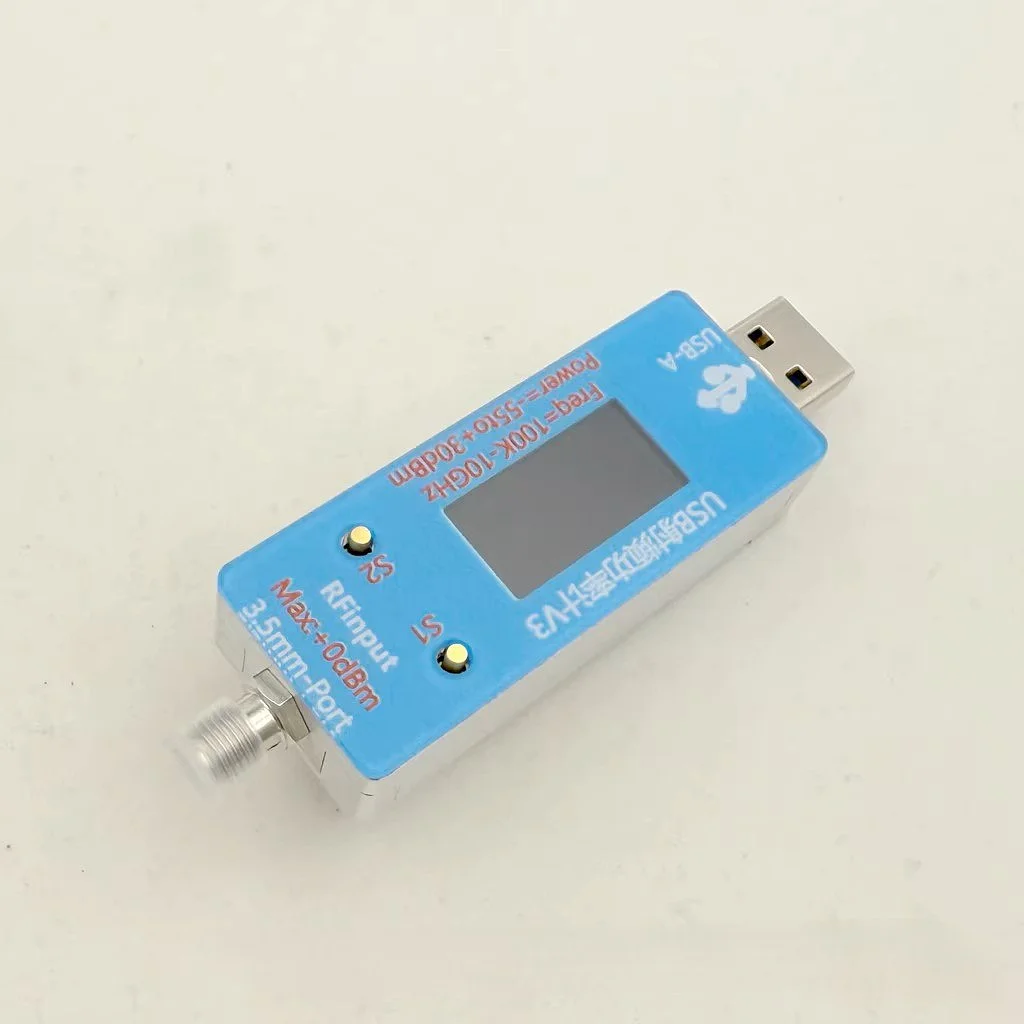

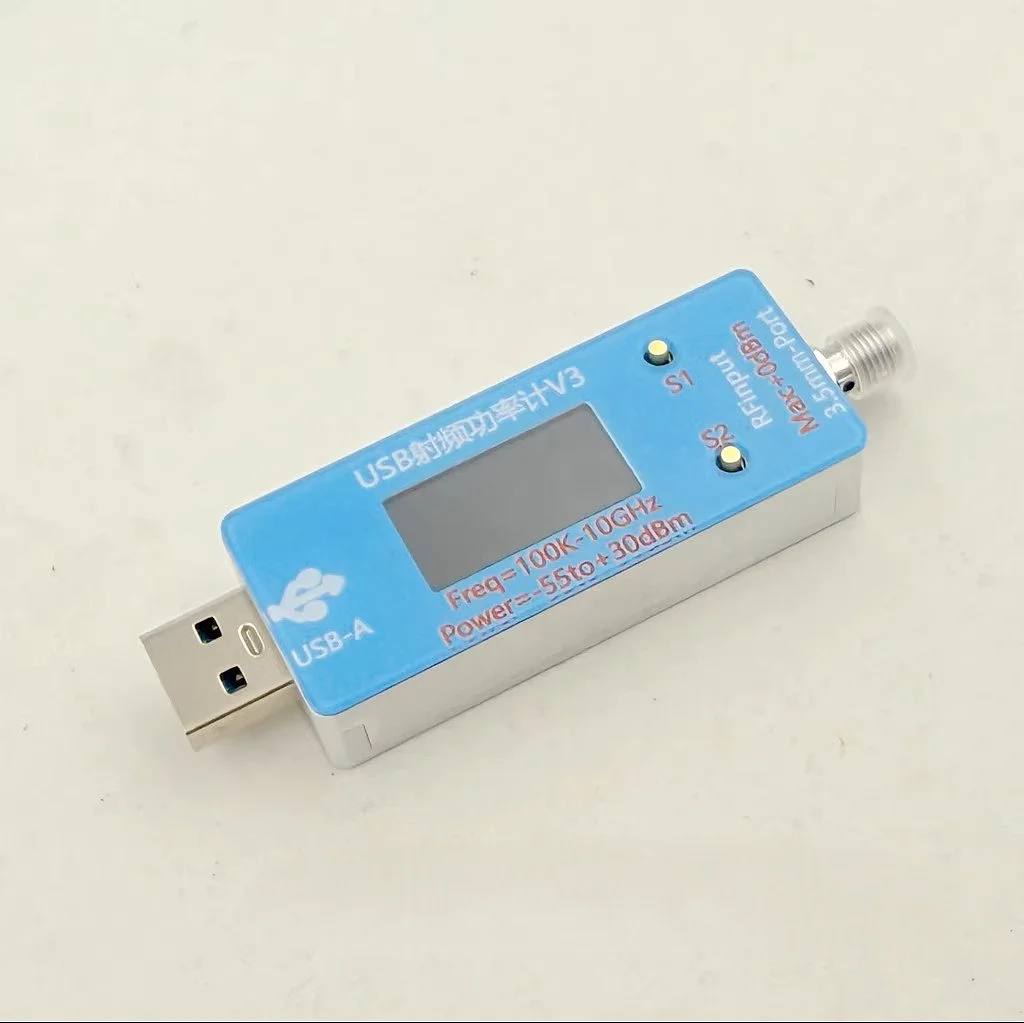

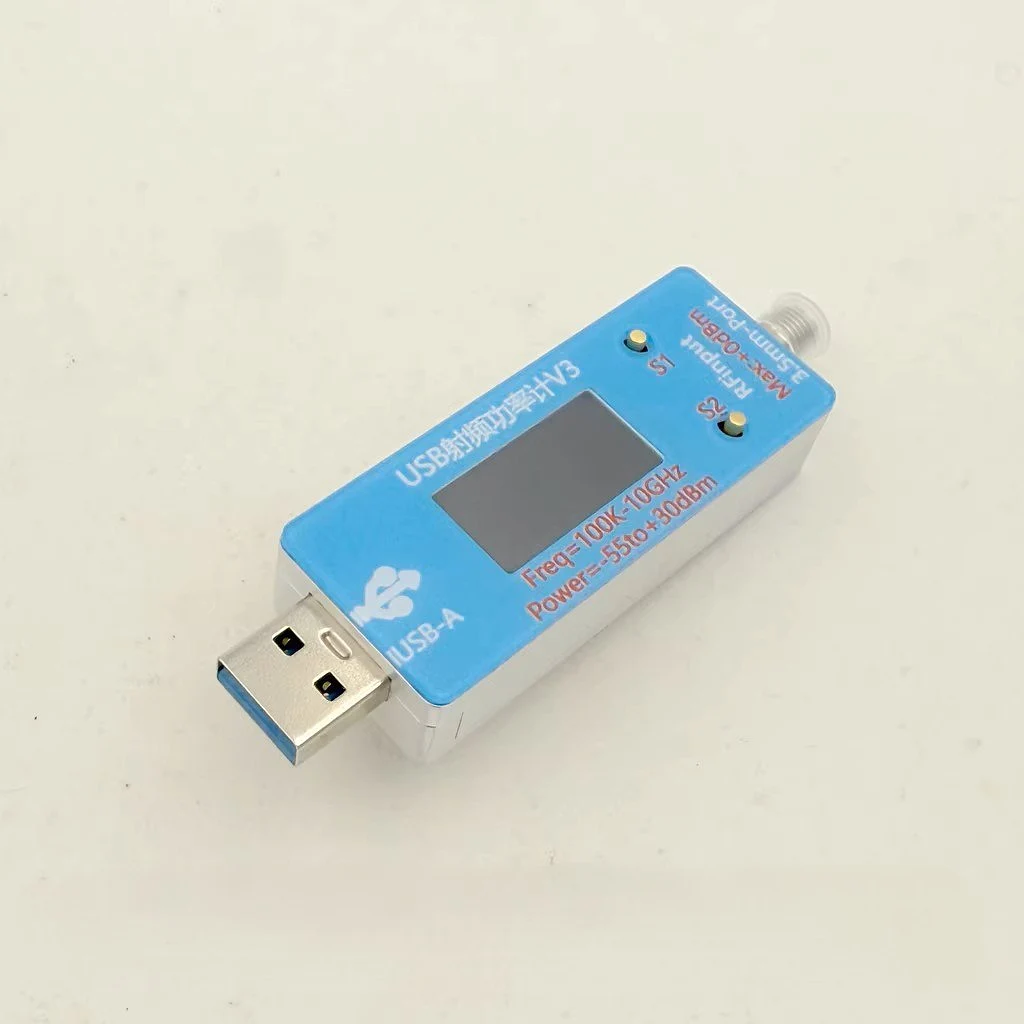

RF Power Meter V3.0 це портативний USB вимірювач потужності радіосигналу в корпусі з алюмінієвого сплаву. На одному кінці штекер USB, через який ідуть живлення 5 В і обмін даними з комп’ютером, на іншому радіочастотний вхід із роз’ємом SMA. Кольоровий TFT екран 0.96 дюйма з роздільною здатністю 160x80 точок показує частоту, рівень у дБм і потужність. На корпусі вказано діапазони Freq=100K-10GHz і Power=-55to+30dBm.

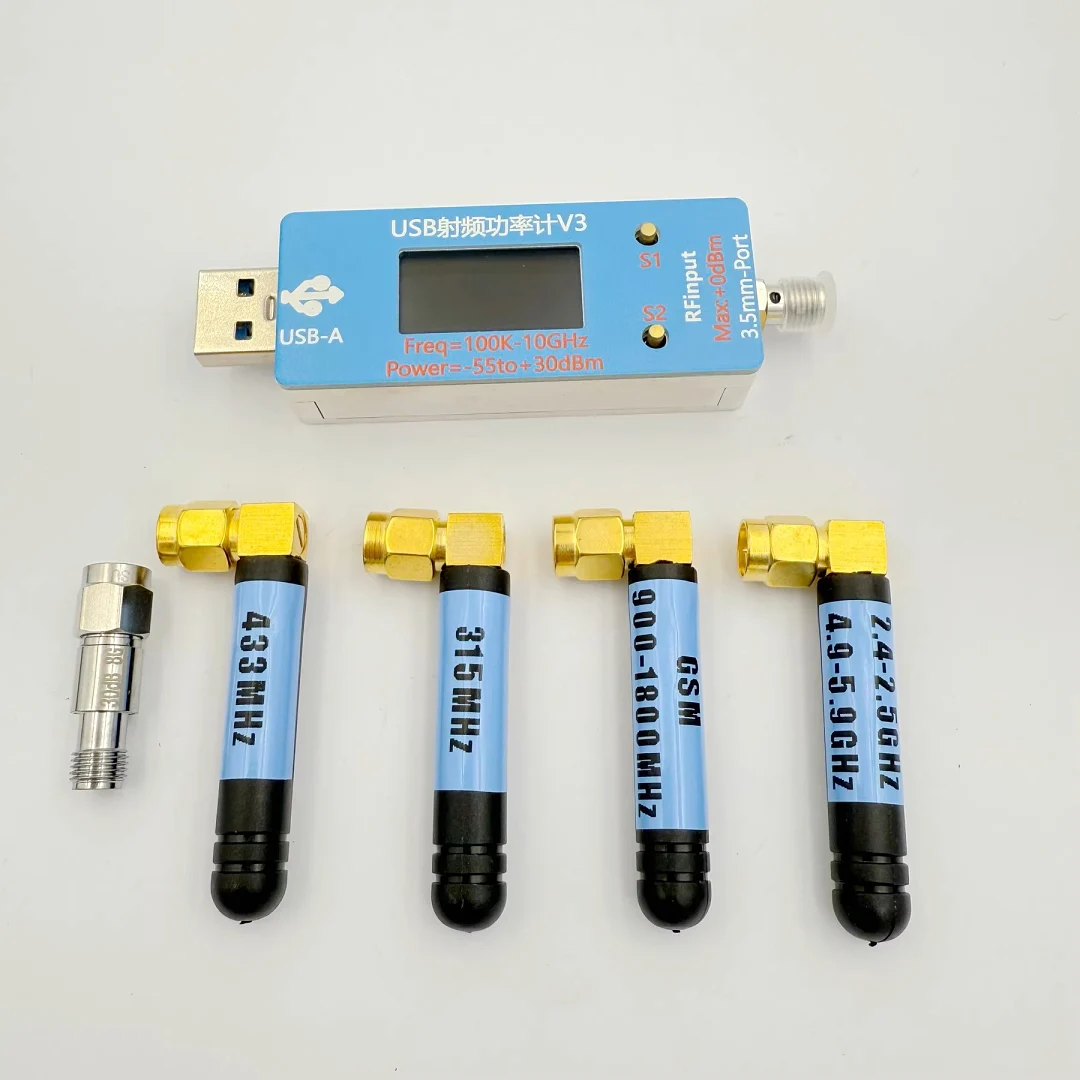

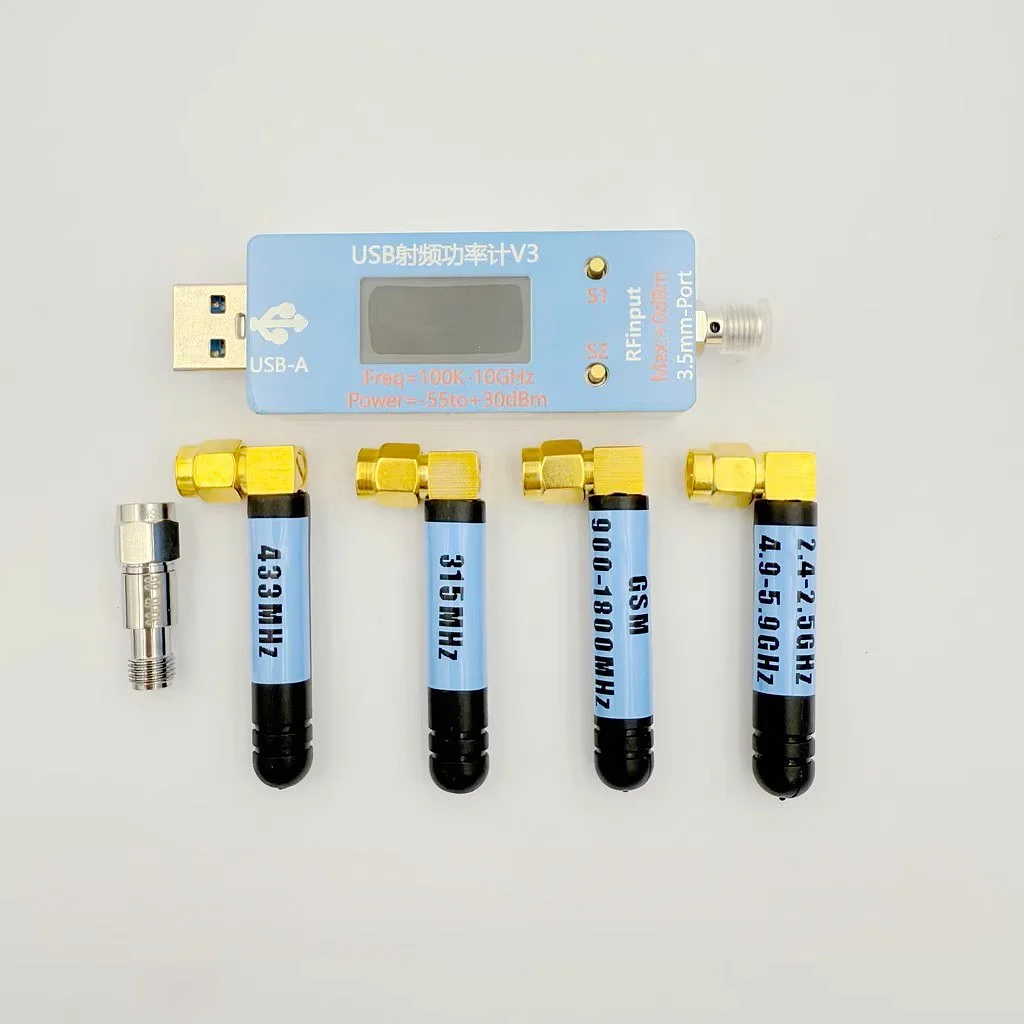

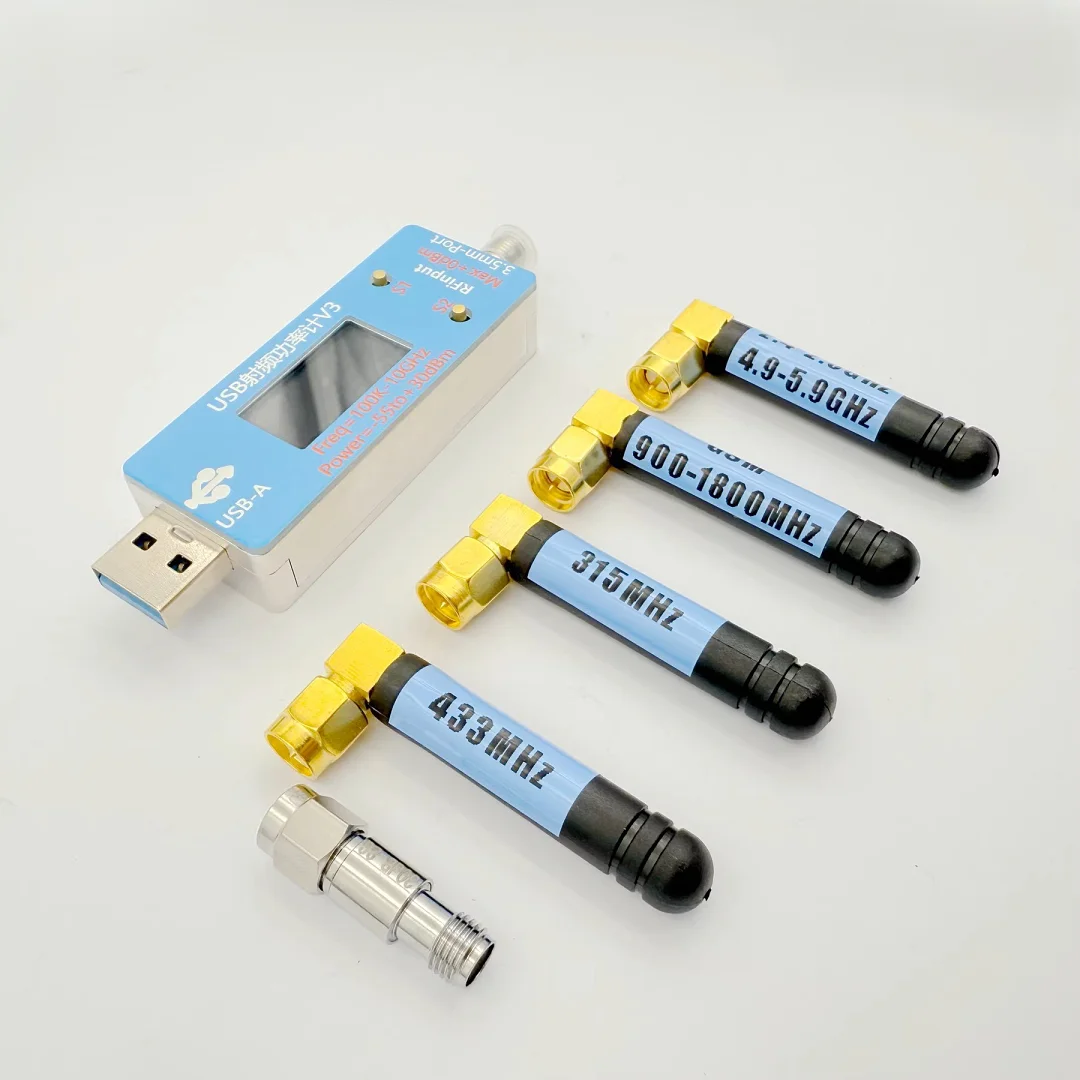

Повний комплект: вимірювач, фіксований атенюатор 30 дБ і чотири антени з підписами 433 МГц, 315 МГц, GSM 900-1800 МГц і 2.4-2.5 / 4.9-5.9 ГГц.
Що таке USB RF Power Meter V3

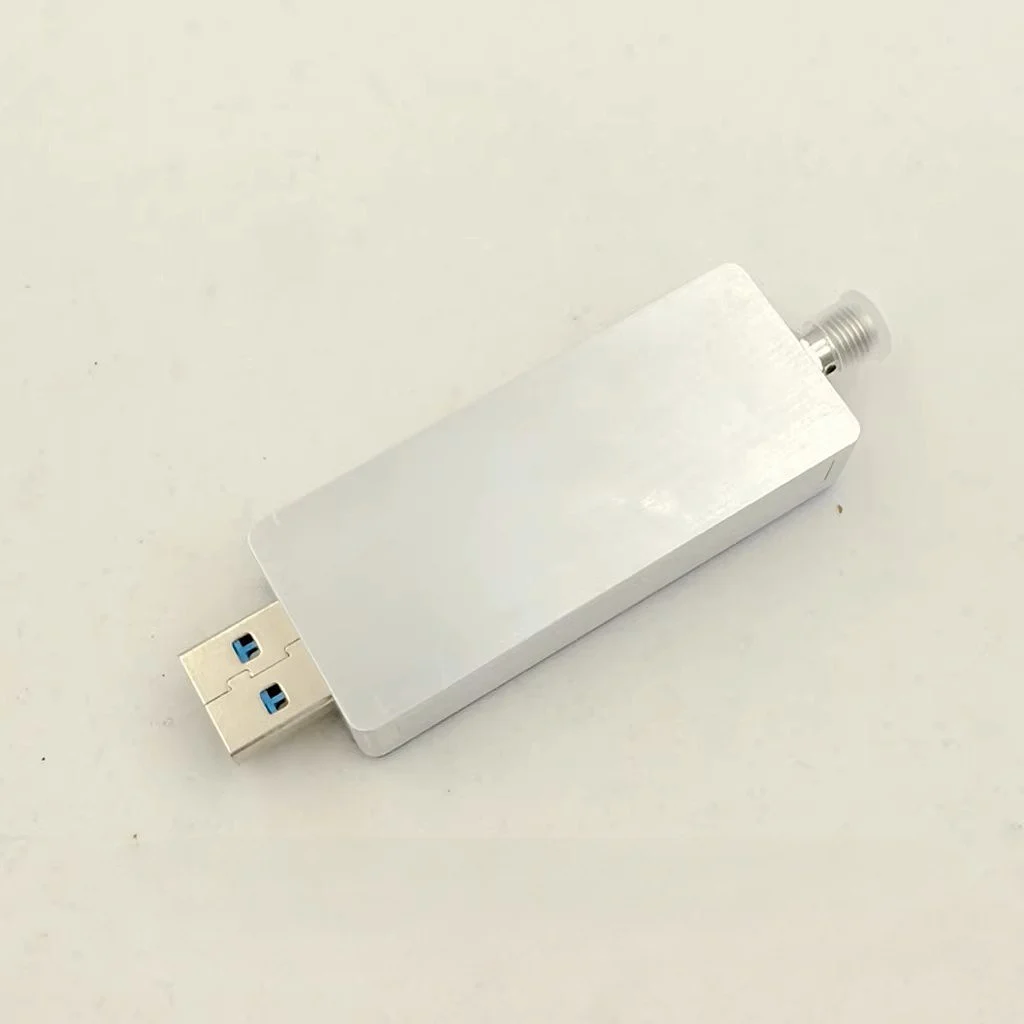

Це вимірювальний модуль розміром із флешку: корпус 55x24x14 мм, із виступними USB і радіочастотним роз’ємом 79 мм. Вхідний опір 50 Ом, роздільна здатність показів ±0.1 дБм, динамічний діапазон понад 60 дБ, струм споживання 300 мА від порту USB.

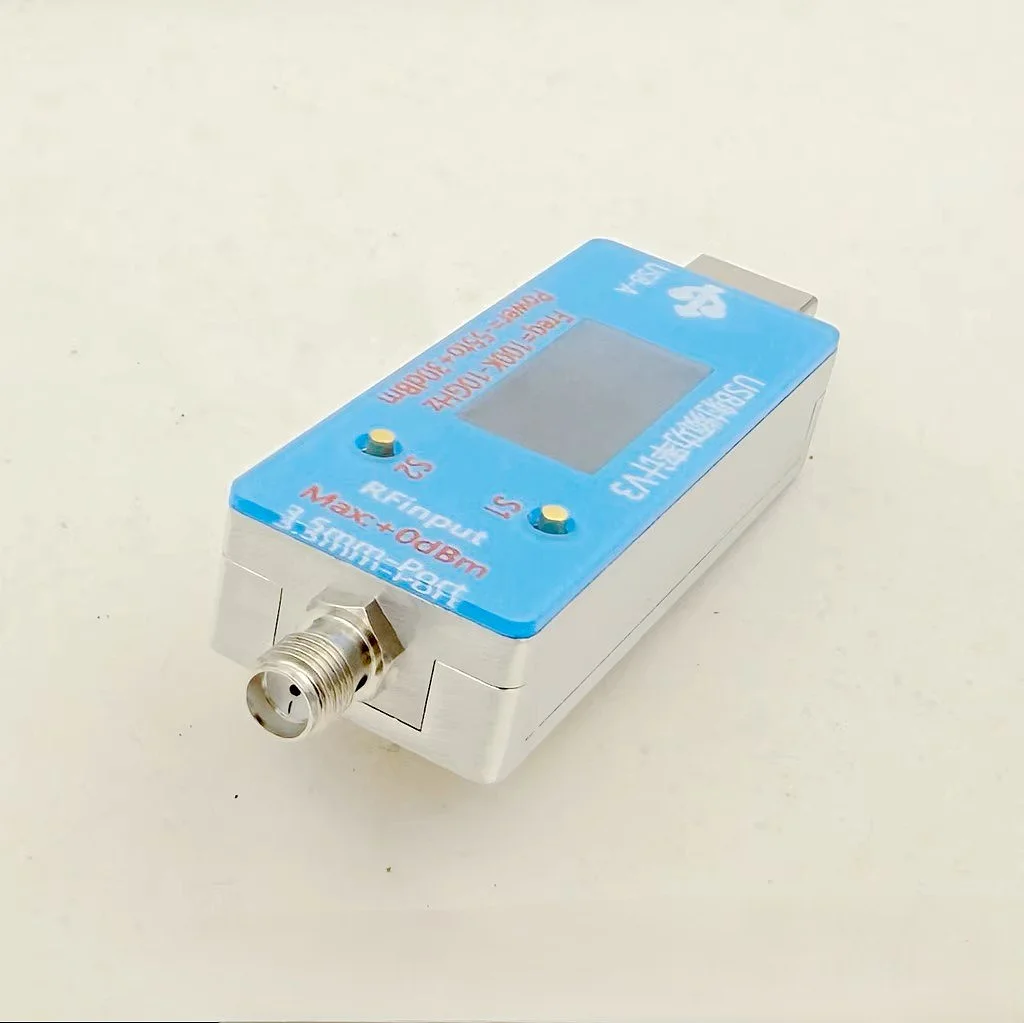

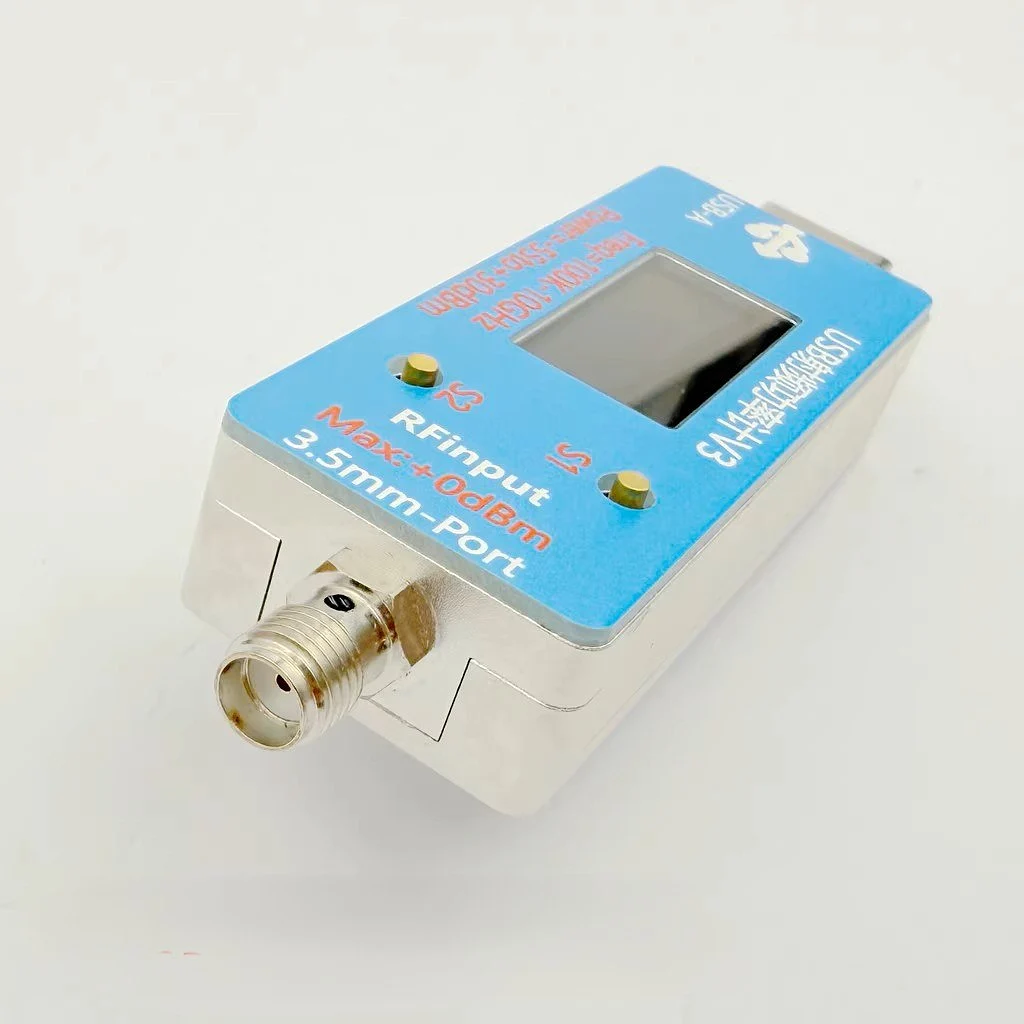

Біля радіочастотного входу напис RFinput Max: +0dBm, 3.5mm Port. Без атенюатора на вхід можна подавати не більше 0 дБм (1 мВт). З атенюатором 30 дБ із комплекту верхня межа піднімається до +30 дБм (1 Вт), а в налаштуванні поправки задають 30 дБ.

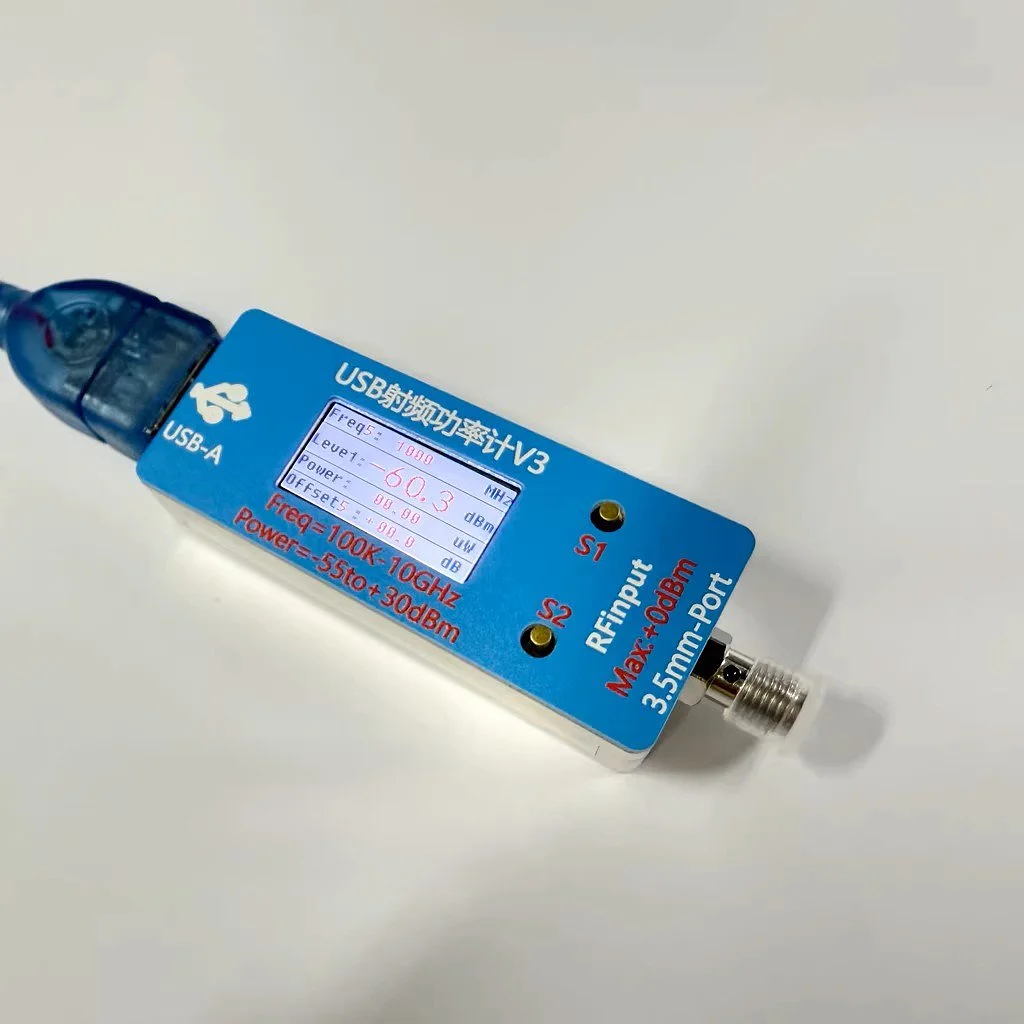

Екран і кнопки
- FreqX: частота вимірювання. За замовчуванням Freq0, ще 8 частих частот зберігаються як Freq1-Freq8.
- Level: рівень у дБм для поточної частоти.
- Power: потужність у мкВт або мВт.
- OffsetX: поправка потужності. За замовчуванням Offset0, ще 8 поправок для збережених частот.
Кнопок дві: верхня S1 і нижня S2. Коротке натискання S1 вибирає одну з частих частот, коротке натискання S2 повертає останню. Утримання S1 дві секунди вмикає режим курсора, S1 і S2 рухають його по цифрах. Утримання S2 дві секунди переводить цифру в режим зміни, S1 і S2 збільшують і зменшують її. Частоту задають від 0 до 10000 МГц, так само задають поправку. Довге натискання S2 повертає в режим курсора, довге натискання S1 у режим вимірювання.
Робота з комп’ютером
Програма для комп’ютера показує графік потужності, має меню китайською та англійською мовами, протокол послідовного порту відкритий. Частота вибірки 0.5 мс, 200 мс або 1 с. Функція утримання максимуму допомагає впіймати імпульсні сигнали. Після налаштування прилад працює автономно з екраном, його можна живити від будь-якого порту USB.
Застосування
- Калібрування радіочастотних приладів.
- Перевірка й обслуговування радіочастотного обладнання.
- Вимірювання КСХ радіочастотних кіл з мостом зворотного зв’язку.
- Вимірювання зворотних втрат у радіочастотних колах.
- Пошук завад між пристроями бездротового зв’язку.
- Вимірювання RSSI (індикація рівня прийнятого сигналу) і вихідної потужності.
- Оцінка ступеневих атенюаторів.
- Вимірювання підсилення підсилювачів і загасання в тракті.
- Вимірювання прямої та відбитої потужності з направленим відгалужувачем.
- Вимірювання потужності сигналів GSM з модуляцією GMSK.
Рекомендації
- Перед вимірюванням задайте частоту сигналу, за нею прилад вибирає поправку.
- Сигнал понад 0 дБм подавайте лише через атенюатор і вводьте поправку, рівну його загасанню.
- Антени з комплекту підходять для вимірювання випромінюваного сигналу й порівняння передавачів на своїх частотах. Для точного заміру передавач підключають до приладу кабелем через атенюатор.
