RF Power Meter V7.0 це портативний вимірювач потужності радіосигналу в діапазоні частот від 100 кГц до 10 ГГц. Він вимірює потужність від -60 до +30 дБм, має вбудований програмований атенюатор 0...31.75 дБ, кольоровий TFT екран 1.3 дюйма і вбудований літієвий акумулятор. Живлення 5 В та обмін даними йдуть через порт USB-C, а програма для комп’ютера дає змогу налаштовувати прилад, записувати вимірювання й обмінюватися даними.
Комплектація цього варіанта: прилад і кабель USB-C для заряджання та зв’язку з комп’ютером. Перехідника N на SMA, кабелю TTL і антени в ньому немає.
Межа входу з вбудованим атенюатором 30 дБм (1 Вт). Для сигналу потужнішого за 1000 мВт між передавачем і приладом ставлять зовнішній атенюатор.
Що таке RF Power Meter V7

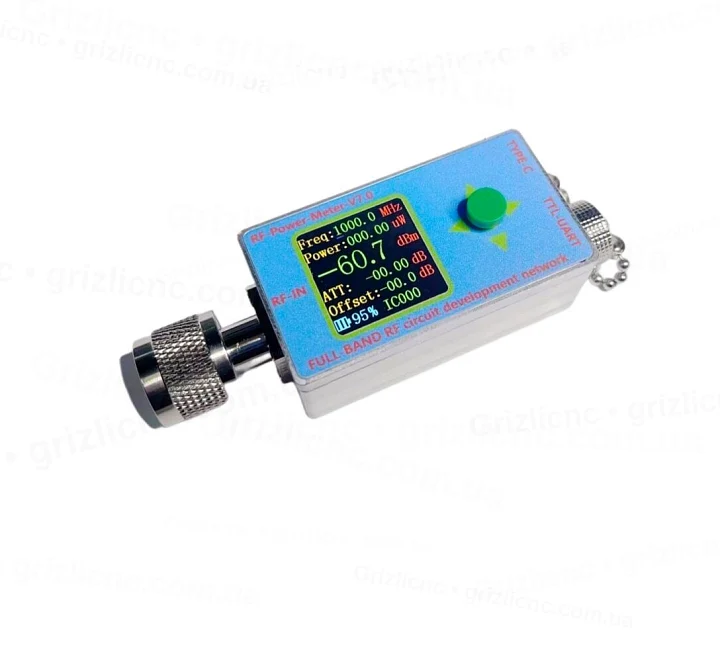

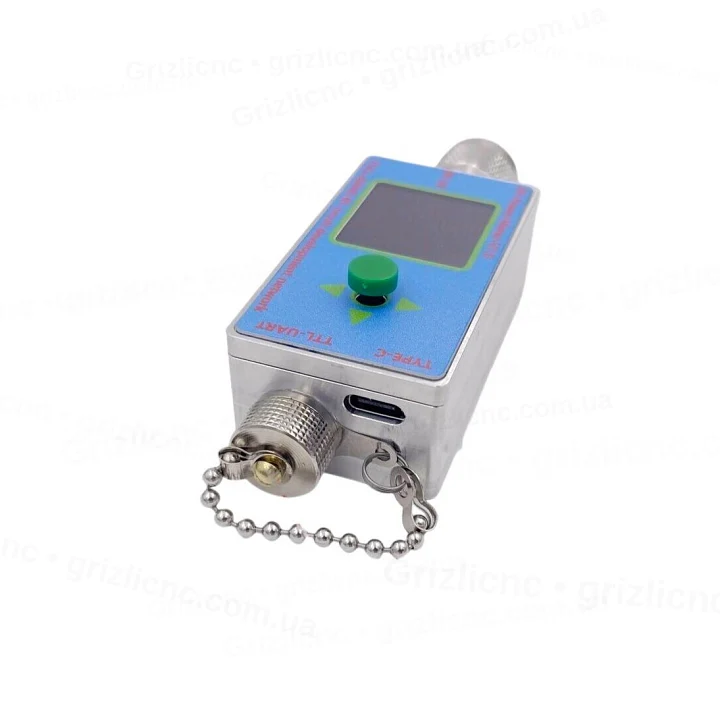

Корпус 66x36x24 мм без виступного роз’єму N виточено на верстаті з ЧПУ з алюмінієвого сплаву, маса менша за 100 г. Вхід для радіосигналу з роз’ємом N-типу, вхідний опір 50 Ом. Динамічний діапазон 90 дБ, роздільна здатність показів ±0.1 дБм. Найкраща лінійність у діапазоні від 0 до -40 дБм, тому сигнал вище 0 дБм послаблюють вбудованим атенюатором. Збоку стоїть чотириконтактний роз’єм GX-12 для послідовного порту TTL з виводами +5V, GND, TXD і RXD.
Можливості
- Швидкісний збір даних до 500 кбіт/с (2 мкс) у режимі роботи з комп’ютером.
- Вимірювання радіосигналу з частотою до 10 ГГц.
- Вбудований цифровий програмований атенюатор 0...31.75 дБ із кроком 0.25 дБ, з ним максимальна вхідна потужність 30 дБм (1 Вт), динамічний діапазон від +30 до -60 дБм.
- Автономна робота з екраном TFT 1.3 дюйма і вбудованим акумулятором.
- Порт TTL для читання й запису даних, режими одноразового і безперервного читання.
- У програмі для комп’ютера два курсори MARK для вимірювання ширини імпульсу модуляції, автоматичний розрахунок максимуму й мінімуму, пам’ять до 500 точок, пауза, збереження та експорт даних.
Застосування
- Калібрування радіочастотних приладів.
- Перевірка й обслуговування радіочастотного обладнання.
- Вимірювання КСХ радіочастотного кола з мостом зворотного зв’язку.
- Вимірювання зворотних втрат радіочастотного кола.
- Пошук завад між пристроями бездротового зв’язку.
- RSSI (індикація рівня прийнятого сигналу) і перевірка потужності передавача.
- Оцінка ступеневих атенюаторів.
- Вимірювання підсилення підсилювачів і загасання в тракті.
- Вимірювання прямої та відбитої потужності з направленим відгалужувачем.
- Вимірювання потужності сигналів GSM з модуляцією GMSK.
Керування
- Увімкнення: переведіть вимикач акумулятора в положення ON, натисніть середню кнопку на панелі, потім натисніть і утримуйте кнопку напрямку вправо.
- Вимкнення: натисніть і утримуйте середню кнопку.
- Збереження налаштувань: подвійне натискання середньої кнопки.
Інформація на екрані та налаштування ATT і Offset
Freq: частота, яку вводять кнопками. За нею прилад вибирає поправку на частоту, сам він частоту не вимірює.
Power: виміряна потужність у ватах. Поруч рівень у дБм: 0 дБм це 1 мВт, 30 дБм це 1000 мВт.
ATT: загасання вбудованого атенюатора від 0 до 31.75 дБ. Його задають під час вимірювання сигналів понад 0 дБм (1 мВт), так точність вища.
Offset: поправка, яку прилад додає до показів. Її задають рівною загасанню ATT і зовнішнього атенюатора, щоб прилад показував потужність на вході тракту. Друга функція Offset це поправка на втрати в роз’ємах і кабелях, третя це врахування зовнішнього підсилювача або еталонного джерела сигналу.
Унизу екрана заряд акумулятора у відсотках і адреса приладу IC000. Приклади налаштування:
| Потужність сигналу | дБм | Зовнішній атенюатор | ATT | Offset |
|---|
| 1000 мВт | 30 | немає | 30 дБ | 30 дБ |
| 800 мВт | 29 | немає | 30 дБ | 30 дБ |
| 400 мВт | 26 | немає | 30 дБ | 30 дБ |
| 25 мВт | 14 | немає | 20 дБ | 20 дБ |
| 4000 мВт | 36 | 30 дБ | 10 дБ | 40 дБ |
Внутрішній і зовнішній атенюатори можна використовувати разом, їхні загасання додаються.
Робота з комп’ютером і команди порту TTL
У швидкісному режимі роботи з програмою на комп’ютері екран і порт TTL не працюють. В автономному режимі дані виводяться на екран і передаються через порт TTL.
- Швидкість порту 115200 бод, кожну команду завершують клавішею Enter.
- Команди виду IC001+R: R запит потужності, T зупинка передавання, X запит налаштувань, L передавання даних про потужність на низькій швидкості, S передавання на високій швидкості. Тут 001 це адреса приладу, за замовчуванням вона дорівнює 000.
- IC+SAVE+001+002 змінює адресу: спочатку стара, потім нова.
- IC000+W-10.0+20.25+0800 записує Offset -10.0 дБ, ATT 20.25 дБ і частоту 800 МГц. Якщо ATT введено не з кроком 0.25, прилад збереже лише цілу частину: замість 03.89 запишеться 03.00.
- Передавання L або S зупиняють командою T.
