Заглушка 1/8" с наружной резьбой под внутренний шестигранник

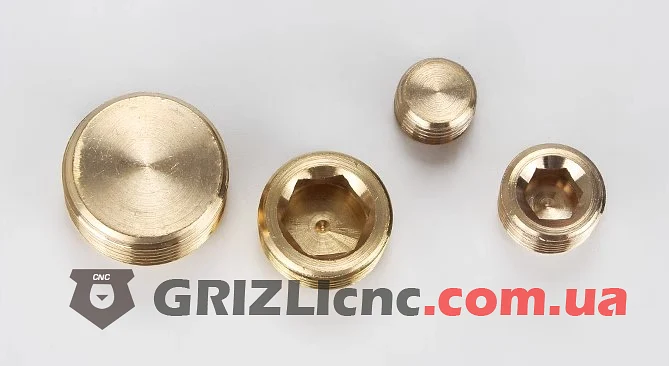

Латунная заглушка 1/8" под внутренний шестигранник закрывает неиспользуемый резьбовой порт в пневмосистеме станка, чтобы сжатый воздух не уходил в атмосферу. Заглушка закручивается шестигранным ключом и не имеет выступающей головки.

Конструкция

• Латунный корпус с наружной резьбой 1/8".
• Шестигранное гнездо под ключ в торце.
• Без головки: вся высота заглушки приходится на резьбу.

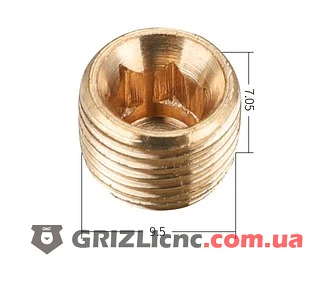

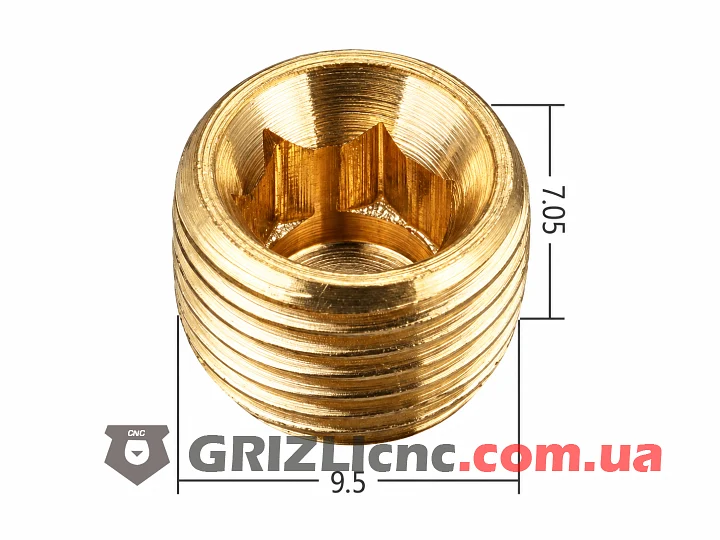

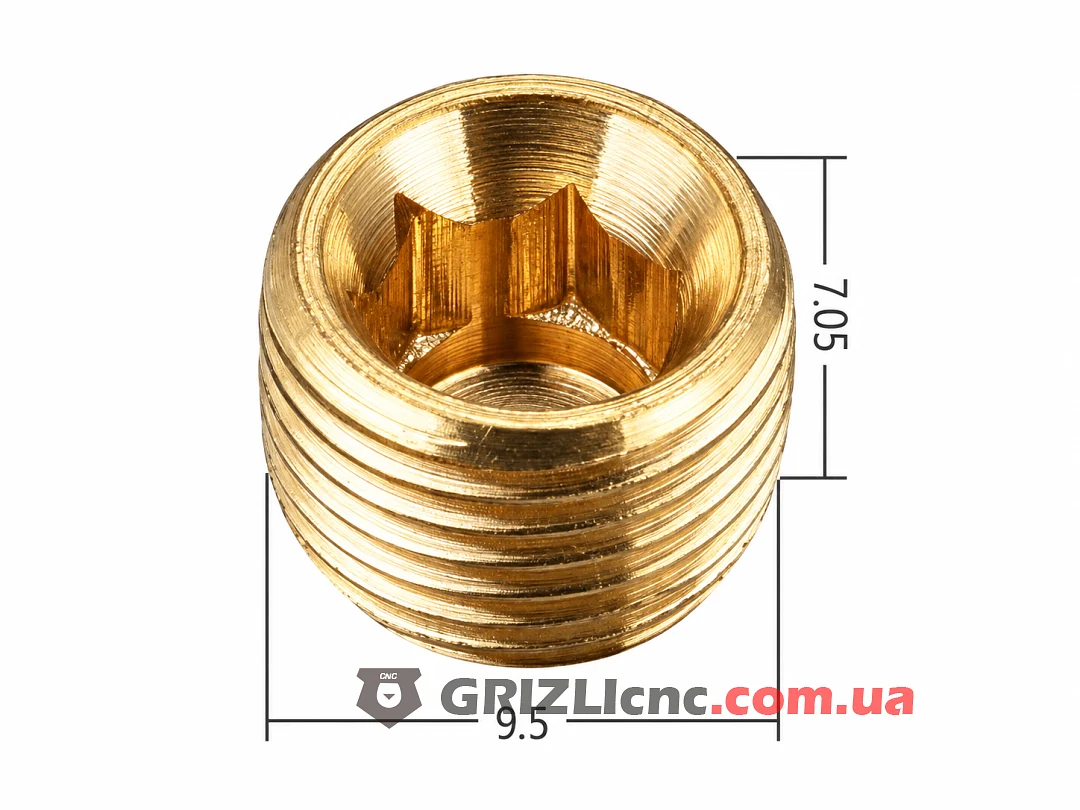

• Размеры по чертежу: диаметр 9,5 мм, высота 7,05 мм.

Где применяется

• Лишние порты распределителей и коллекторов
• Порт манометра на регуляторе давления, если манометр не установлен
• Временное закрытие порта при ремонте или перекомпоновке пневмолинии

Монтаж

• Намотайте на резьбу ленту ФУМ или нанесите резьбовой герметик.
• Закручивайте шестигранным ключом подходящего размера без чрезмерного усилия, чтобы не сорвать резьбу.
• Проверьте соединение под давлением мыльным раствором: утечка видна по пузырям.
• Перед снятием заглушки сбросьте давление в линии.
