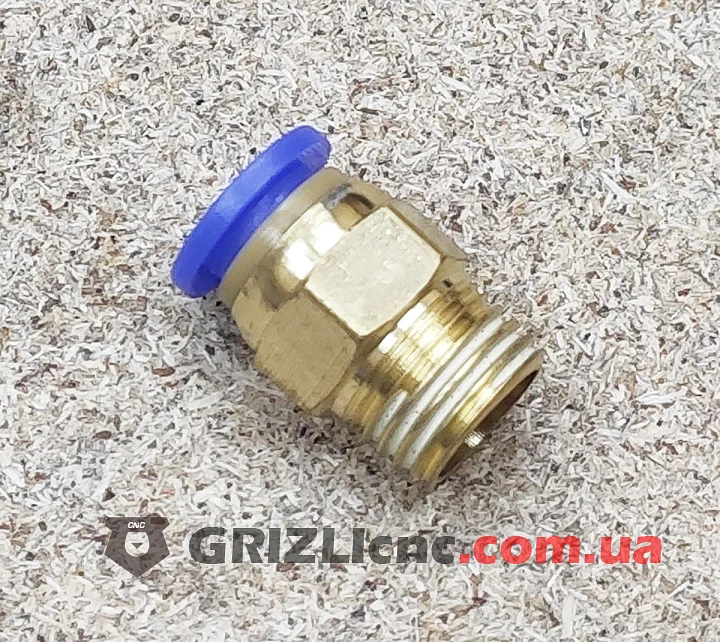

Фитинг цанговый PC8-01, резьба 1/8", трубка 8 мм

Фитинг цанговый PC8-01 соединяет пневматическую трубку с наружным диаметром 8 мм с резьбовым портом 1/8". Это прямой быстроразъёмный фитинг: трубка вставляется в цангу без инструмента, а резьбовая часть вкручивается в порт цилиндра, распределителя, блока подготовки воздуха или другого узла пневмосистемы станка.

Конструкция

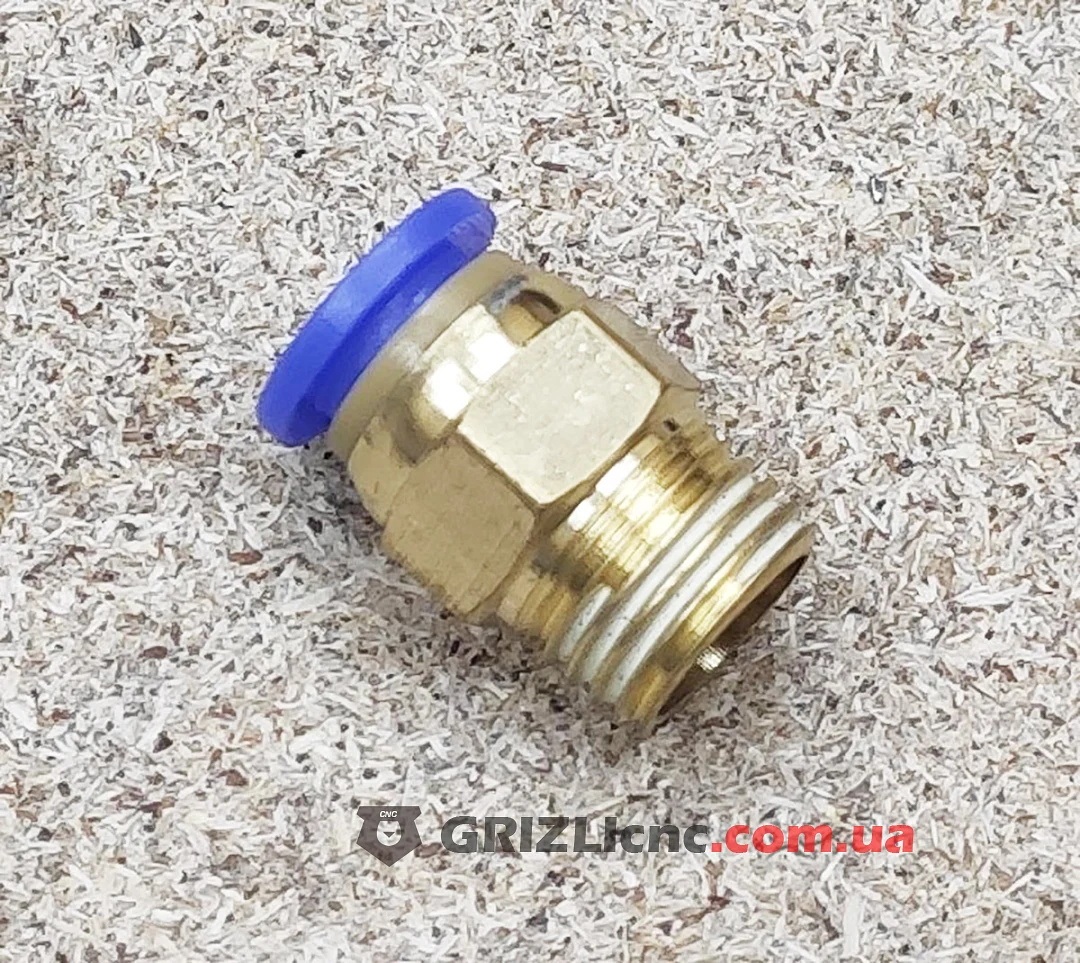

• Корпус из латуни с шестигранником под гаечный ключ.

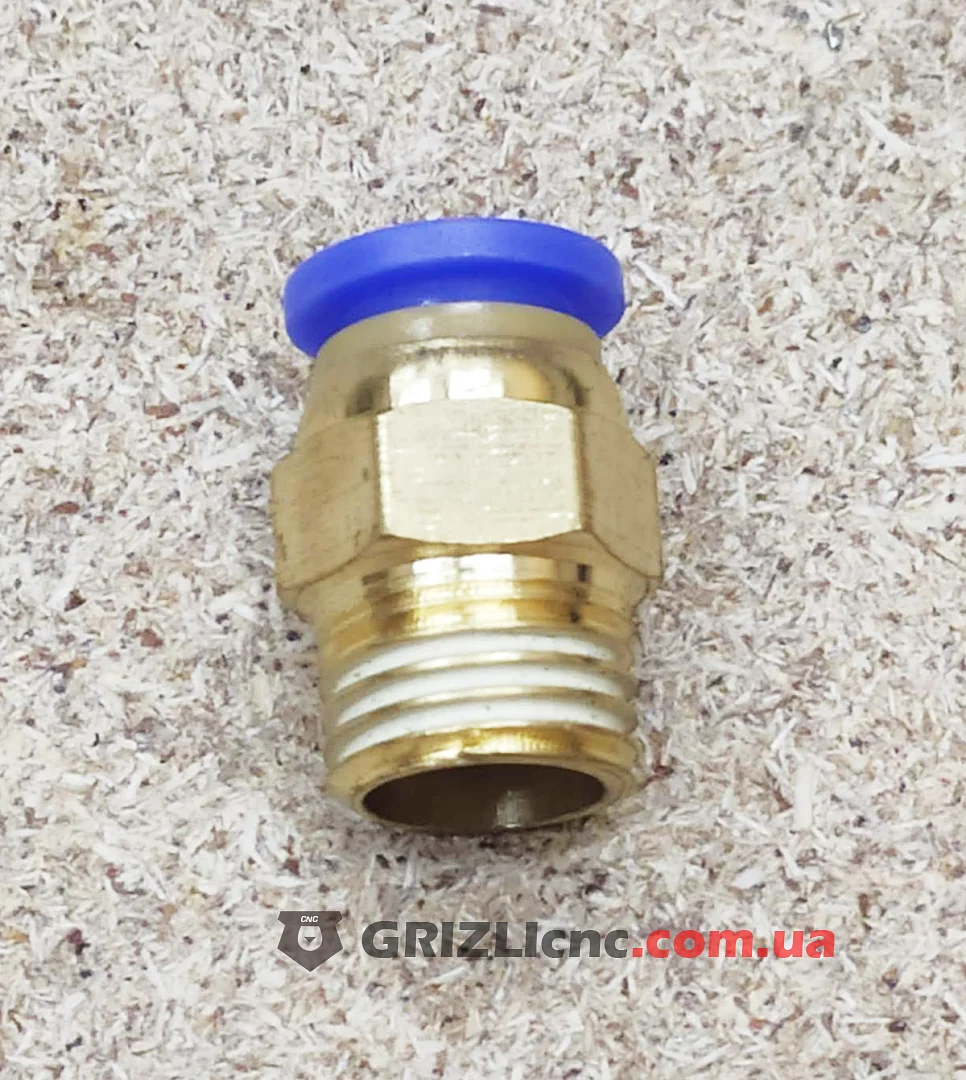

• Наружная резьба 1/8" с нанесённым белым герметиком.

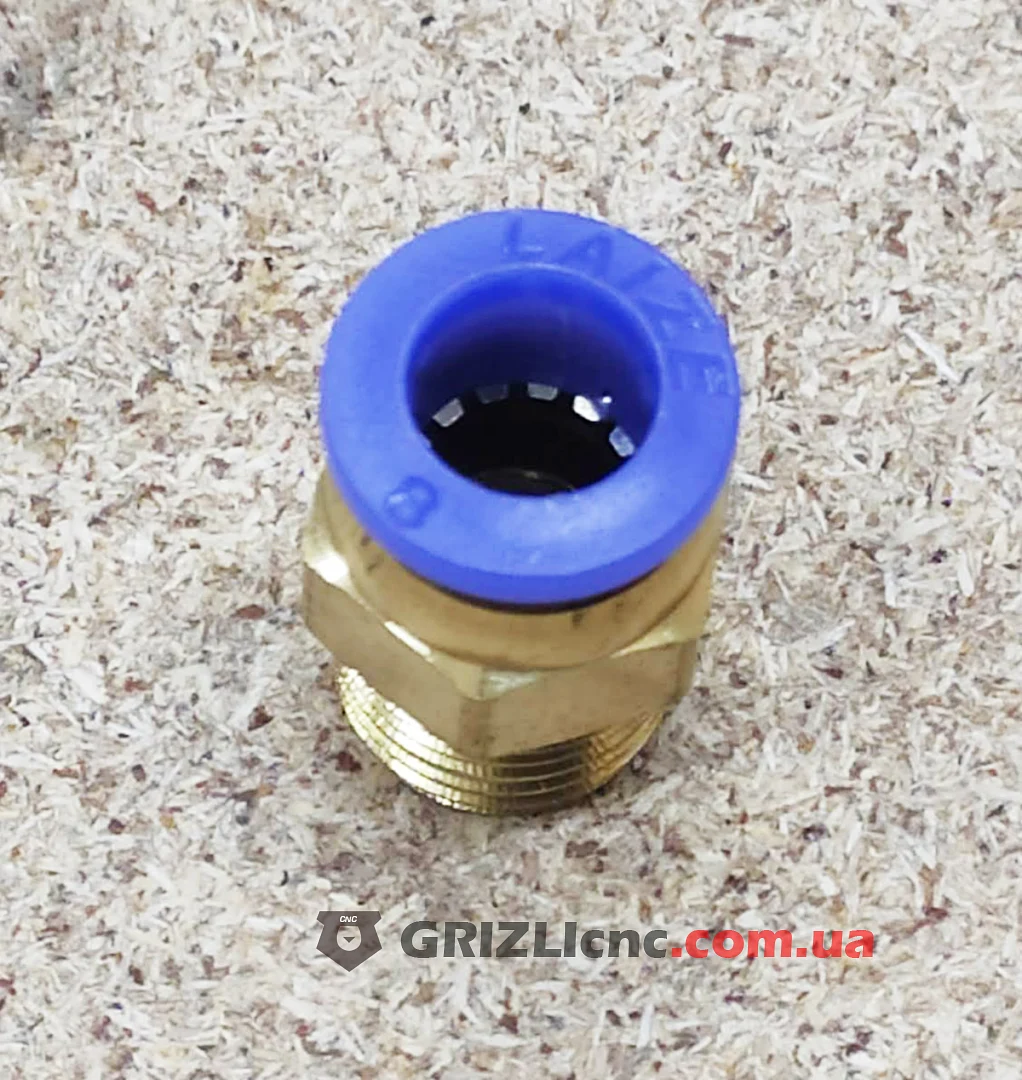

• Цанга с синим кольцом: трубка фиксируется при вставке, а нажатие на кольцо освобождает её.

Где применяется

• Подключение пневмоцилиндров прижимов заготовки и подъёма кожуха пылеудаления
• Подключение распределителей и блоков подготовки воздуха
• Сборка и ремонт линий подачи сжатого воздуха на станке

Совместимость

• Пневмотрубка с наружным диаметром 8 мм из полиуретана или полиамида.
• Порт с внутренней резьбой 1/8". Перед установкой проверьте, что размер резьбы порта совпадает.

Как подключить

• Отрежьте трубку перпендикулярно оси резаком для трубок или острым ножом.
• Вставьте трубку в цангу до упора, затем потяните назад и убедитесь, что она зафиксирована.
• Чтобы снять трубку, сбросьте давление в линии, нажмите на синее кольцо и вытяните трубку.
• Резьбу затягивайте ключом по шестиграннику без чрезмерного усилия: латунь мягче стали.
