Пневматический дозатор SL8-01, резьба 1/8"

Пневматический дозатор SL8-01 это угловой регулятор потока воздуха (дроссель). Он вкручивается резьбой 1/8" в порт пневмоцилиндра или распределителя, а трубка подключается к цанге. Вращением регулировочного винта меняется сечение канала, а значит расход воздуха и скорость движения штока.

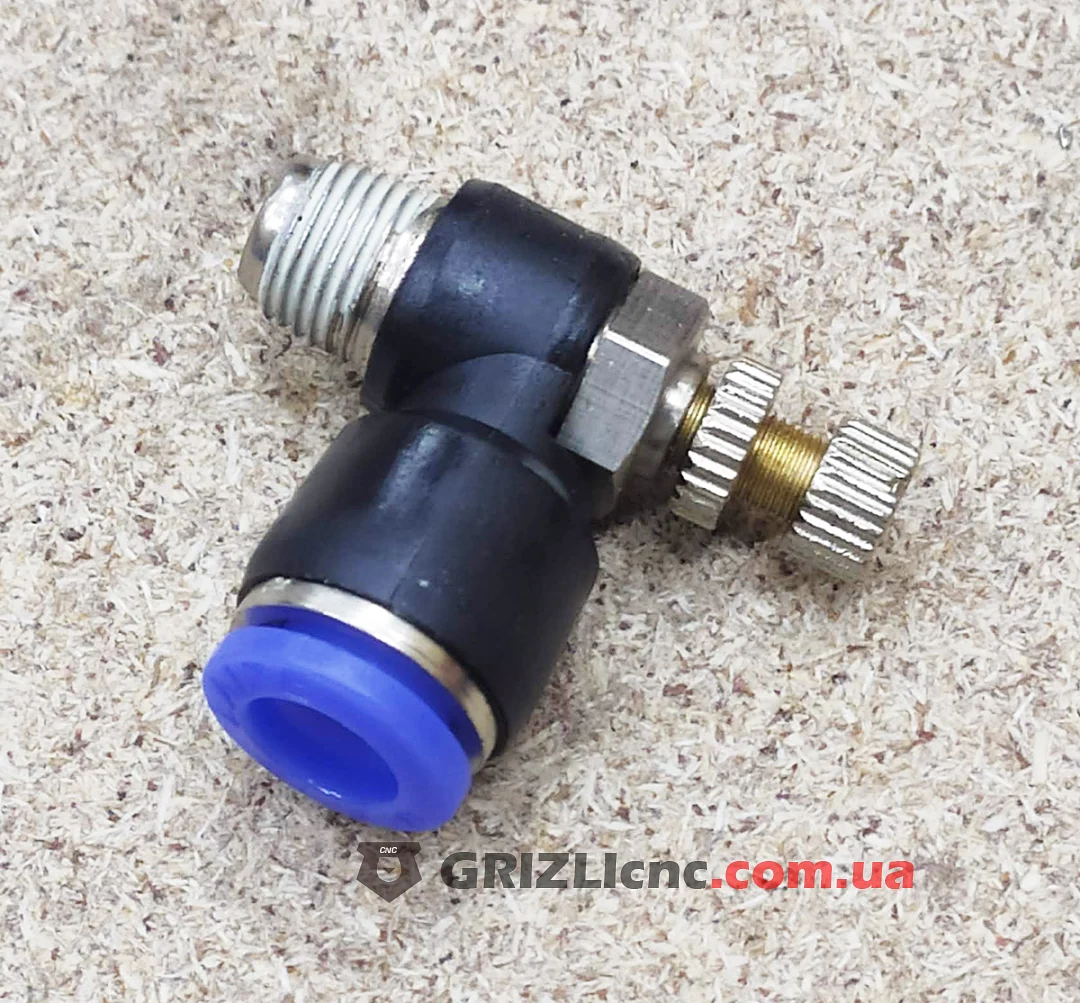

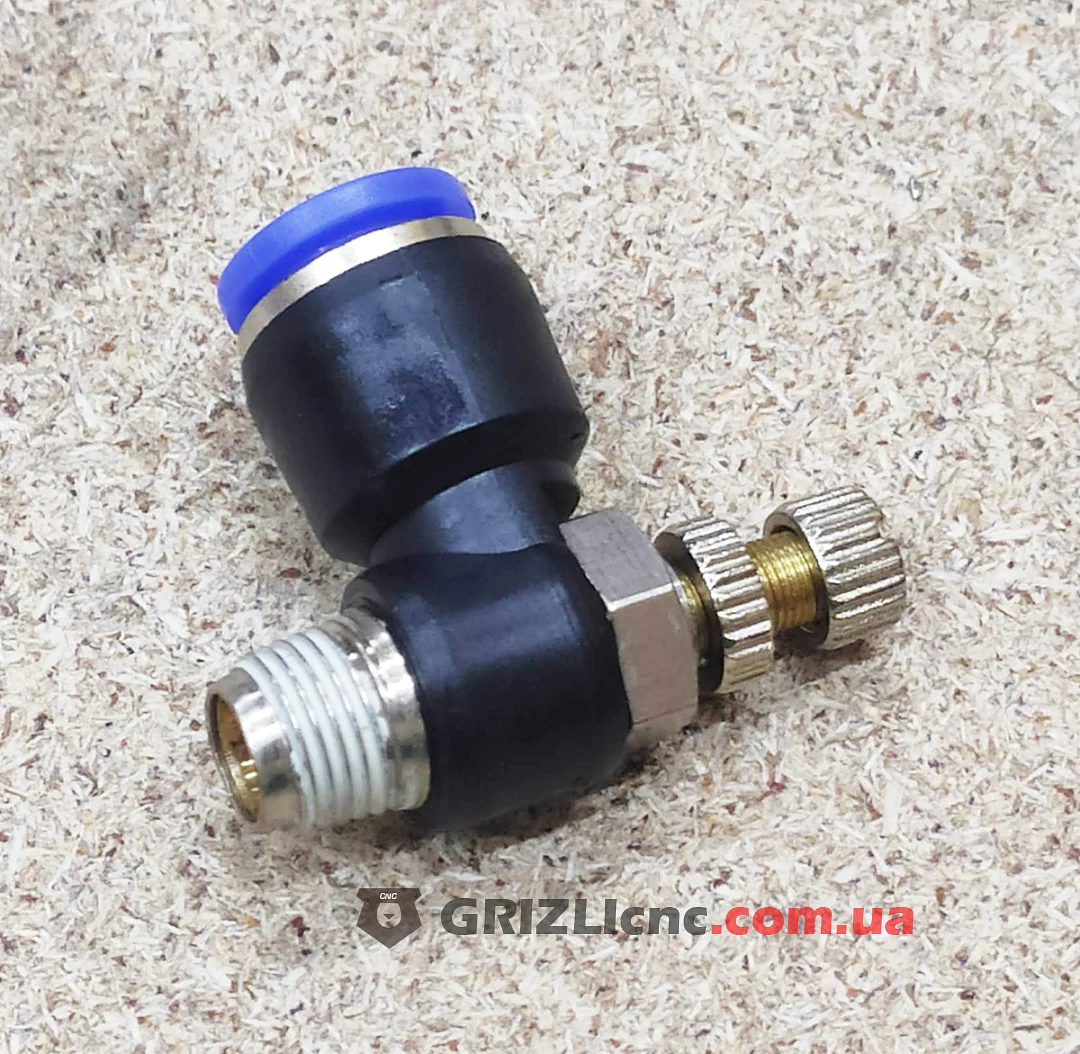

Конструкция

• Угловой корпус из чёрного пластика: трубка отходит под прямым углом к оси резьбы, это экономит место у порта.
• Металлическая наружная резьба 1/8" с шестигранником под ключ.
• Цанга быстроразъёмного соединения с синим кольцом для трубки 8 мм.
• Регулировочный винт с накатанной головкой и накатанной контргайкой, которая фиксирует настройку.

Зачем нужен регулятор потока

• Скорость пневмоцилиндра зависит от расхода воздуха. Без регулятора шток движется с максимальной скоростью и с ударом приходит в крайнее положение.
• Дроссель делает ход плавным и повторяемым, например при опускании прижима или кожуха пылеудаления.
• Регуляторы на двух портах цилиндра позволяют настроить скорость выдвижения и втягивания штока отдельно.

Как настроить

• Ослабьте накатанную контргайку.
• Закручивайте винт, чтобы уменьшить расход и замедлить шток, выкручивайте, чтобы ускорить.
• Настраивайте под рабочим давлением небольшими поворотами винта, проверяя ход цилиндра после каждого.
• Затяните контргайку, чтобы настройка не сбилась от вибрации.

Монтаж

• Резьбу затягивайте ключом по шестиграннику без чрезмерного усилия.
• Трубку отрежьте перпендикулярно оси и вставьте в цангу до упора. Для снятия сбросьте давление, нажмите на синее кольцо и вытяните трубку.
