Пневматический разветвитель PK-08 на 5 портов, трубка 8 мм

Пневматический разветвитель PK-08 раздаёт сжатый воздух от одной трубки к нескольким потребителям пневмосистемы станка. У него пять цанговых портов под трубку 8 мм: два на концах корпуса и три сбоку. Трубки подключаются без инструмента и без резьбовых соединений.

Конструкция

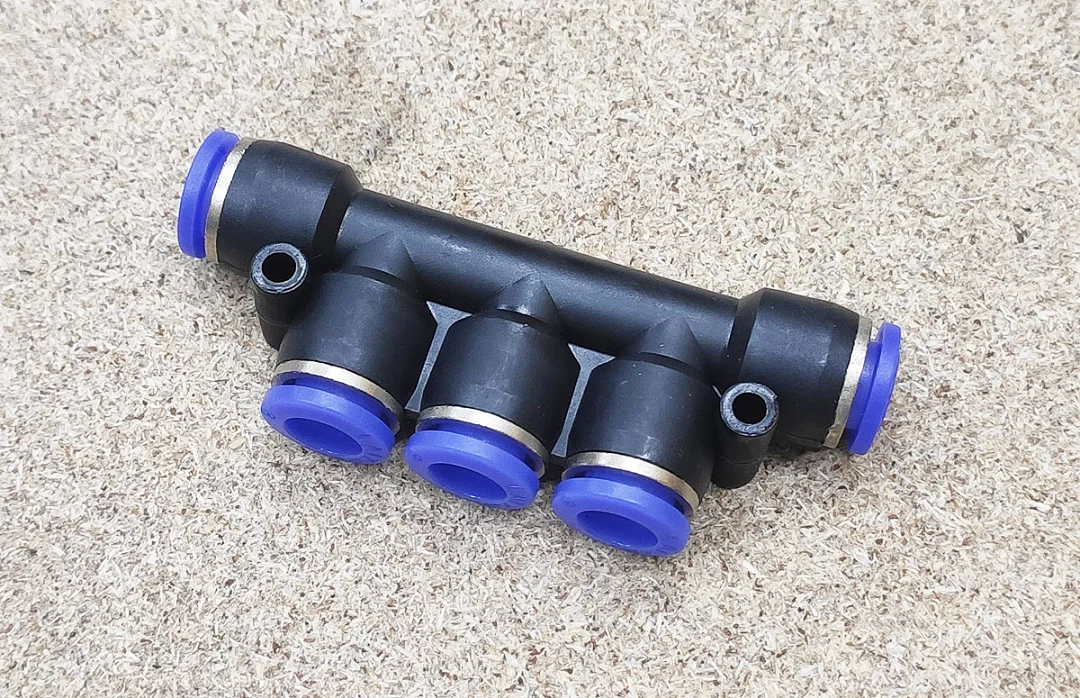

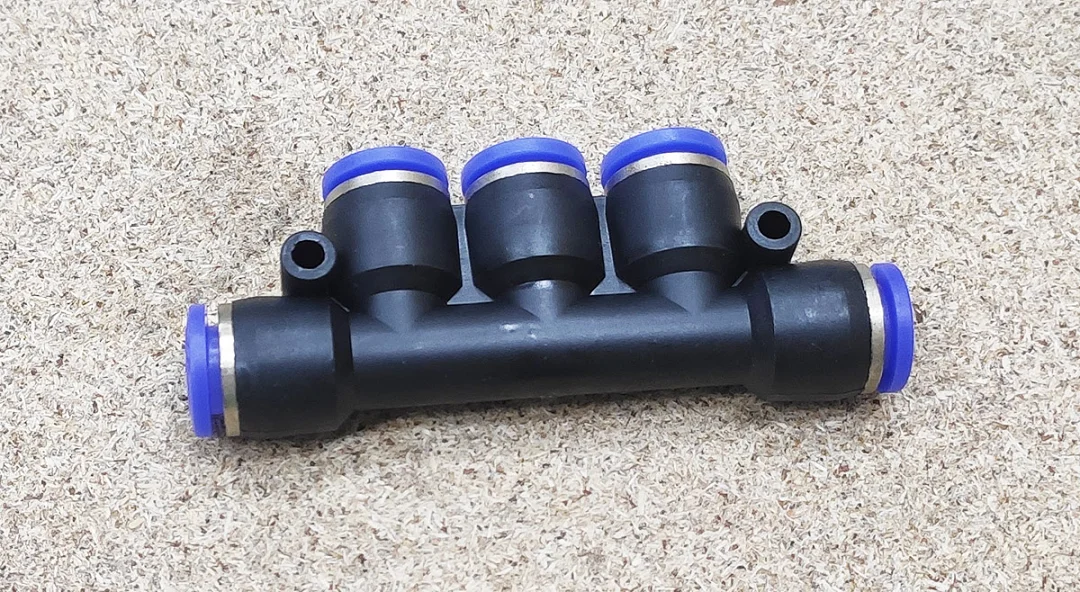

• Корпус из чёрного пластика с общим каналом, к которому выходят все порты.
• Пять цанговых портов с синими кольцами: два на концах по оси корпуса, три в ряд сбоку.
• Два ушка с отверстиями для крепления винтами к раме или панели.

Где применяется

• Раздача воздуха на несколько пневмоцилиндров прижимов заготовки
• Подвод воздуха к распределителям и другим узлам от одной магистрали
• Сборка компактной пневмолинии без отдельных тройников

Как подключить

• Подключите подачу воздуха к одному из портов, остальные используйте как выходы.
• Отрежьте трубку перпендикулярно оси, вставьте в порт до упора, затем потяните назад и убедитесь, что цанга её зафиксировала.
• Неиспользуемый порт закройте заглушкой для цанговых фитингов под трубку 8 мм, иначе воздух будет уходить в атмосферу.
• Чтобы снять трубку, сбросьте давление в линии, нажмите на синее кольцо и вытяните трубку.
• Закрепите корпус винтами через ушки, чтобы трубки не тянули разветвитель.
