Гибкий кабель-канал с внутренним сечением 18x25 мм для станка ЧПУ

Гибкий кабель-канал 18x25 мм укладывает кабели и шланги, идущие к подвижной части оборудования: порталу, каретке, печатающей головке. Внутреннее сечение 18x25 мм. Наружные размеры 36x24 мм (ширина x высота). Цвет чёрный, цена указана за 1 метр.

Что такое кабель-канал

Это цепь из пластиковых звеньев, соединённых шарнирами. Один конец цепи крепят к неподвижной части станка, другой к подвижной. При движении оси цепь перекатывается петлёй, и кабели внутри изгибаются по радиусу петли, а не ломаются в одной точке, не провисают и не трутся о раму.

Конструкция

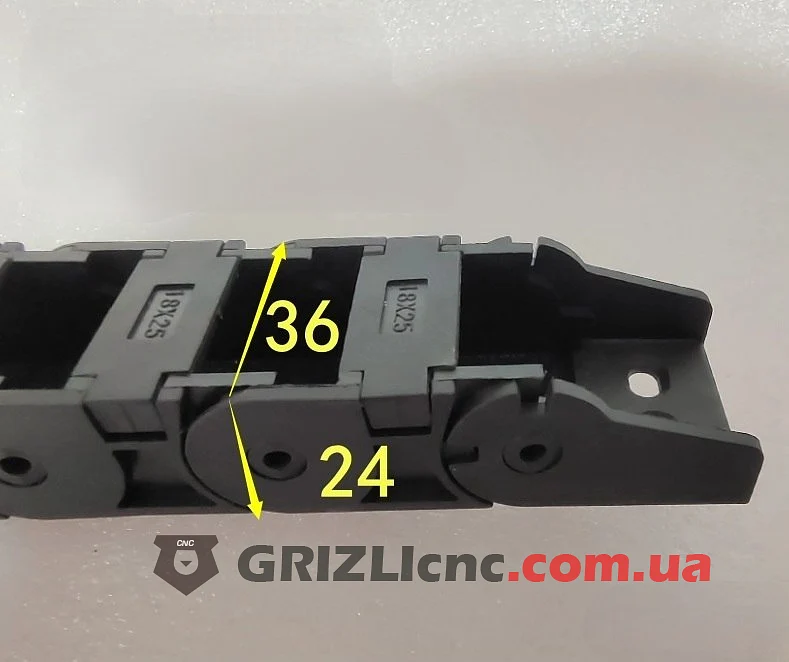

• На перемычках звеньев отлита маркировка 18X25.
• По данным поставщика наружная ширина 36 мм, высота 24 мм.
• Концевое крепление с отверстием под винт.

Где применяют

• Порталы и каретки фрезерных, лазерных и плазменных станков с ЧПУ: кабели двигателей и шпинделя, провода датчиков, шланги воздуха и охлаждения.

Как подобрать и установить

• Кабели и шланги должны свободно проходить в сечение 18x25 мм, оставьте запас места, чтобы они не тёрлись друг о друга.
• Минимальный радиус изгиба канала сверяйте по документации канала и сравнивайте с допустимым радиусом изгиба кабелей по их документации.
• Если неподвижный конец закреплён посередине хода, длина канала равна половине хода оси плюс длина петли изгиба. Радиус петли берите по документации канала.
• Длину меняют, добавляя или снимая звенья в шарнирах.
• Закрепите кабели стяжками у концевых креплений, чтобы они не вытягивались из канала при движении.
• Силовые кабели двигателей и шпинделя прокладывайте экранированными или отдельно от сигнальных проводов датчиков.
