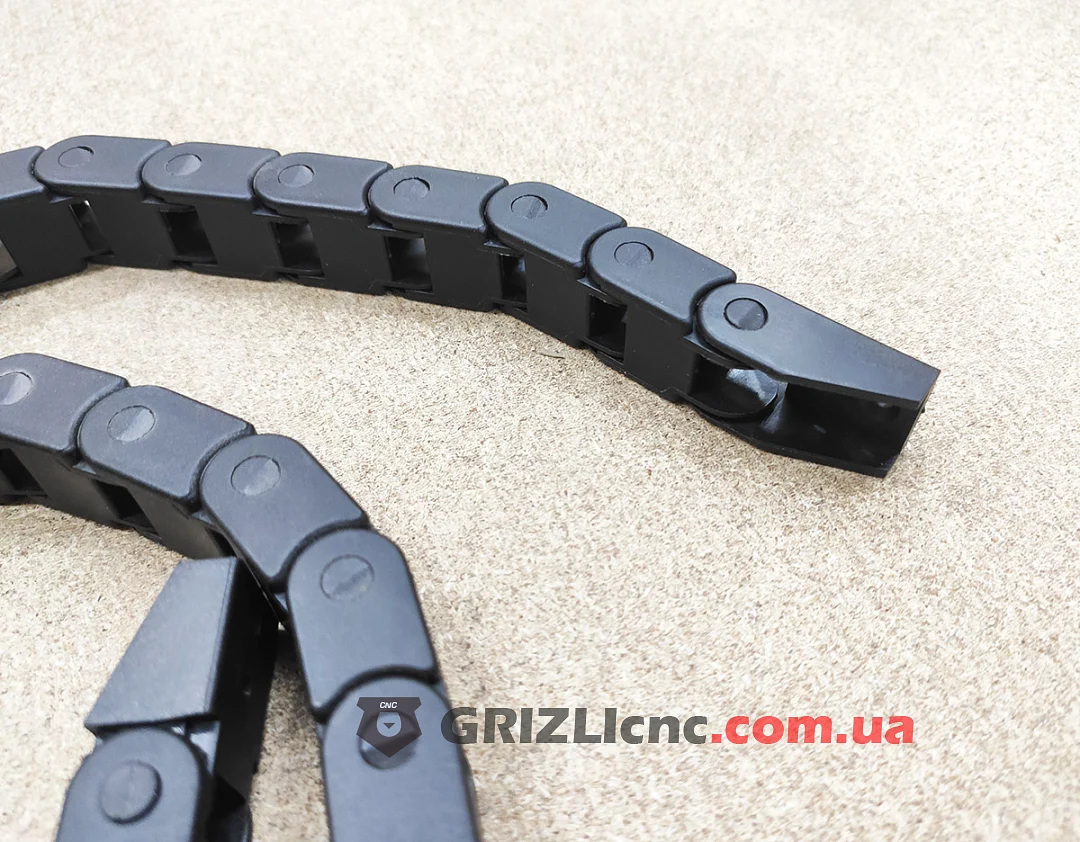

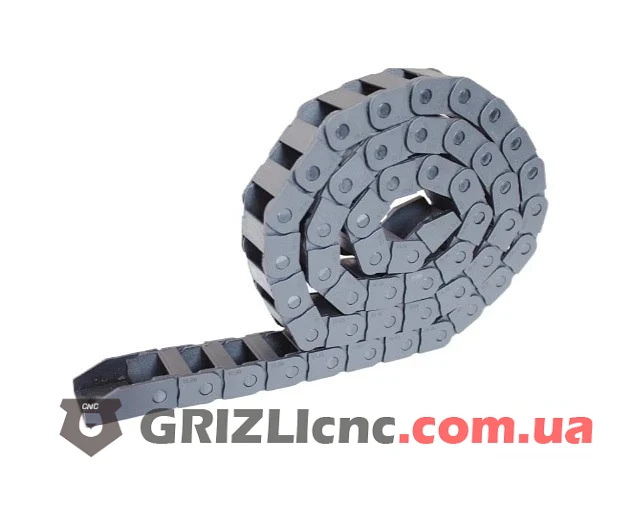

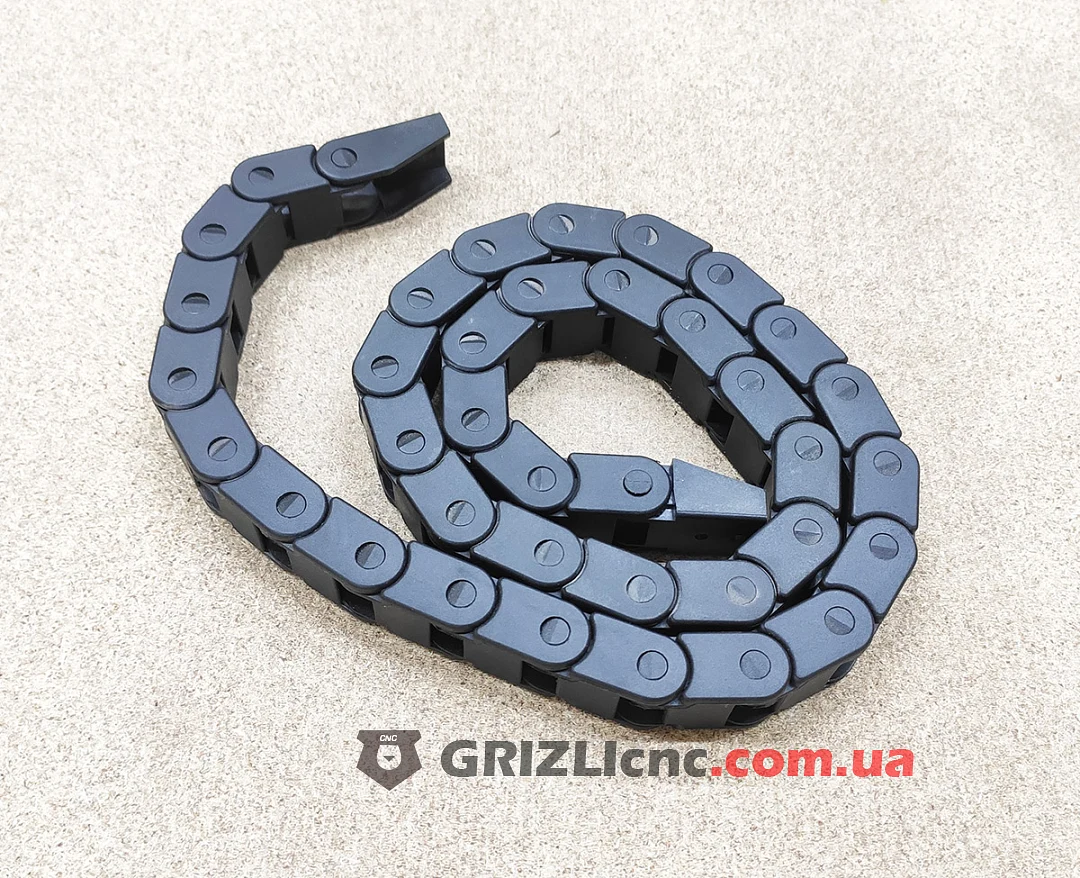

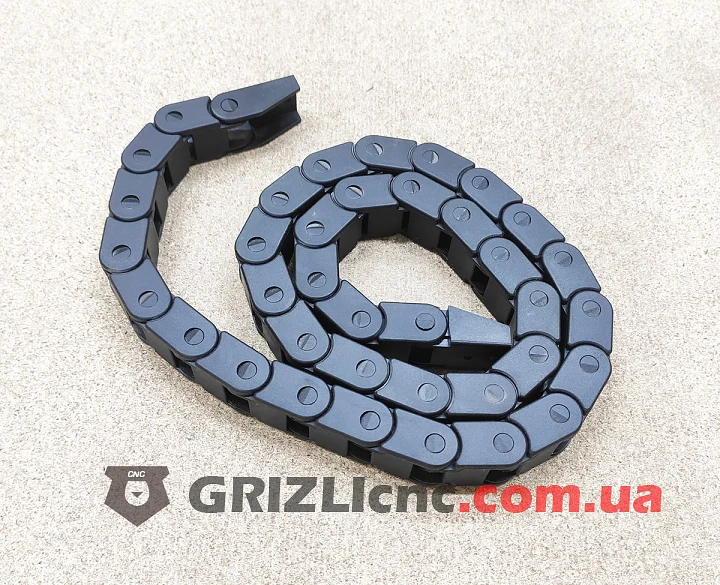

Кабель-канал 10x15 мм укладывает кабели и шланги, идущие к подвижной части оборудования: порталу, каретке, печатающей головке. Внутреннее сечение 10x15 мм. Цена указана за 1 метр.
Что такое кабель-канал
Это цепь из пластиковых звеньев, соединённых шарнирами. Один конец цепи крепят к неподвижной части станка, другой к подвижной. При движении оси цепь перекатывается петлёй, и кабели внутри изгибаются по радиусу петли, а не ломаются в одной точке, не провисают и не трутся о раму.
Где применяют
- Подвижные узлы 3D-принтеров, граверов и небольших станков с ЧПУ: тонкие провода двигателей, концевых выключателей и датчиков.
Как подобрать и установить
- Кабели и шланги должны свободно проходить в сечение 10x15 мм, оставьте запас места, чтобы они не тёрлись друг о друга.
- Минимальный радиус изгиба канала сверяйте по документации канала и сравнивайте с допустимым радиусом изгиба кабелей по их документации.
- Если неподвижный конец закреплён посередине хода, длина канала равна половине хода оси плюс длина петли изгиба. Радиус петли берите по документации канала.
- Длину меняют, добавляя или снимая звенья в шарнирах.
- Закрепите кабели стяжками у концевых креплений, чтобы они не вытягивались из канала при движении.
- Силовые кабели двигателей и шпинделя прокладывайте экранированными или отдельно от сигнальных проводов датчиков.
