Пуш-фітинг прямий PC8-02, різьба 1/4", трубка 8 мм

Пуш-фітинг прямий PC8-02 з’єднує пневматичну трубку із зовнішнім діаметром 8 мм з різьбовим портом 1/4". Це прямий швидкороз’ємний фітинг: трубка вставляється в цангу без інструмента, а різьбова частина вкручується в порт циліндра, розподільника, блока підготовки повітря або іншого вузла пневмосистеми верстата.

Конструкція

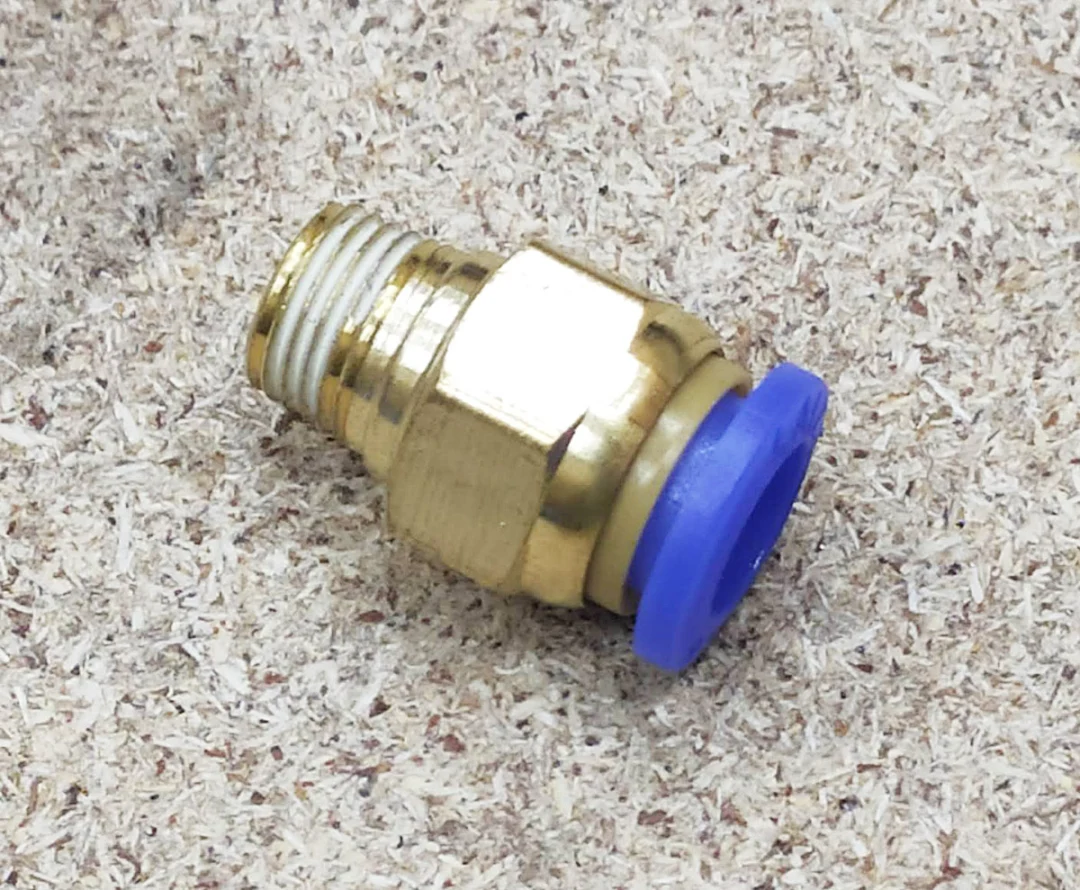

• Корпус з латуні з шестигранником під гайковий ключ.
• Зовнішня різьба 1/4" з нанесеним білим герметиком.

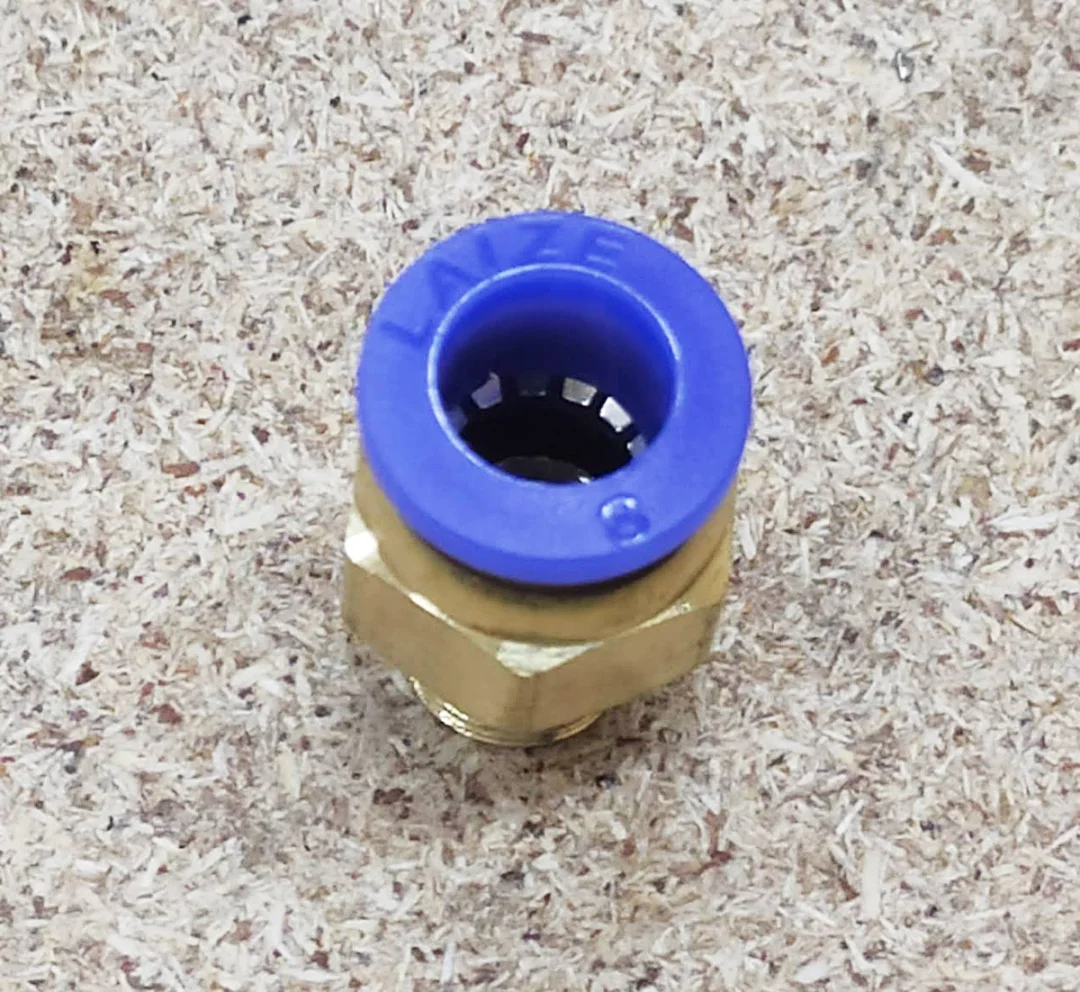

• Цанга із синім кільцем: трубка фіксується під час вставляння, а натискання на кільце звільняє її.

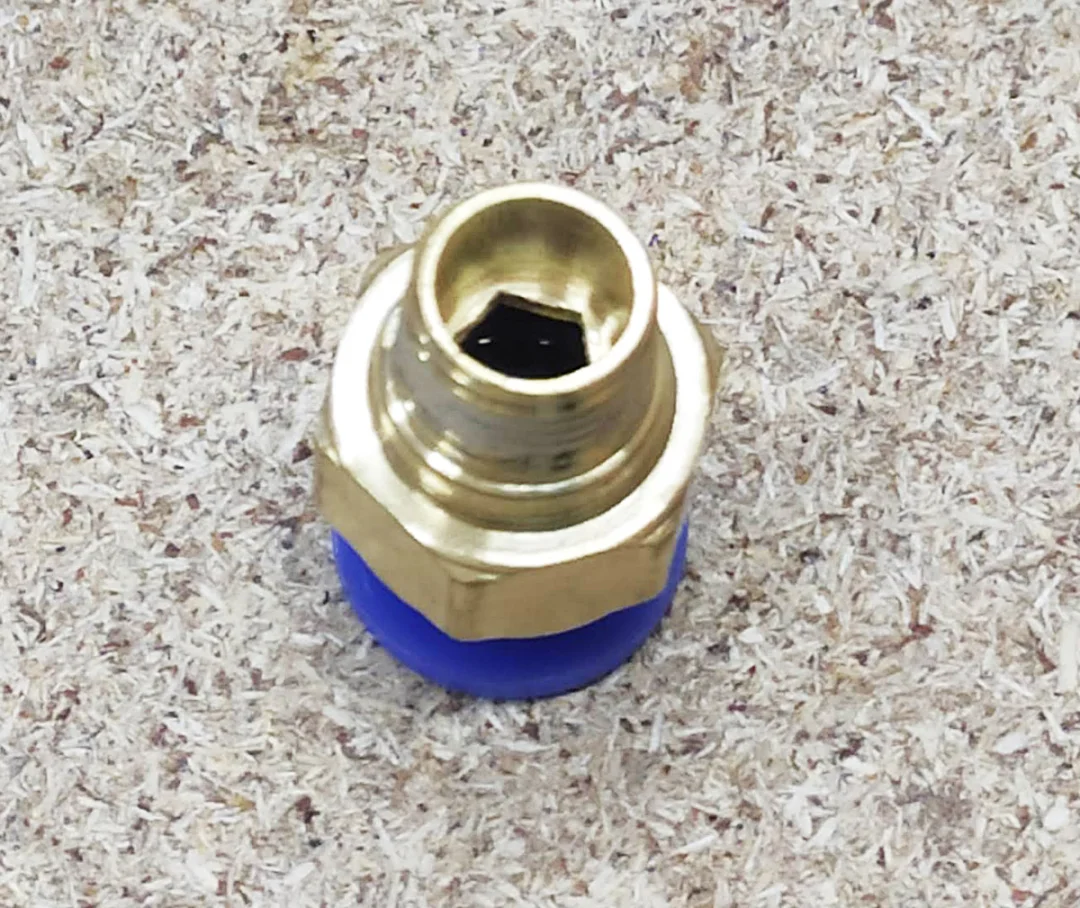

• Усередині різьбової частини є шестигранне гніздо: фітинг можна закрутити шестигранним ключем, якщо до шестигранника корпусу важко підійти.

Де застосовується

• Підключення пневмоциліндрів притисків заготовки і підйому кожуха пиловидалення
• Підключення розподільників і блоків підготовки повітря
• Складання й ремонт ліній подачі стисненого повітря на верстаті

Сумісність

• Пневмотрубка із зовнішнім діаметром 8 мм з поліуретану або поліаміду.
• Порт із внутрішньою різьбою 1/4". Перед встановленням перевірте, що розмір різьби порту збігається.

Як підключити

• Відріжте трубку перпендикулярно до осі різаком для трубок або гострим ножем.
• Вставте трубку в цангу до упору, потім потягніть назад і переконайтеся, що вона зафіксована.
• Щоб зняти трубку, скиньте тиск у лінії, натисніть на синє кільце й витягніть трубку.
• Різьбу затягуйте ключем по шестиграннику без надмірного зусилля: латунь м’якша за сталь.
