Заглушка 1/4" із зовнішньою різьбою під внутрішній шестигранник

Заглушка 1/4" під внутрішній шестигранник закриває невикористаний різьбовий порт у пневмосистемі верстата, щоб стиснене повітря не виходило в атмосферу. Заглушка закручується шестигранним ключем і не має виступної головки.

Конструкція

• Латунний корпус із зовнішньою різьбою 1/4".
• Шестигранне гніздо під ключ у торці.
• Без головки: уся висота заглушки припадає на різьбу.

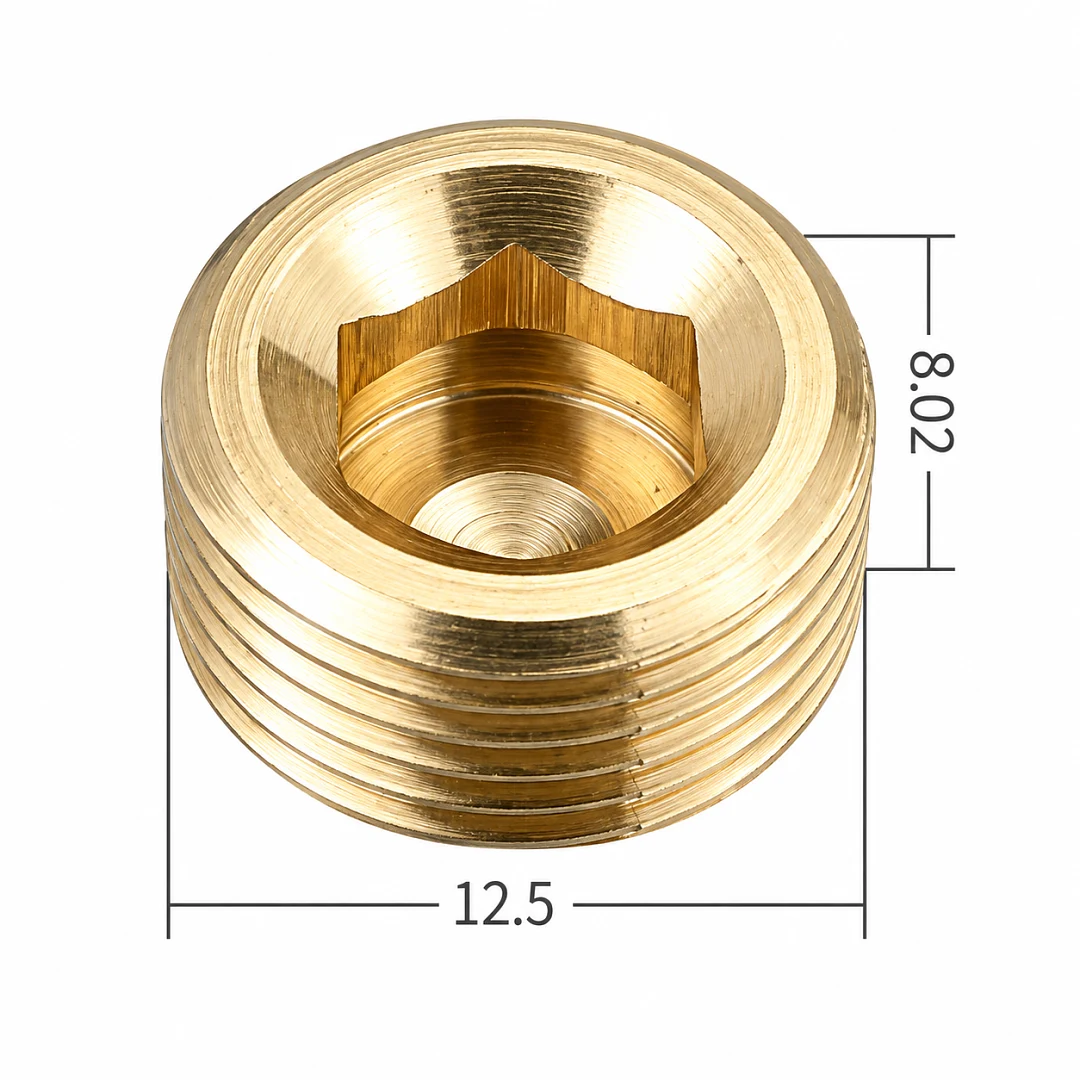

• Розміри за кресленням: діаметр 12.5 мм, висота 8.02 мм.

Де застосовується

• Зайві порти розподільників і колекторів
• Порт манометра на регуляторі тиску, якщо манометр не встановлений
• Тимчасове закриття порту під час ремонту або перекомпонування пневмолінії

Монтаж

• Намотайте на різьбу стрічку ФУМ або нанесіть різьбовий герметик.
• Закручуйте шестигранним ключем відповідного розміру без надмірного зусилля: латунь м’якша за сталь.
• Перевірте з’єднання під тиском мильним розчином: витік видно за бульбашками.
• Перед зняттям заглушки скиньте тиск у лінії.
