Разные детали и инструмент для обслуживания станка ЧПУ

Зачем нужен отдельный инструмент для станка

Разные детали и инструмент для станка ЧПУ нужны для сборки, смены фрез и регулярного обслуживания. На станке работают резьбовые соединения разных размеров: цанговая гайка шпинделя, болты рамы и портала, винты кареток и опор, винты клемм в электрошкафу. Инструмент неподходящего размера срывает грани гаек и шлицы винтов, а недотянутое соединение ослабевает от вибрации.

Ключи для цанговой гайки

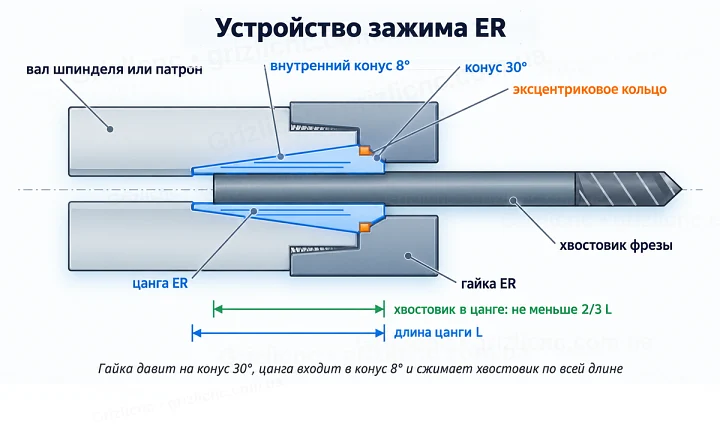

Цанговую гайку ER затягивают двумя ключами: один держит вал шпинделя за лыски, второй вращает гайку. Гайка при затяжке сжимает цангу в конусе вала, и цанга обжимает хвостовик фрезы. Цангу сначала защёлкивают в гайку, затем вставляют фрезу и наворачивают гайку на вал.

• Ключ подбирают по серии гайки: ER11, ER16, ER20 и ER25 имеют разный наружный диаметр.
• Затягивайте гайку без удлинителя на ключе: перетяжка деформирует цангу и увеличивает биение.
• Перед установкой протрите конус вала, цангу и хвостовик от пыли и смолы.

Рожковые ключи с трещоткой

Ключ с трещоткой затягивает гайку без перестановки ключа после каждого поворота. Это удобно на болтах рамы, портала и опор винта, где для ключа остаётся малый угол поворота. Головку с трещоткой надевают на гайку сбоку, как рожковый ключ, или сверху, как накидной. Перед протяжкой проверьте, что направление трещотки выставлено на затяжку.

Отвёртки для клемм

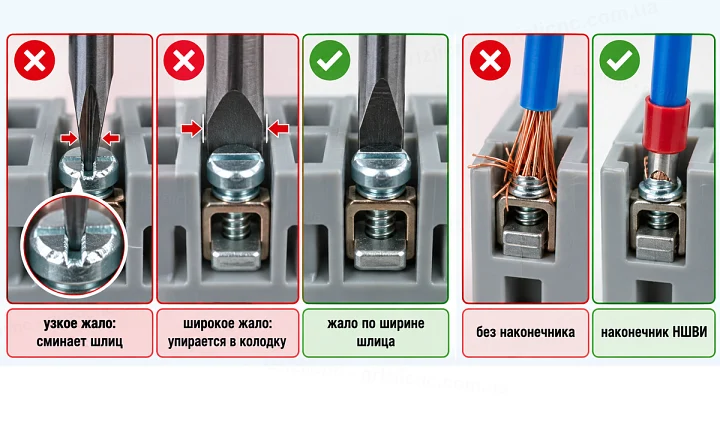

• Винтовые клеммы драйверов, контроллеров и блоков питания затягивают шлицевой отвёрткой с шириной жала, равной ширине шлица. Узкое жало сминает шлиц, широкое упирается в стенки клеммной колодки.
• Клеммы автоматов и реле затягивают крестовой отвёрткой PH или PZ по маркировке на винте.
• Многожильный провод перед зажимом обжимают наконечником НШВИ: незажатые жилы перегреваются и замыкают на соседнюю клемму.
• Для работы в шкафу под напряжением отвёртки не применяют: все подключения выполняют при отключённом питании.

Шестигранные ключи

Винты с внутренним шестигранником крепят каретки, опоры винтов, муфты и моторные плиты. Ключ вставляют в шестигранник на всю глубину, иначе грани винта срываются. Для винтов муфт и кареток применяют ключи с шаровым концом только для наживления, а окончательную затяжку делают прямым концом.

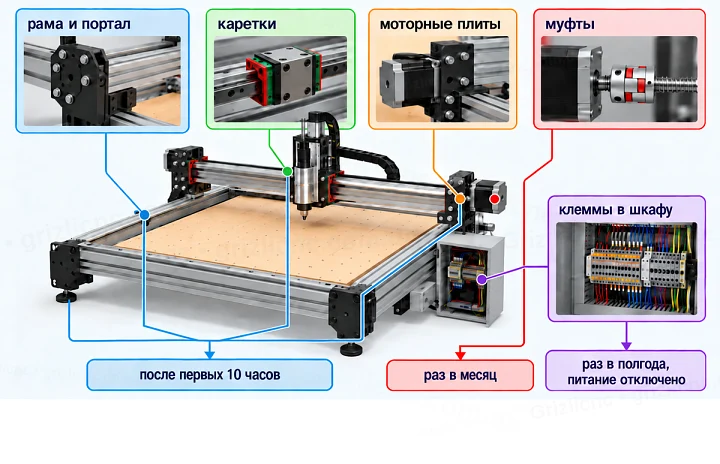

Регулярная протяжка крепежа

• После первых 10 часов работы нового станка протяните болты рамы, портала, кареток и моторных плит.
• Раз в месяц проверяйте затяжку винтов муфт на валах двигателей и винтов.
• Раз в полгода при отключённом питании протягивайте винты клемм в электрошкафу: медь под винтом со временем проседает, и контакт ослабевает.
• Для резьбы, которая откручивается от вибрации, наносите фиксатор резьбы средней прочности.
