Різні деталі та інструмент для обслуговування верстата ЧПУ

Навіщо потрібен окремий інструмент для верстата

Різні деталі та інструмент для верстата ЧПУ потрібні для збирання, заміни фрез і регулярного обслуговування. На верстаті працюють різьбові з’єднання різних розмірів: цангова гайка шпинделя, болти рами і портала, гвинти кареток і опор, гвинти клем в електрошафі. Інструмент невідповідного розміру зриває грані гайок і шліци гвинтів, а недотягнуте з’єднання слабшає від вібрації.

Ключі для цангової гайки

Цангову гайку ER затягують двома ключами: один тримає вал шпинделя за лиски, другий обертає гайку. Гайка під час затягування стискає цангу в конусі вала, і цанга обтискає хвостовик фрези. Цангу спочатку защіпають у гайку, потім вставляють фрезу і накручують гайку на вал.

• Ключ підбирають за серією гайки: ER11, ER16, ER20 і ER25 мають різний зовнішній діаметр.
• Затягуйте гайку без подовжувача на ключі: перетягування деформує цангу і збільшує биття.
• Перед встановленням протріть конус вала, цангу і хвостовик від пилу і смоли.

Ріжкові ключі з тріскачкою

Ключ із тріскачкою затягує гайку без переставляння ключа після кожного повороту. Це зручно на болтах рами, портала і опор гвинта, де для ключа залишається малий кут повороту. Голівку з тріскачкою надягають на гайку збоку, як ріжковий ключ, або зверху, як накидний. Перед протягуванням перевірте, що напрямок тріскачки виставлено на затягування.

Викрутки для клем

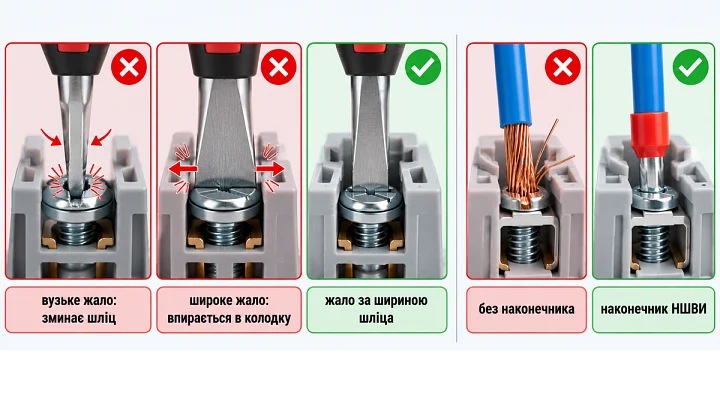

• Гвинтові клеми драйверів, контролерів і блоків живлення затягують шліцьовою викруткою з шириною жала, що дорівнює ширині шліца. Вузьке жало зминає шліц, широке впирається в стінки клемної колодки.
• Клеми автоматів і реле затягують хрестовою викруткою PH або PZ за маркуванням на гвинті.
• Багатожильний дріт перед затисканням обтискають наконечником НШВИ: незатиснуті жили перегріваються і замикають на сусідню клему.
• Для роботи в шафі під напругою викрутки не застосовують: усі підключення виконують при відключеному живленні.

Шестигранні ключі

Гвинти з внутрішнім шестигранником кріплять каретки, опори гвинтів, муфти і моторні плити. Ключ вставляють у шестигранник на всю глибину, інакше грані гвинта зриваються. Для гвинтів муфт і кареток ключі з кульовим кінцем застосовують лише для наживлення, а остаточне затягування роблять прямим кінцем.

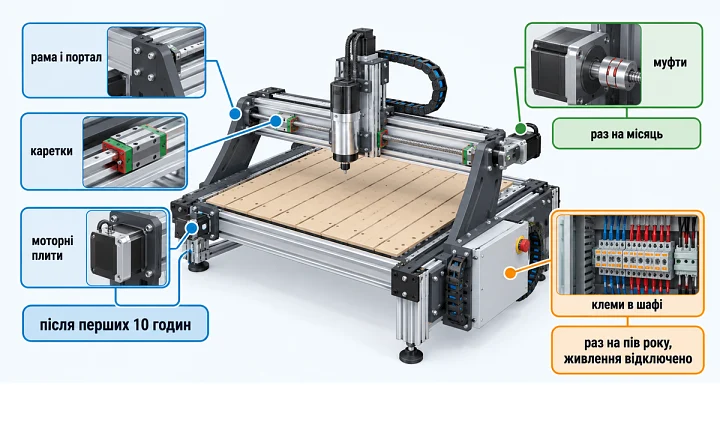

Регулярне протягування кріплення

• Після перших 10 годин роботи нового верстата протягніть болти рами, портала, кареток і моторних плит.
• Раз на місяць перевіряйте затягування гвинтів муфт на валах двигунів і гвинтів.
• Раз на пів року при відключеному живленні протягуйте гвинти клем в електрошафі: мідь під гвинтом з часом просідає, і контакт слабшає.
• Для різьби, яка відкручується від вібрації, наносьте фіксатор різьби середньої міцності.
