Гнучкий кабель-канал з внутрішнім перерізом 35x50 мм для верстата ЧПУ

Гнучкий кабель-канал 35x50 мм вкладає кабелі й шланги, що йдуть до рухомої частини обладнання: порталу, каретки, друкувальної головки. Внутрішній переріз 35x50 мм. Зовнішні розміри 72x52 мм (ширина x висота). Колір чорний, ціна вказана за 1 метр.

Що таке кабель-канал

Це ланцюг з пластикових ланок, з’єднаних шарнірами. Один кінець ланцюга кріплять до нерухомої частини верстата, інший до рухомої. Під час руху осі ланцюг перекочується петлею, і кабелі всередині згинаються по радіусу петлі, а не ламаються в одній точці, не провисають і не труться об раму.

Конструкція

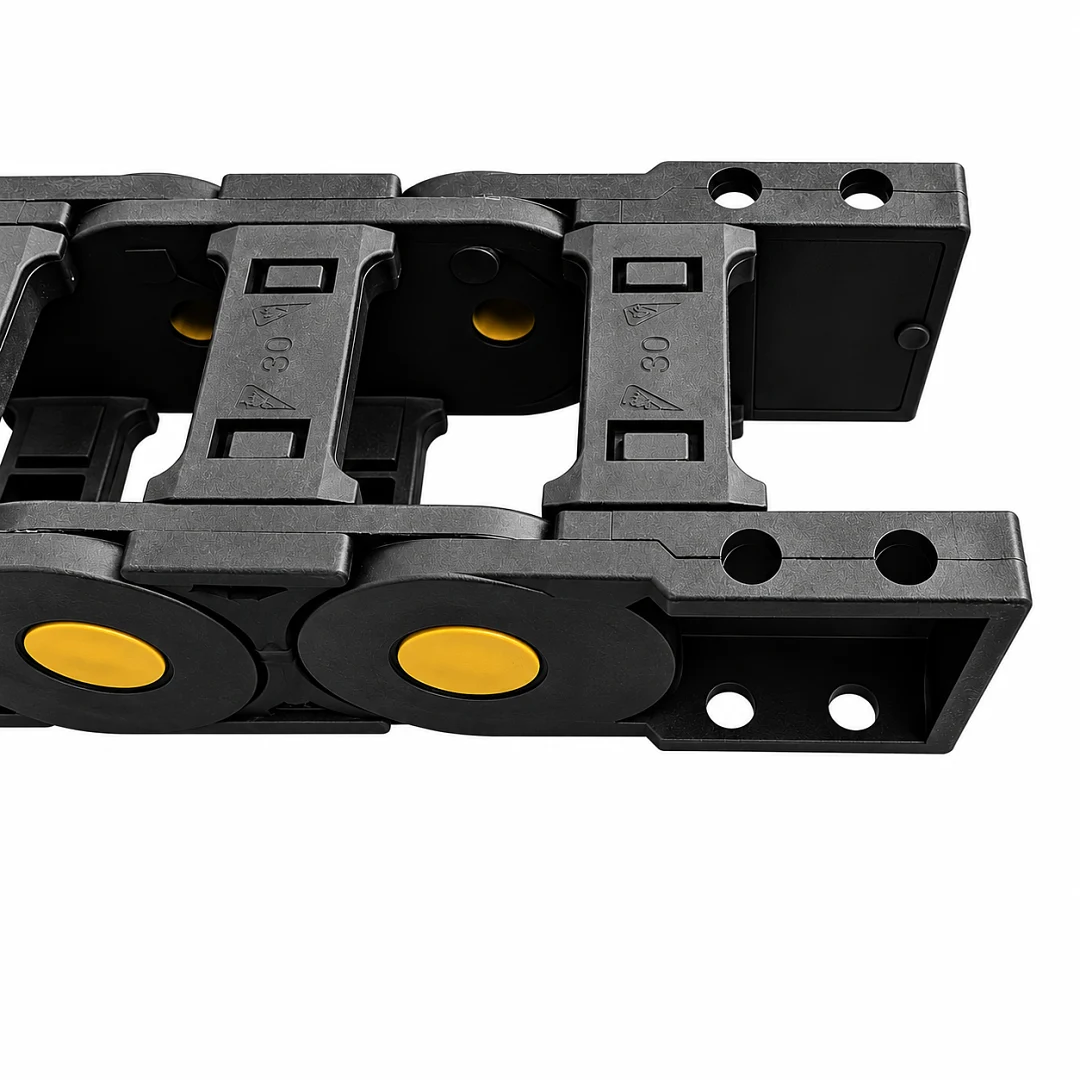

• Ланки рамкового типу з перемичками на защіпках, на шарнірах жовті вставки.

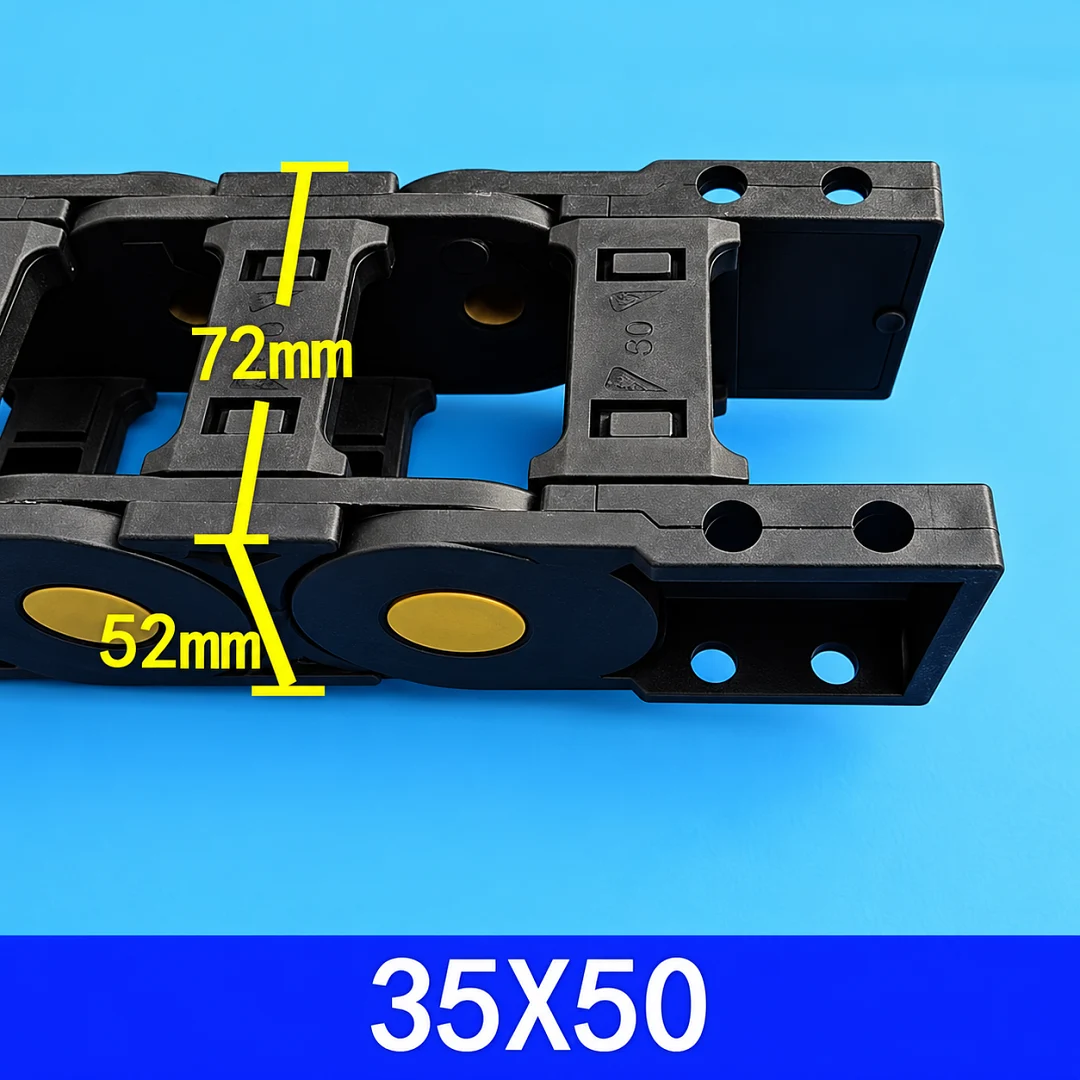

• За даними постачальника зовнішня ширина 72 мм, висота 52 мм.
• Кінцеві кріплення з отворами під гвинти.

Де застосовують

• Портали й каретки фрезерних, лазерних і плазмових верстатів з ЧПУ: кабелі двигунів і шпинделя, дроти датчиків, шланги повітря й охолодження.

Як підібрати і встановити

• Кабелі й шланги мають вільно проходити в переріз 35x50 мм, залиште запас місця, щоб вони не терлися один об одний.
• Мінімальний радіус згину каналу звіряйте за документацією каналу і порівнюйте з допустимим радіусом згину кабелів за їхньою документацією.
• Якщо нерухомий кінець закріплений посередині ходу, довжина каналу дорівнює половині ходу осі плюс довжина петлі згину. Радіус петлі беріть за документацією каналу.
• Довжину змінюють, додаючи або знімаючи ланки в шарнірах.
• Закріпіть кабелі стяжками біля кінцевих кріплень, щоб вони не витягалися з каналу під час руху.
• Силові кабелі двигунів і шпинделя прокладайте екранованими або окремо від сигнальних дротів датчиків.
