Що належить до оснащення лазерного верстата
Оснащення для лазерного верстата CO2 забезпечує умови, в яких лазерна трубка й оптика працюють стабільно і довго. Трубка створює промінь, а допоміжні системи відводять тепло, прибирають продукти горіння, подають повітря в різ і тримають оптику на місці. Відмова будь-якої з них одразу позначається на різі: падає потужність, обвуглюються кромки, збивається юстування.
Система
Що робить
Що буде без неї
Чилер
охолоджує трубку водою
перегрів і падіння потужності, тріщина трубки
Витяжка
видаляє дим із робочої зони
наліт на оптиці, кіптява на кромках, дим у приміщенні
Компресор
подає повітря в сопло голови
полум’я на матеріалі, наліт на лінзі
Дзеркала, лінза, кріплення
ведуть і фокусують промінь
промінь іде з центру, різ нерівний
Шлях променя й оптика

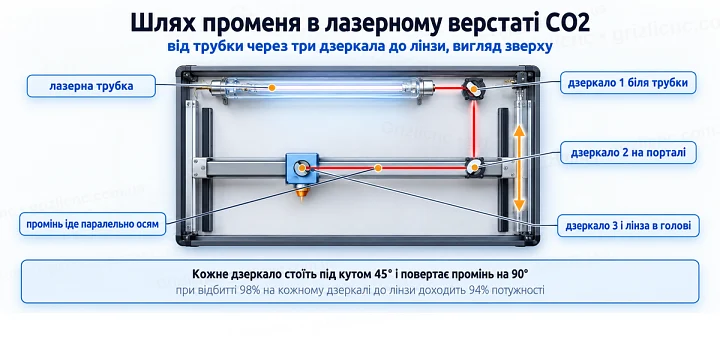

Промінь виходить із трубки, відбивається від трьох дзеркал і через фокусувальну лінзу в голові потрапляє на матеріал. Перше дзеркало стоїть нерухомо біля трубки, друге їде з порталом, третє разом із лінзою в лазерній голові. Тримачі дзеркал з регулювальними гвинтами, опори трубки і сама голова належать до деталей лазерного верстата. Забруднення будь-якого дзеркала або лінзи знижує потужність на матеріалі, а зсув тримача відводить промінь з центру.
Охолодження трубки

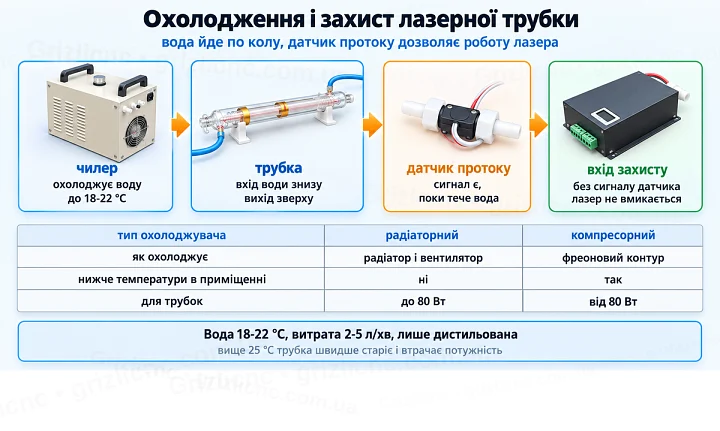

ККД трубки CO2 становить 10-20 %, решта потужності стає теплом, і його забирає вода в сорочці охолодження. Чилер прокачує воду по контуру і тримає її температуру. Датчик протоку і сигнал аварії чилера підключають до входу захисту по воді, щоб лазер не вмикався без охолодження.
Компресорний чилер CW-5000: терморегулятор на передній панелі та лампи Alarm і Normal
Видалення диму й обдув
Під час різання і гравіювання утворюються дим і пари смоли. Витяжка равлик видаляє їх із робочої зони через повітровід на вулицю, а компресор подає повітря в сопло лазерної голови: потік видуває продукти горіння з різу, гасить полум’я і створює під лінзою надлишковий тиск, який не пускає дим до оптики.
Витяжка равлик 550 Вт: спіральний корпус, двигун і бічний патрубок під повітровід
Механіка верстата
Напрямні, каретки, паси і кріплення трубки та дзеркал забезпечують точне переміщення голови і нерухомість оптики. Ослаблений пас дає зсув малюнка, брудна напрямна дає ривки на гравіюванні, а люфт тримача дзеркала збиває юстування при кожному розгоні портала.
Графік обслуговування
Коли
Що перевірити
Перед роботою
рівень і протік води, температура на чилері, робота витяжки та обдуву
Раз на тиждень
чистота лінзи і дзеркал, сопло голови, шланг обдуву
Раз на місяць
заміна води в чилері, чищення крильчатки і повітроводу витяжки, натяг пасів, чищення напрямних
Раз на пів року
юстування променя за трьома дзеркалами, протягування кріплень трубки і тримачів дзеркал
Заливайте в чилер лише дистильовану воду.
Чистіть оптику спеціальною рідиною і безворсовою серветкою, не торкайтеся лінзи пальцями.
Усі роботи в електричній частині виконуйте при відключеному від мережі верстаті.
