Лазерна головка CO2 для лінзи 20 мм і два квадратні кріплення дзеркал 25 мм

Лазерна головка CO2 для лінзи 20 мм з двома кріпленнями дзеркал 25 мм утворює оптичний тракт верстата: кріплення спрямовують промінь від трубки до головки, а головка повертає його вниз і фокусує лінзою.

Параметри

• Діаметр дзеркал: 25 мм.
• Діаметр лінзи: 20 мм.
• Матеріал: алюміній.

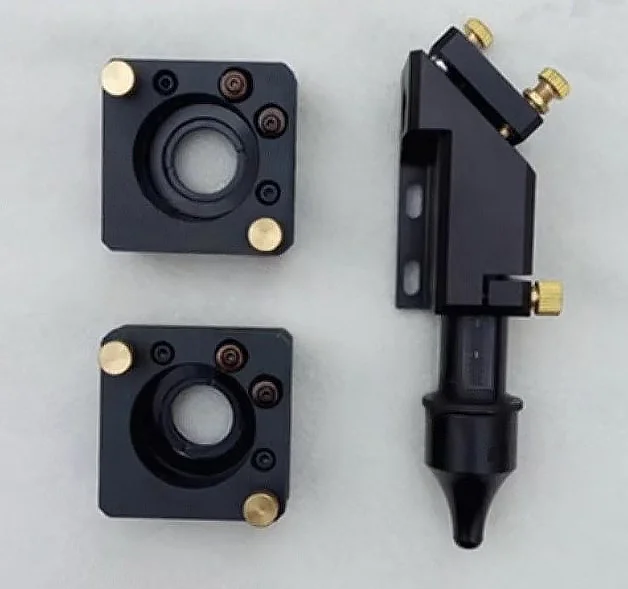

Комплектація

• Два квадратні кріплення дзеркал без кронштейнів, з латунними регулювальними гвинтами.
• Лазерна головка на Г-подібній пластині з пазами: кріплення дзеркала з латунними гвинтами, тубус і носик.
• Деталі чорного кольору.
• Лінза та дзеркала в комплект не входять.

Встановлення

• Кронштейни для кріплень дзеркал підбирайте під корпус вашого верстата.
• Усі роботи виконуйте при відключеному від мережі верстаті.
• Не торкайтеся робочих поверхонь дзеркал і лінзи пальцями.
• Після встановлення виконайте юстування променя по дзеркалах і перевірте потрапляння променя в центр лінзи.
