Датчики для лазерного верстата CO2

Навіщо потрібні датчики на лазерному верстаті

Датчики для лазерного верстата CO2 контролюють роботу вузлів, від яких залежить збереження лазерної трубки: охолодження і струм розряду. Сигнали датчиків надходять на входи захисту блока живлення лазера або контролера верстата, а вимірювальні прилади показують оператору поточний режим роботи трубки. Скляна трубка виходить з ладу за секунди роботи без води і поступово втрачає ресурс при струмі вищому за паспортний, тому ці два параметри контролюють на кожному верстаті.

Датчик протоку води

• Лазерна трубка CO2 охолоджується проточною водою. Датчик протоку встановлюють у контур охолодження, і він передає сигнал про наявність потоку.

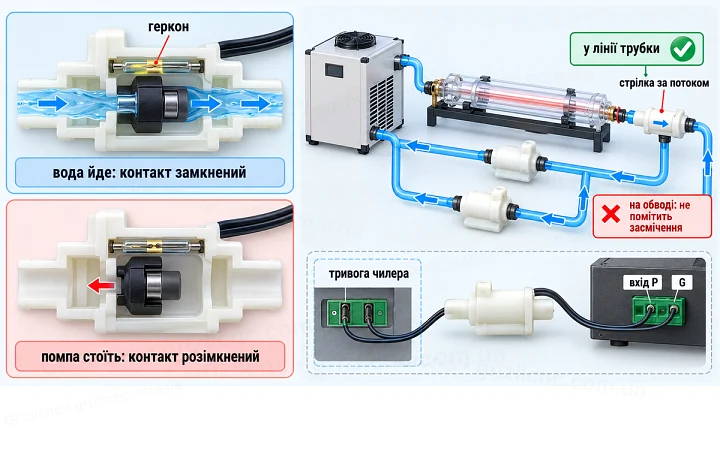

• Усередині датчика стоїть рухомий елемент, який потік води зміщує до герконового контакту. Поки вода йде з витратою не нижче порогу спрацювання, контакт замкнений; при зупинці помпи він розмикається. Поріг вказано в параметрах датчика, наприклад витрата від 0.75 л/хв.
• Датчик підключають до входу захисту за водою: вхід P у блока живлення лазера або вхід WP у контролера. Підключають до одного з цих входів.
• Коли захист увімкнено і сигналу від датчика немає, лазер не вмикається.

Датчик ставлять у ту саму лінію, якою вода проходить через трубку, а не на обвідний відвід: так він спрацює і при засміченні або перетиснутому шлангу трубки. Стрілка на корпусі показує напрямок потоку. Якщо в чилера є вихід тривоги, його контакт вмикають послідовно з датчиком протоку на той самий вхід захисту: лазер зупиниться і при перегріві води.

Міліамперметр

• Потужність випромінювання трубки залежить від струму розряду, струм вимірюють у міліамперах.

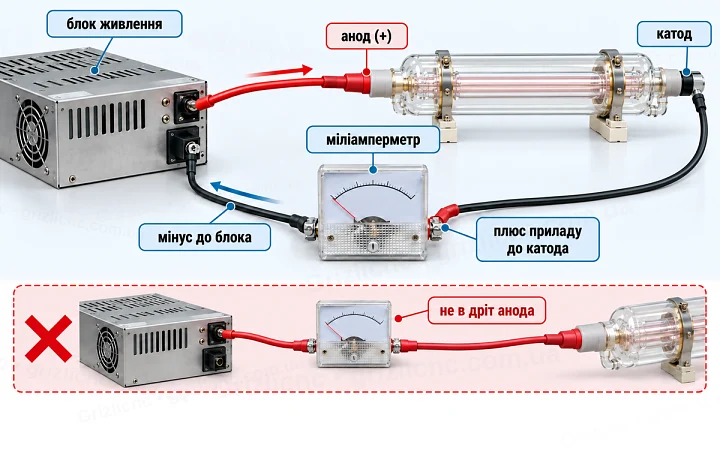

• Міліамперметр вмикають у коло між катодом трубки і виводом блока живлення: плюс приладу до катода, мінус до зворотного виводу блока.
• За приладом контролюють, щоб струм не перевищував максимальний струм з паспорта трубки.
• Межа шкали приладу має бути не меншою за максимальний струм трубки.

Клас точності стрілочного приладу задає похибку у відсотках від межі шкали. У приладу класу 2.5 зі шкалою 30 мА похибка становить 30 × 0,025 = 0,75 мА, у приладу зі шкалою 50 мА вже 1,25 мА. Тому шкалу вибирають найближчу зверху до максимального струму трубки: для трубки з максимумом 26 мА підходить шкала 30 мА, а шкала 50 мА потрібна трубкам зі струмом понад 30 мА.

Інші датчики верстата

• Кінцеві вимикачі осей підключають до входів кінцевиків контролера.

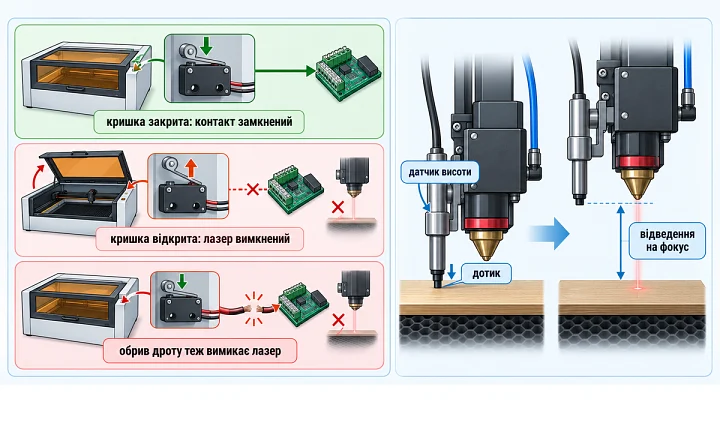

• Датчик відкриття кришки підключають до входу захисту контролера, щоб при відкритій кришці лазер вимикався. Для цього беруть контакт, який замкнений при закритій кришці: обрив дроту тоді теж вимикає лазер.
• Датчик висоти (автофокус) кріплять на лазерну голову. Стіл або голова опускаються, щуп торкається матеріалу, контролер запам’ятовує координату і відводить голову на задану відстань, що дорівнює фокусу лінзи.

Встановлення і перевірка

• Усі підключення виконуйте при відключеному від мережі верстаті.
• Після встановлення датчика протоку перевірте захист: при зупиненій помпі лазер не повинен вмикатися.
• Не вимикайте і не перемикайте захист за водою перемичкою.
• Дотримуйтеся полярності під час підключення міліамперметра постійного струму.
• Міліамперметр встановлюють у вертикальному положенні, якщо це вказано символом на шкалі: в іншому положенні стрілка показує з додатковою похибкою.

Типові помилки

• Вхід захисту замкнено перемичкою «на час», і верстат працює без датчика протоку.
• Датчик протоку стоїть проти напрямку стрілки і не замикається.
• Міліамперметр увімкнено в розрив високовольтного дроту анода, а не в коло катода.
• Прилад зі шкалою 50 мА стоїть на трубці з максимумом 20 мА: похибка 1,25 мА і дрібні поділки не дають точно виставити струм.
• Датчик кришки підключено контактом, який замикається при відкритті, і обрив дроту залишається непоміченим.
