Лазерна головка CO2 для лінзи 20 мм і дзеркала 25 мм з монтажною пластиною

Лазерна головка CO2 для лінзи 20 мм повертає промінь униз дзеркалом діаметром 25 мм і фокусує його лінзою на матеріалі. Головку кріплять до каретки осі X через монтажну пластину.

Параметри

• Діаметр дзеркала: 25 мм.
• Діаметр лінзи: 20 мм.
• Матеріал: алюміній.

Конструкція

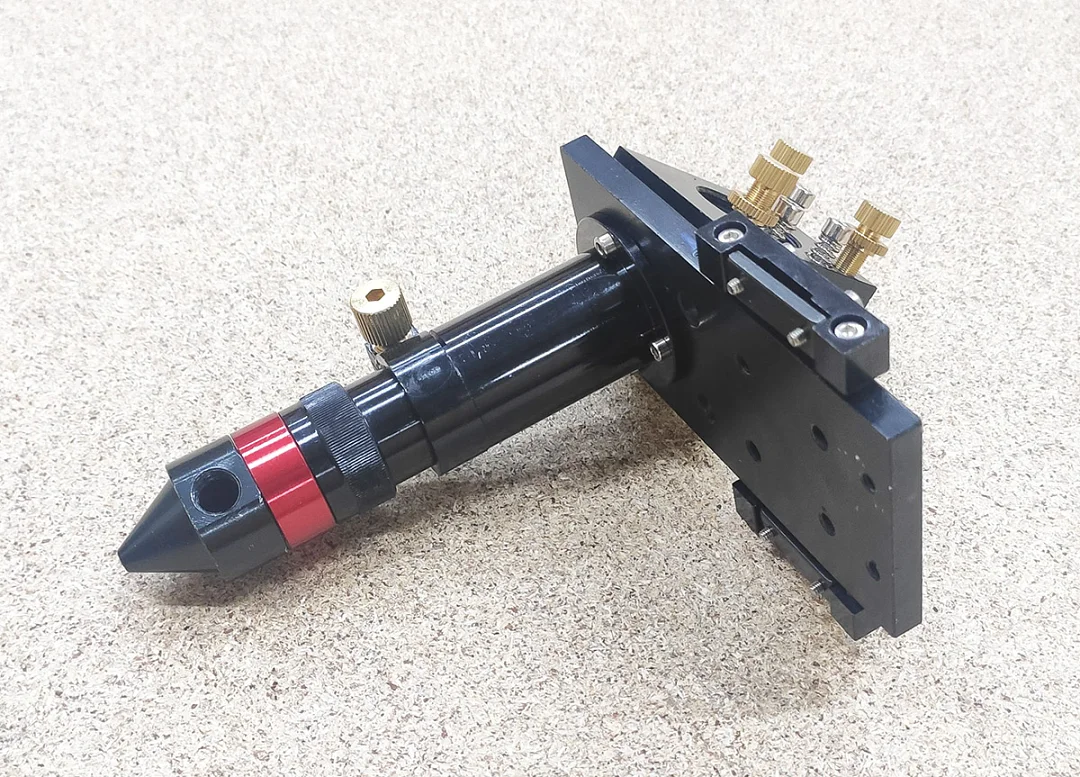

• Монтажна пластина з отворами для кріплення головки до каретки осі X.

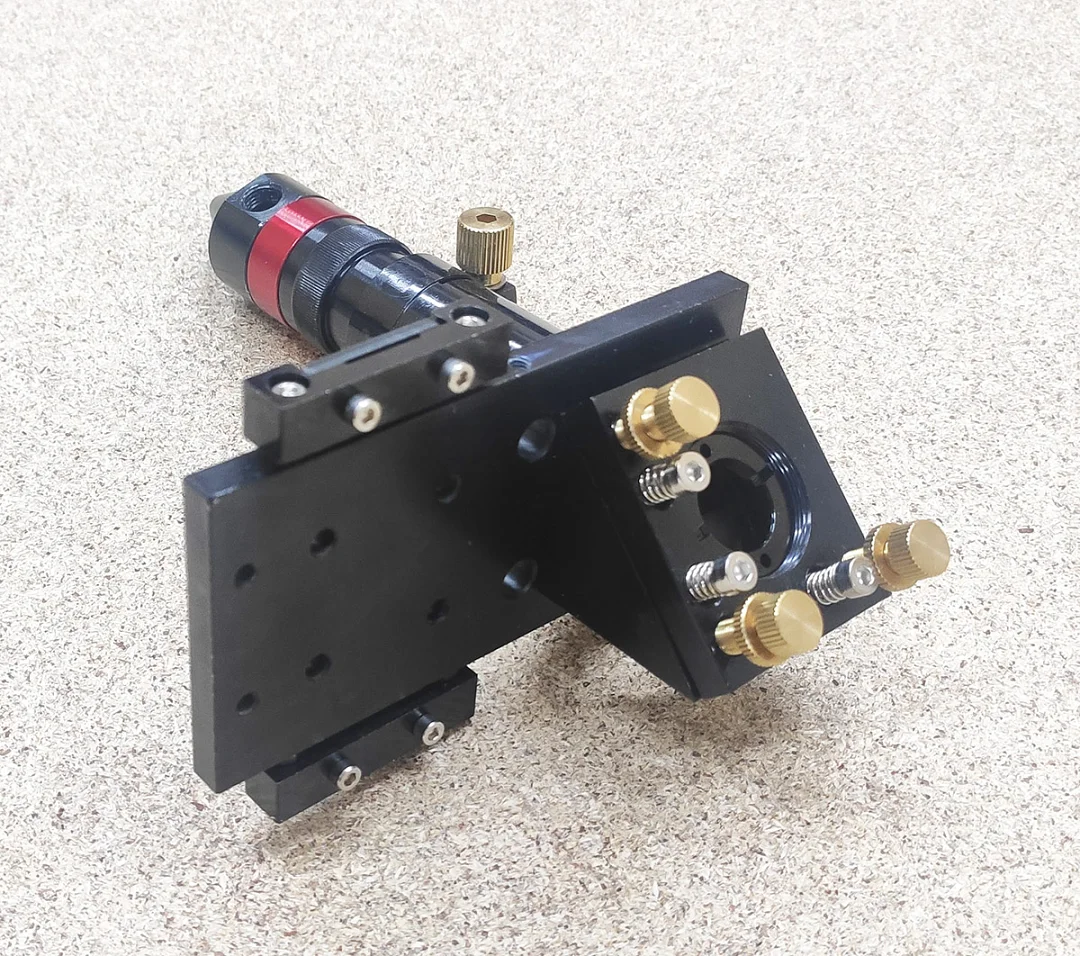

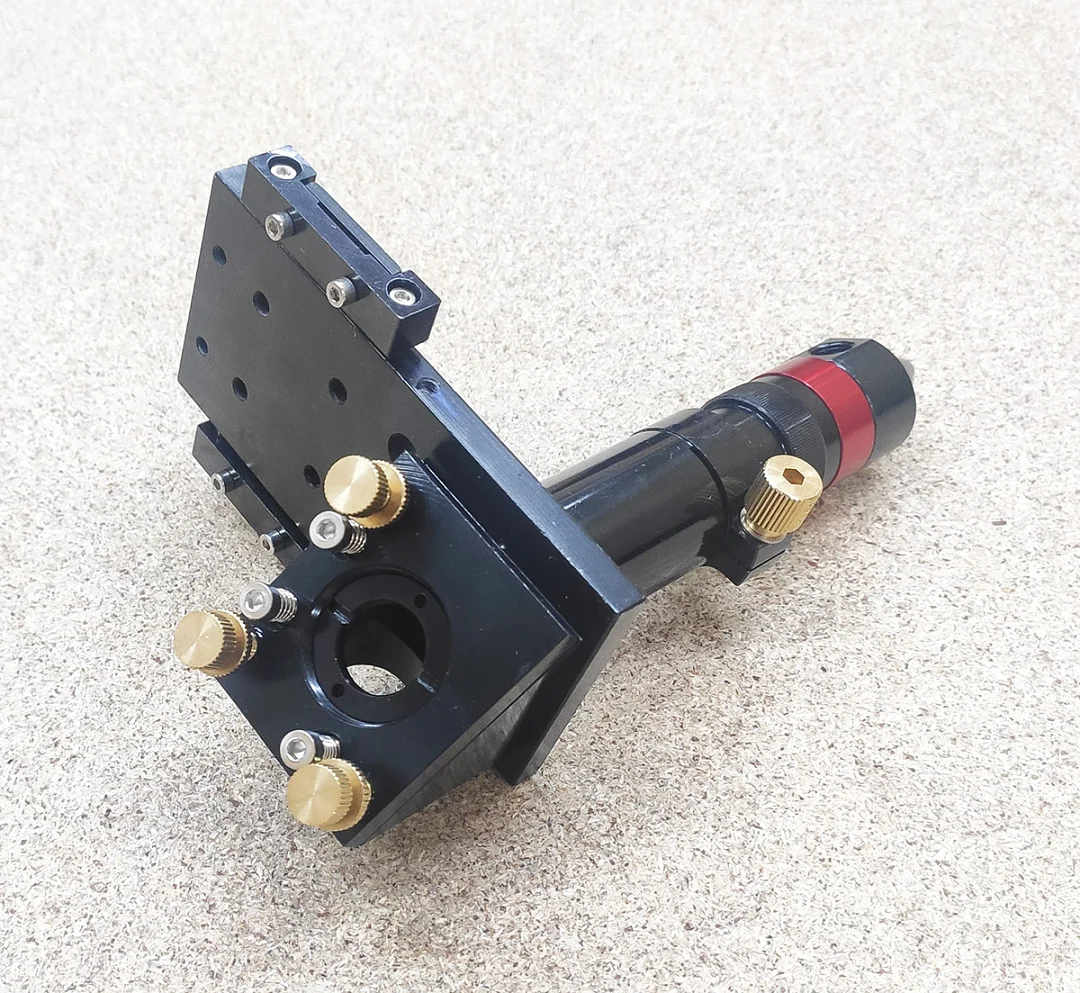

• Кріплення дзеркала, нахил якого регулюється трьома латунними рифленими гвинтами з пружинами.

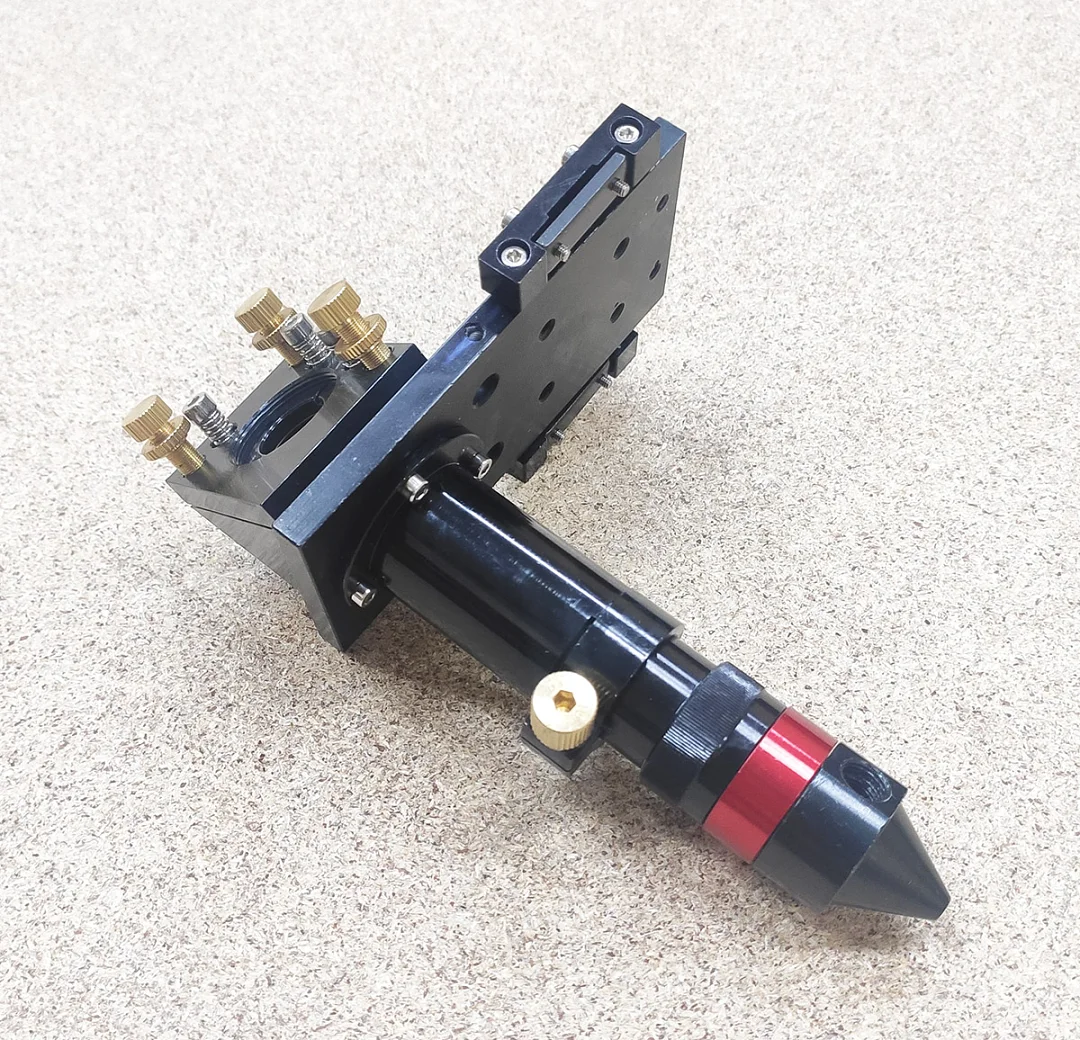

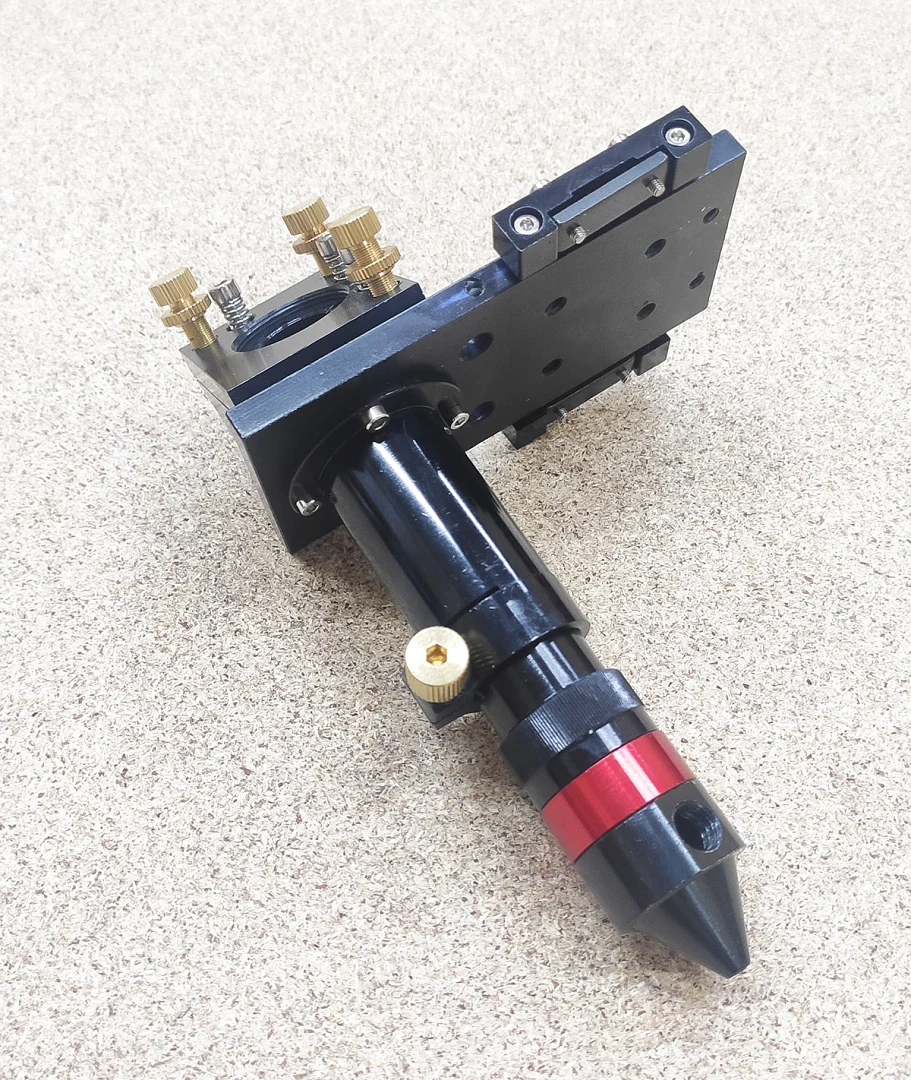

• Чорний тубус лінзи, червоне проміжне кільце і конічний носик.

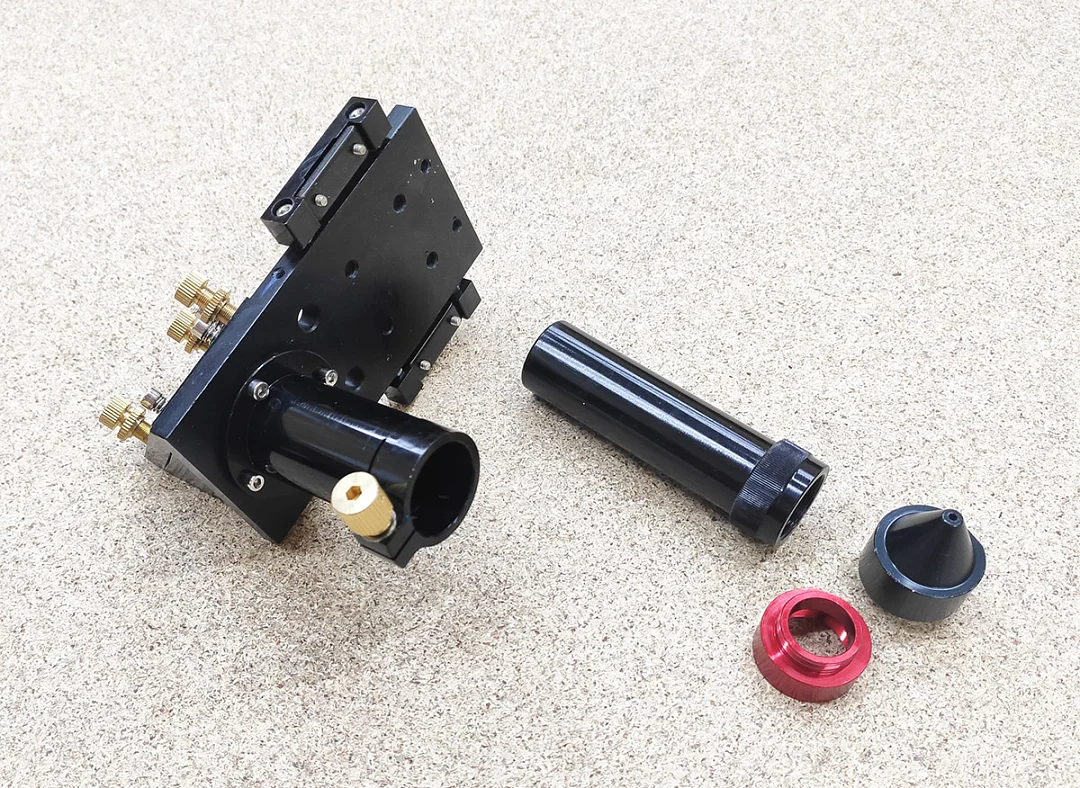

• Головка розбирається на корпус із кріпленням дзеркала, тубус із рифленим кільцем, носик і червоне кільце.
• Деталі чорного кольору.
• Лінза та дзеркало в комплект не входять.

Встановлення

• Усі роботи виконуйте при відключеному від мережі верстаті.
• Не торкайтеся робочих поверхонь дзеркал і лінзи пальцями.
• Після встановлення виконайте юстування променя по дзеркалах і перевірте потрапляння променя в центр лінзи.
