Комплект оптичного тракту CO2 лазера: кріплення дзеркал 20 мм і лазерна головка для лінзи 18 мм

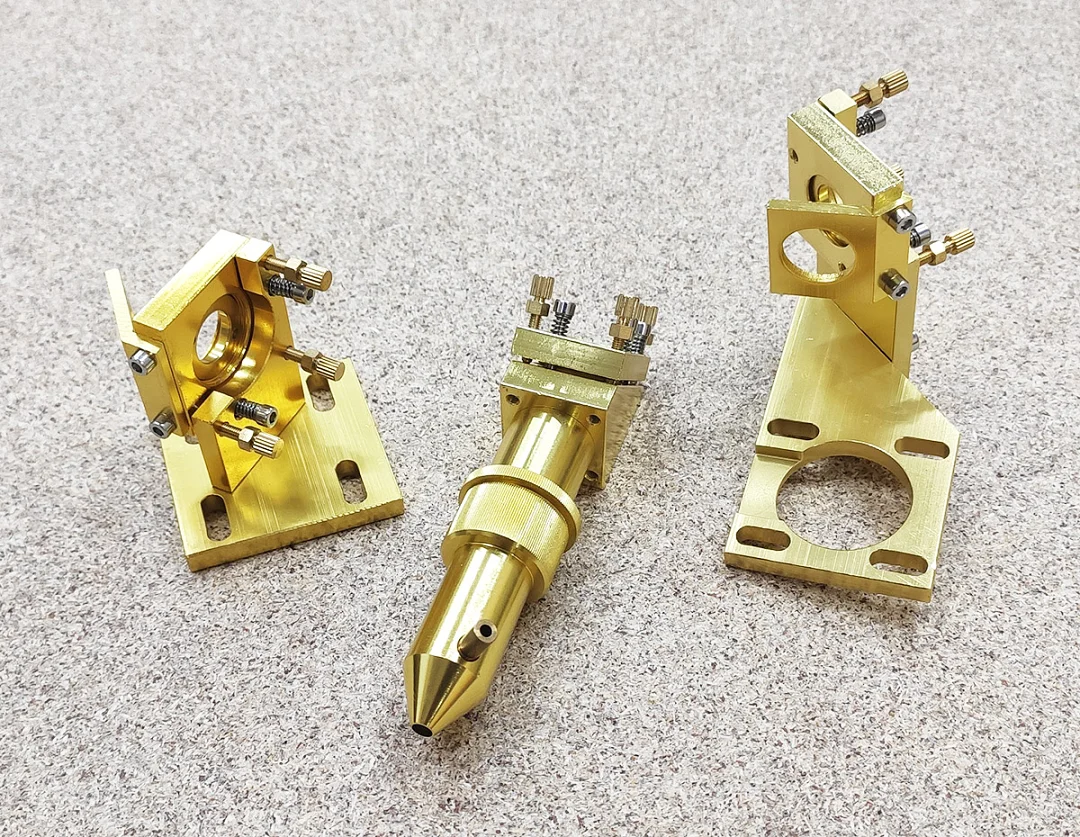

Комплект оптичного тракту CO2 лазера складається з двох кріплень дзеркал і лазерної головки. Кріплення спрямовують промінь від трубки до головки, а головка повертає промінь униз і фокусує його лінзою на матеріалі.

Параметри

• Діаметр дзеркал: 20 мм.
• Діаметр лінзи: 18 мм.
• Фокусна відстань лінзи: 50,8 мм.
• Матеріал: алюміній.

Комплектація

• Кріплення першого дзеркала на пласкій основі з пазами.
• Кріплення другого дзеркала на Г-подібному кронштейні з круглим вирізом і пазами.
• Лазерна головка: кріплення третього дзеркала, тубус із рифленим кільцем і носик зі штуцером для повітря обдуву.
• Лінза та дзеркала в комплект не входять.

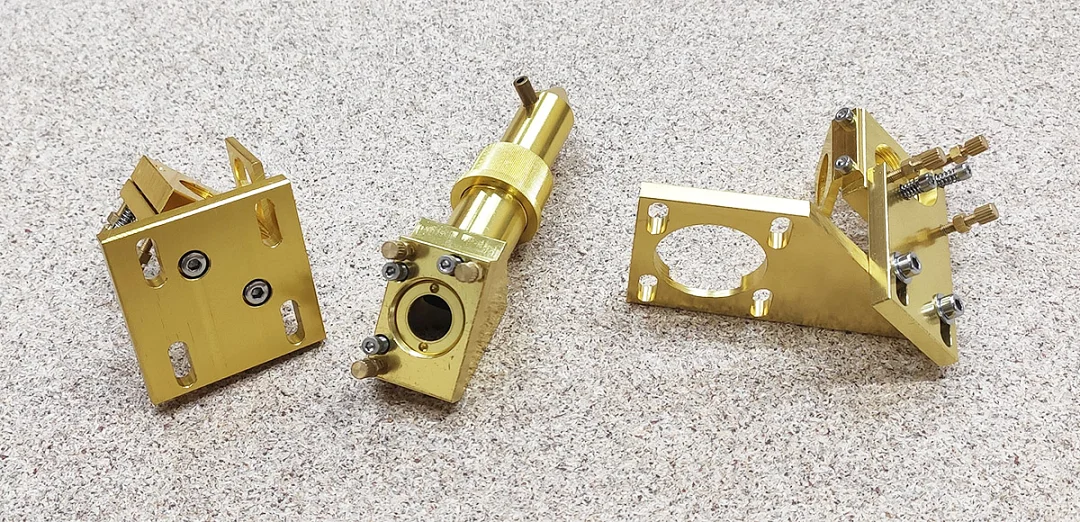

Конструкція

• Деталі з алюмінію золотистого кольору.
• Нахил кожного дзеркала регулюється трьома рифленими гвинтами з пружинами, поруч встановлені стопорні гвинти.
• Штуцер на носику призначений для підключення трубки повітряного обдуву.

Встановлення

• Усі роботи виконуйте при відключеному від мережі верстаті.
• Не торкайтеся робочих поверхонь дзеркал і лінзи пальцями.
• Після встановлення виконайте юстування променя по дзеркалах і перевірте потрапляння променя в центр лінзи.
