Подовжувальне кільце M22 на 11 мм для об’єктива лазерної головки CO2

Подовжувальне кільце M22 встановлюють між тубусом об’єктива і носиком лазерної головки CO2. Кільце подовжує об’єктив на 11 мм, це потрібно під час встановлення лінзи з більшою фокусною відстанню.

Параметри

• Різьба: M22.
• Подовження: 11 мм.
• Діаметр лінзи головки: 20 мм.
• Матеріал: алюміній.

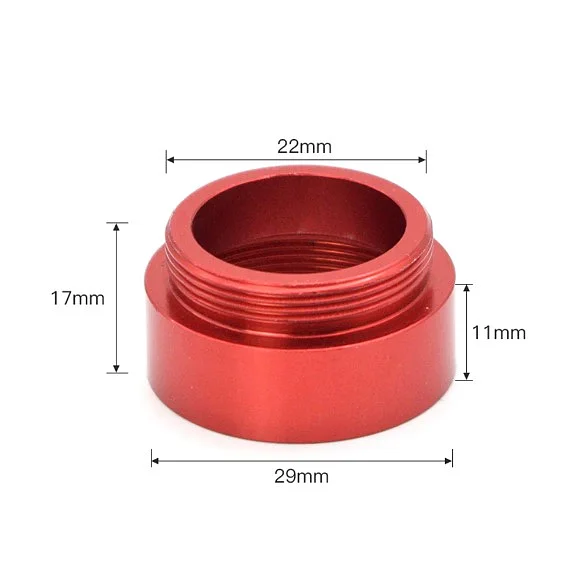

Розміри

• Зовнішній діаметр: 29 мм.
• Діаметр різьбової частини: 22 мм.
• Загальна висота: 17 мм.
• Висота без різьбової частини: 11 мм.

Схема встановлення

Встановлення

• Усі роботи виконуйте при відключеному від мережі верстаті.
• Перевірте, що тубус і носик вашої головки мають різьбу M22.
• Після встановлення кільця заново виставте фокус: відстань від носика до матеріалу зміниться.
