Що таке діодний лазерний модуль
Діодний лазерний модуль є готовим джерелом лазерного випромінювання для гравіювального верстата або верстата ЧПУ. У продажу такі модулі також називають світлодіодними лазерами, але випромінювачем у них служить напівпровідниковий лазерний діод, а не світлодіод. Модуль кріплять на каретку верстата, підключають до живлення і до виходу керування лазером контролера.

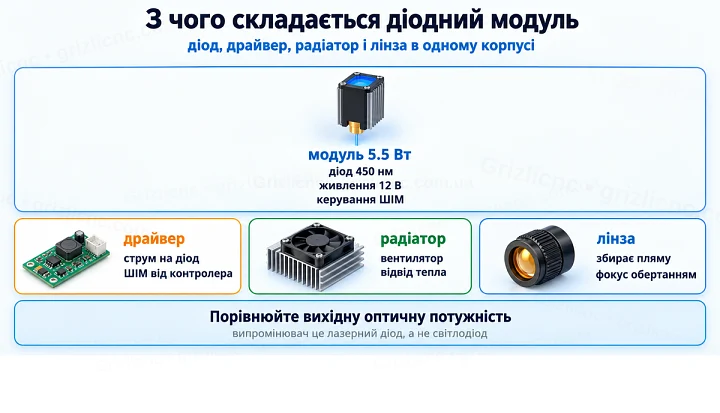

Будова діодного лазерного модуля
- Лазерний діод випромінює світло у видимому діапазоні, у розділі модуль на 450 нм.
- Драйвер на платі модуля подає струм на діод. Потужністю випромінювання керують сигналом ШІМ від контролера.
- Радіатор і вентилятор відводять тепло від діода.
- Фокусувальна лінза збирає промінь у пляму; фокус налаштовують обертанням лінзи.

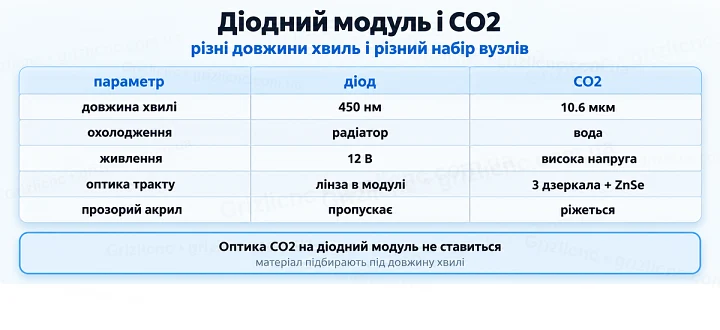

Відмінності від CO2 лазера
| Параметр | Діодний модуль | CO2 |
|---|
| Випромінювач | напівпровідниковий діод | газова трубка |
| Довжина хвилі | наприклад 450 нм | 10.6 мкм |
| Охолодження | радіатор і вентилятор | вода і чилер |
| Живлення | низька напруга, напр. 12 В | високовольтний блок |
| Оптика тракту | своя лінза в модулі | 3 дзеркала і лінза ZnSe |
| Прозорий акрил | пропускає 450 нм | ріжеться на 10.6 мкм |
Діодний модуль компактніший і легший: його ставлять прямо на каретку. Прозорий акрил і деякі світлі матеріали для діода 450 нм проходять інакше, ніж для CO2: матеріал підбирають під довжину хвилі.
Як підібрати модуль
- Порівнюйте вихідну оптичну потужність, а не споживану потужність модуля. У розділі модуль 5.5 Вт.
- Захисні окуляри підбирають під довжину хвилі модуля: для 450 нм потрібні окуляри саме на цей діапазон.
- Звірте напругу живлення і сигнал керування модуля з блоком живлення і контролером верстата: тут 12 В і ШІМ.
- Перевірте, що кріпильні отвори модуля підходять до каретки верстата.

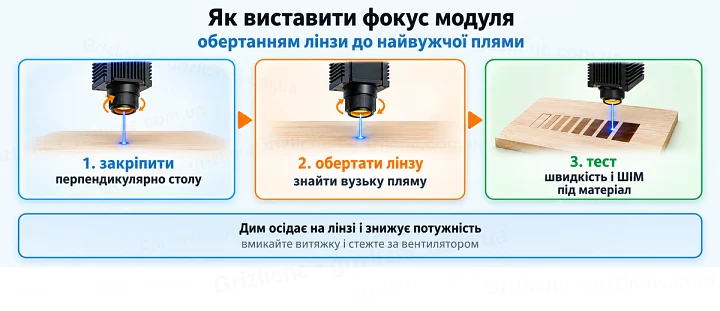

Фокусування і робота
- Закріпіть модуль на каретці і виставте його перпендикулярно столу.
- Обертанням лінзи досягніть найвужчої плями на матеріалі.
- Підберіть швидкість і потужність ШІМ під матеріал тестовими проходами.
- Вмикайте витяжку: дим осідає на лінзі і знижує потужність.
- Стежте, щоб вентилятор модуля працював і не був закритий.

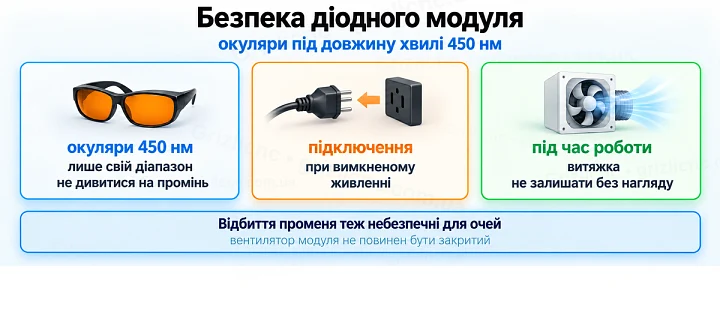

Безпека
- Працюйте лише в захисних окулярах для довжини хвилі модуля.
- Не дивіться на промінь і його відбиття.
- Усі підключення виконуйте при вимкненому живленні.
- Не залишайте верстат без нагляду під час роботи лазера.
- Використовуйте витяжку для видалення диму з робочої зони.
Часті помилки
- Порівнюють споживану потужність модуля з оптичною потужністю іншого модуля.
- Працюють без окулярів на 450 нм.
- Не виставляють фокус лінзи і отримують широку пляму.
- Закривають вентилятор або працюють при його зупинці.
- Ставлять оптику від CO2 на діодний модуль.
