Чилер CW-5000 охолоджує воду холодильним контуром на холодоагенті R-134a і прокачує її через сорочку охолодження лазерної трубки CO2. Потужність охолодження 690 Вт, об’єм бака 6 л, потік води 10 л/хв, підйом води 10 м.
Параметри
- Потужність охолодження: 690 Вт.
- Потужність: 350 Вт.
- Живлення: 220 В, за шильдиком AC 220-240 В.
- Об’єм бака: 6 л.
- Потік води: 10 л/хв.
- Підйом води: 10 м.
- Холодоагент: R-134a, 300 г.
- Маса: 26 кг.

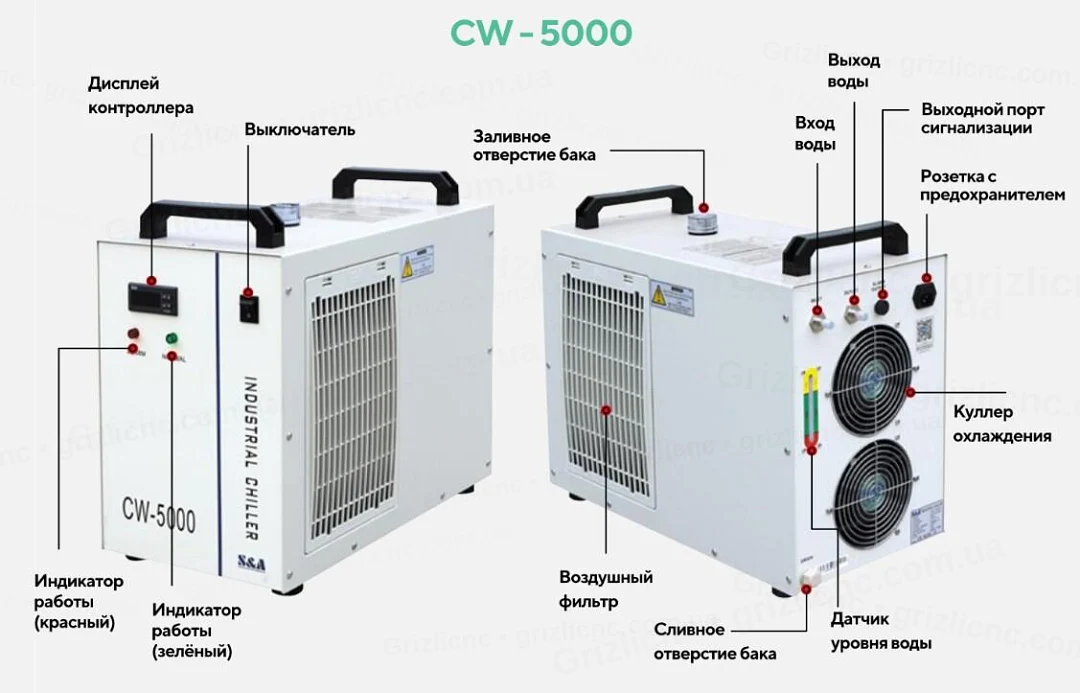

Будова

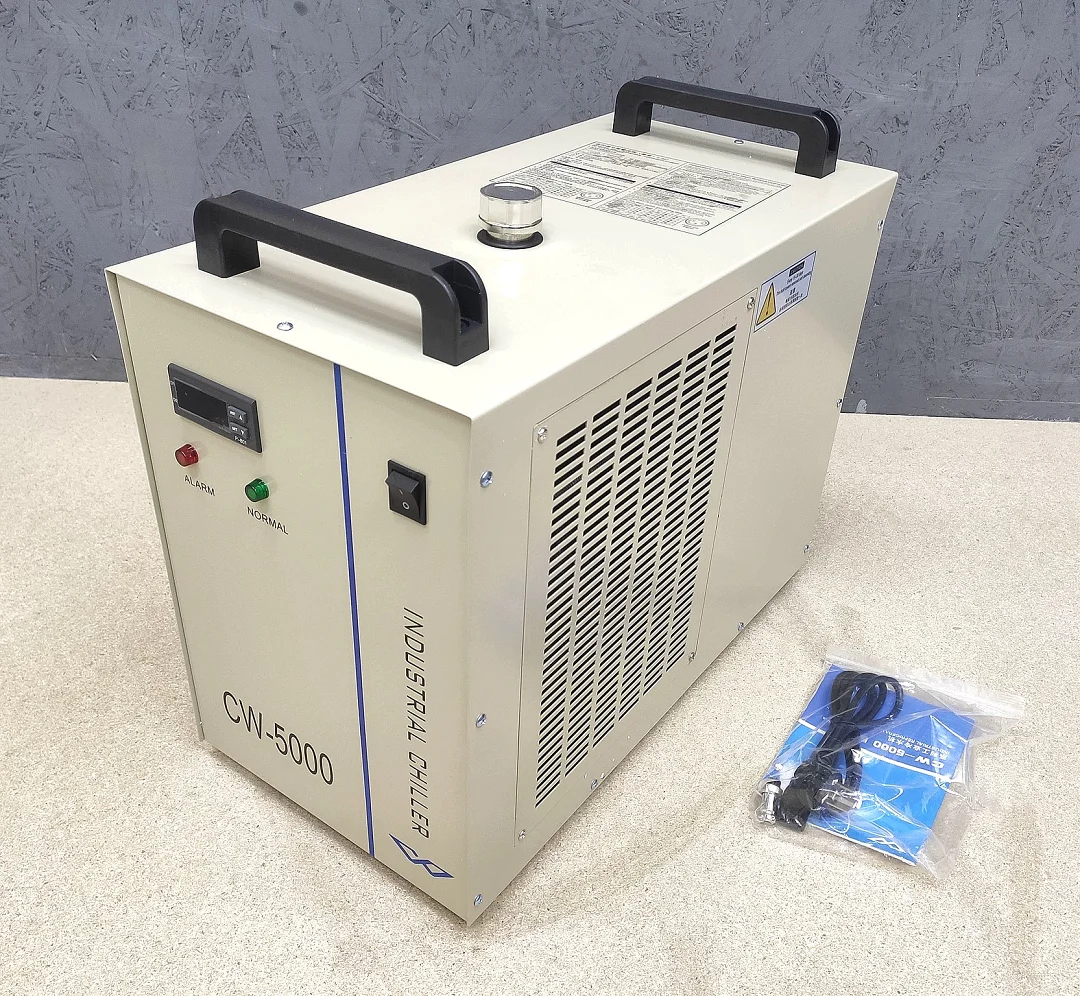

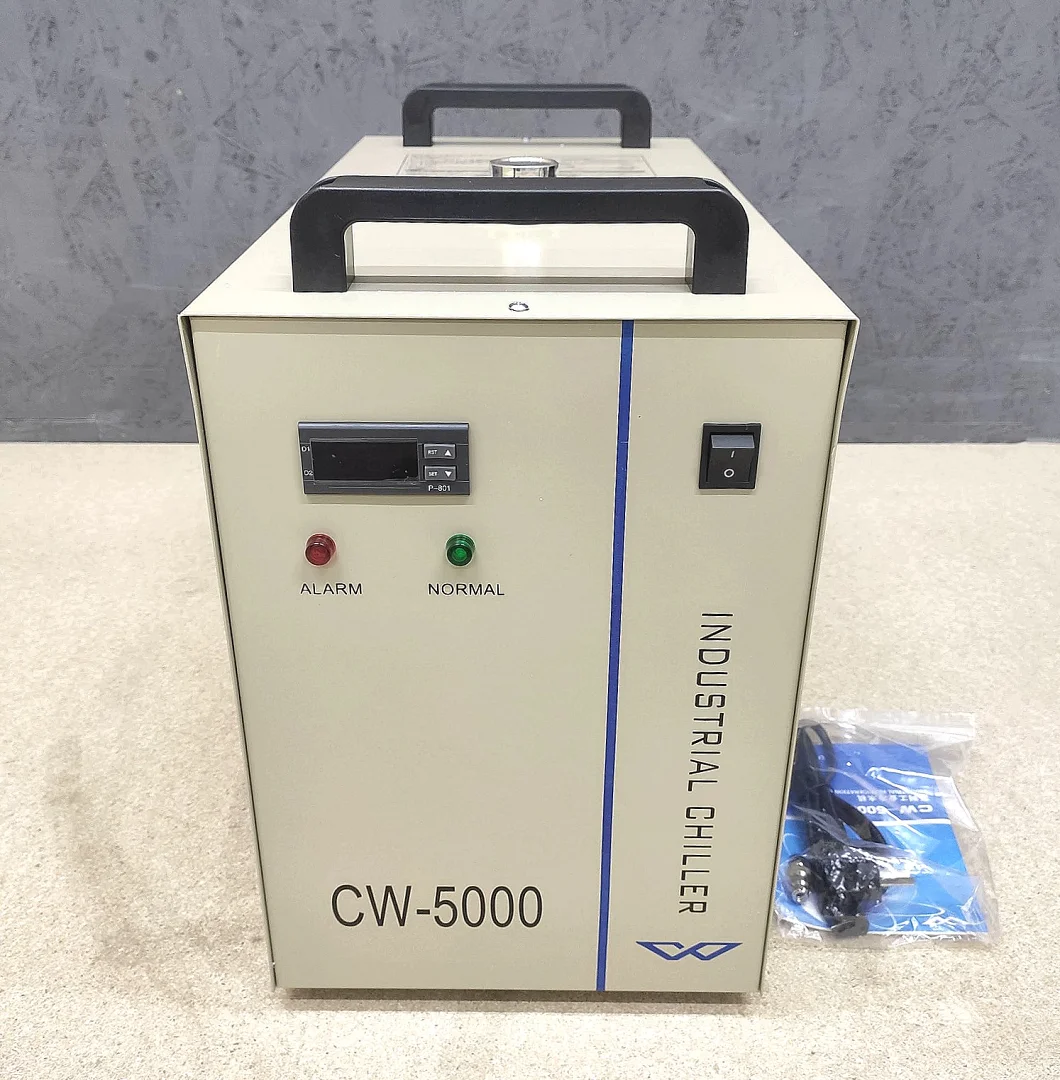

- Спереду: дисплей контролера температури, індикатори ALARM (червоний) і NORMAL (зелений), вимикач.
- Зверху: заливна горловина бака і дві ручки для перенесення.

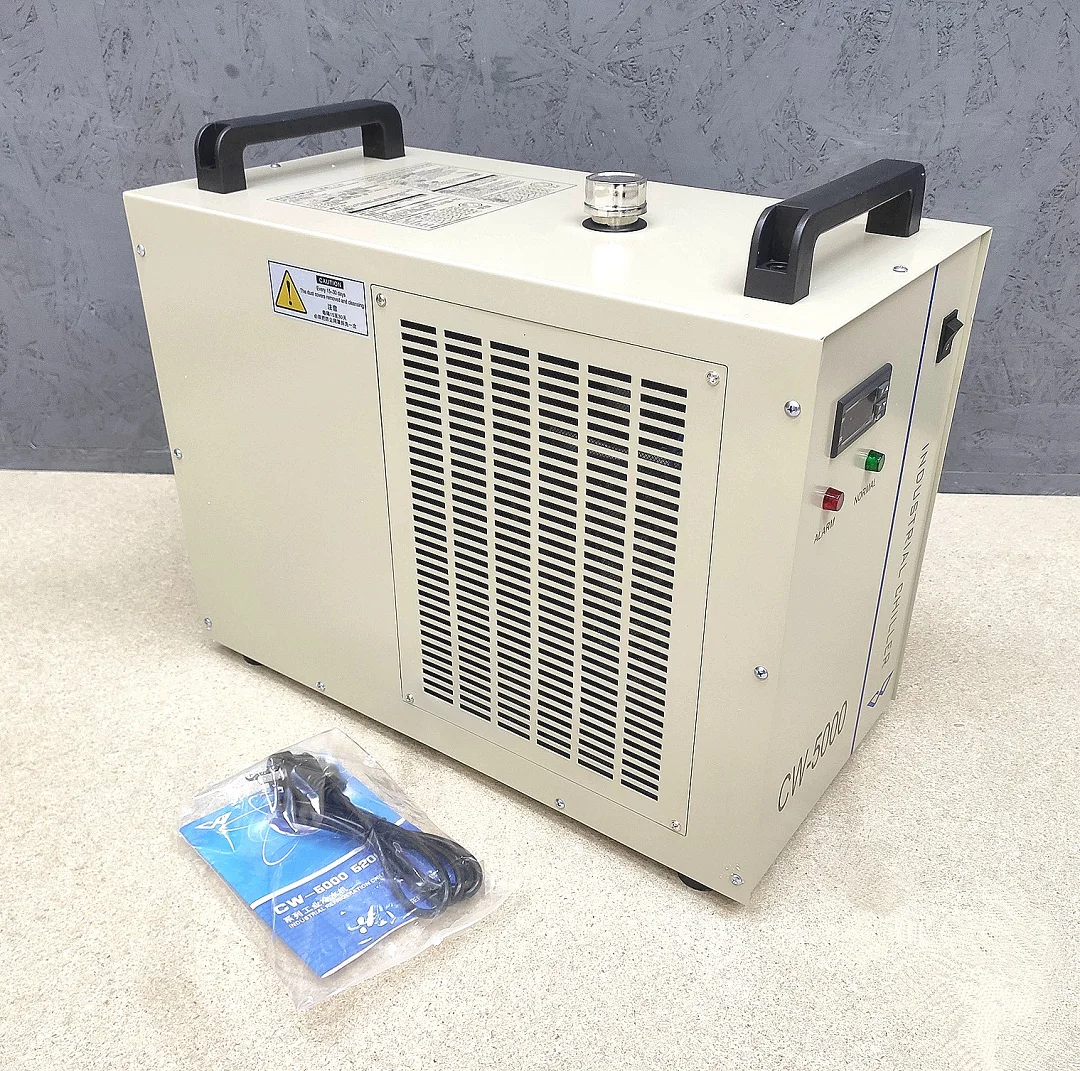

- Збоку: решітка з повітряним фільтром.

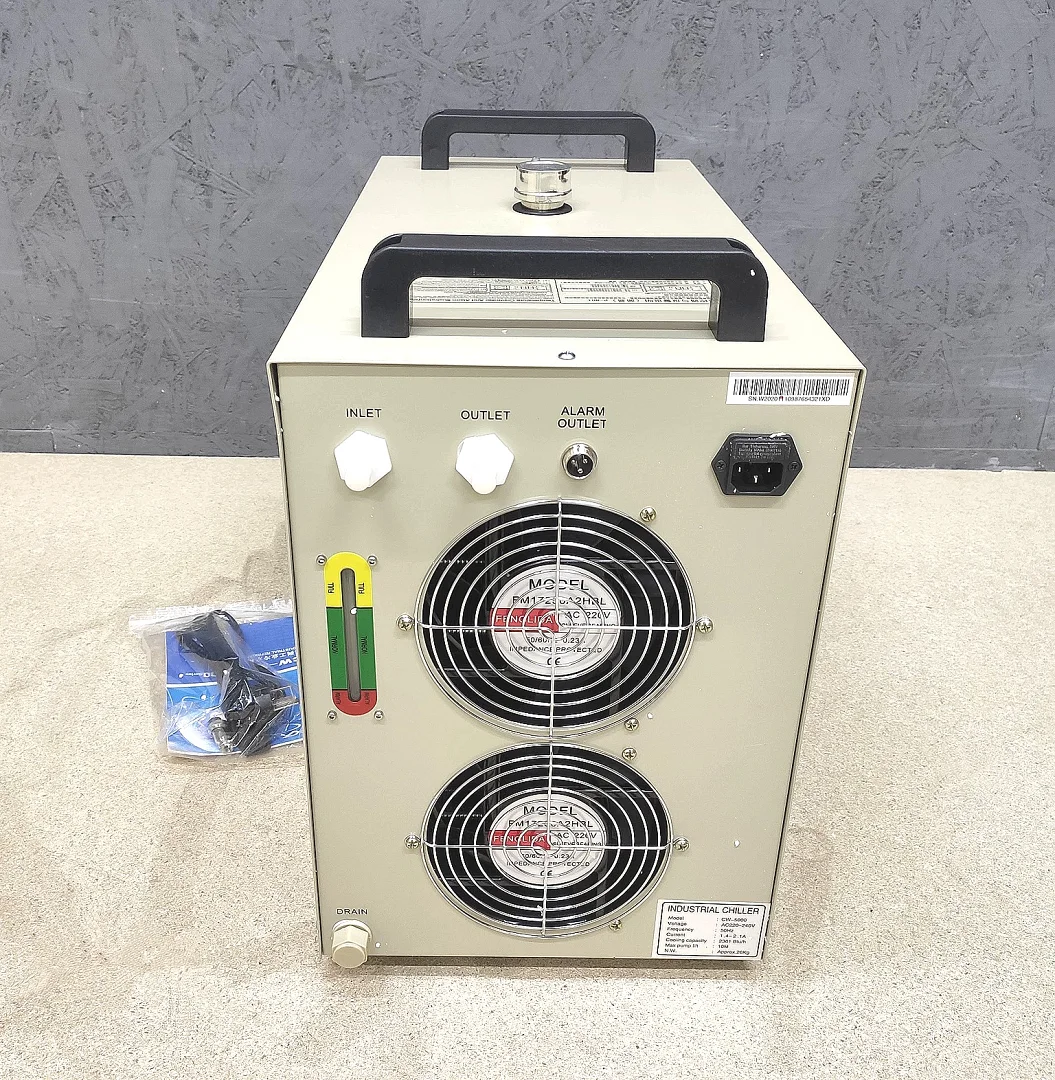

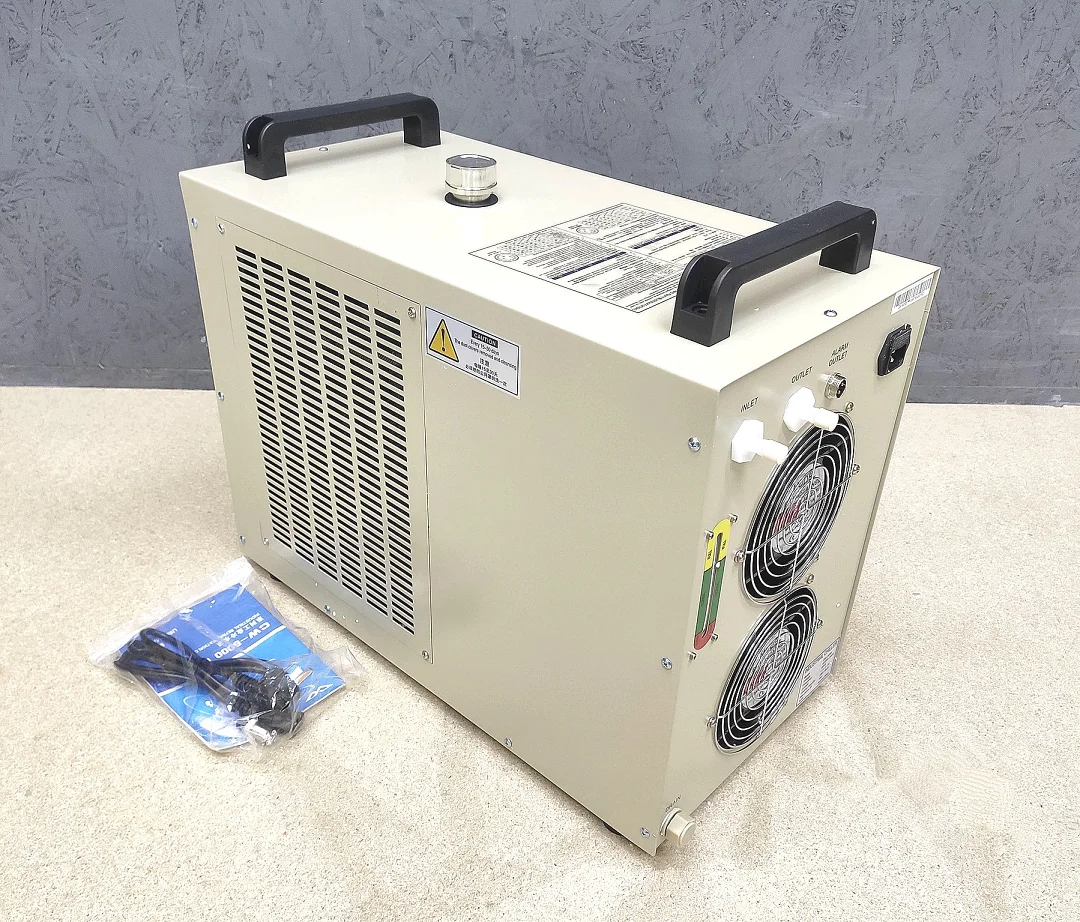

- Ззаду: штуцери INLET і OUTLET, роз’єм ALARM OUTLET, роз’єм живлення, два вентилятори, покажчик рівня води, зливний отвір.

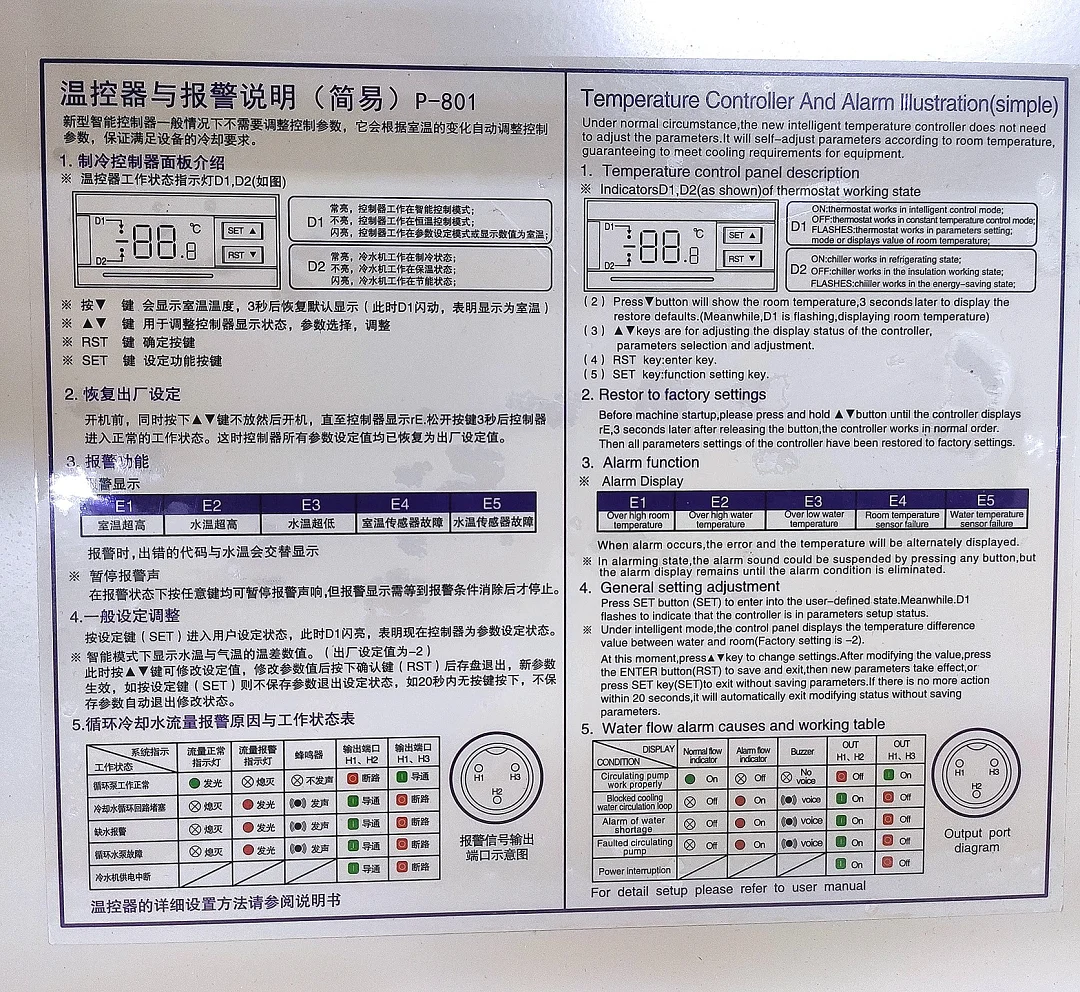

Контролер і сигналізація
- Контролер P-801 працює в інтелектуальному режимі, коли температура води підлаштовується під температуру в приміщенні, або в режимі постійної температури.
- Коди аварій: E1 висока температура в приміщенні, E2 висока температура води, E3 низька температура води, E4 несправність датчика температури в приміщенні, E5 несправність датчика температури води.
- При аварії за потоком води світиться індикатор ALARM, звучить зумер і перемикаються контакти H1, H2 і H3 виходу ALARM OUTLET.
Встановлення і експлуатація
- Заливайте в бак дистильовану воду: водопровідна вода залишає накип у сорочці трубки.
- З’єднуйте шланги зі штуцерами чилера і трубки без перегинів.
- Підключіть вихід ALARM OUTLET до входу захисту по воді лазерного верстата.
- Не закривайте вентилятори і решітку повітряного фільтра.
- Вмикайте чилер до ввімкнення лазера і перевіряйте, що вода йде через трубку.
- При мінусовій температурі в приміщенні зливайте воду з чилера і трубки.
- Періодично міняйте воду в баку.
- Очищайте повітряний фільтр кожні 15-30 днів, як вказано на наліпці на корпусі.
