Лазерна трубка CO2 є джерелом випромінювання верстата: відпаяна скляна колба з газовою сумішшю CO2, азотом і гелієм і водяною сорочкою охолодження. Блок живлення подає високу напругу на анод, розряд збуджує газ, і трубка випромінює на довжині хвилі 10.6 мкм. У розділі трубки 40 Вт довжиною 700 мм, 50 Вт довжиною 800 мм, 80 Вт довжиною 1250 мм і 100 Вт довжиною 1450 мм. Діаметр колби 50 або 80 мм. Трубку підбирають за потужністю, довжиною відсіку, робочим струмом і блоком живлення. Нижче будова трубки, таблиця розмірів із розділу, підключення води і струму, експлуатація і типові помилки.
Діаметр: Усі 80 мм 2 50 мм 2
Сортувати за За замовчуванням За ціною

Що таке лазерна трубка CO2

Лазерна трубка CO2 створює промінь, яким верстат ріже і гравіює матеріали. Від трубки залежать швидкість різання, товщина матеріалу за один прохід і якість гравіювання. Трубка працює в парі з блоком живлення лазера, який подає на неї високу напругу, і з системою водяного охолодження.

Як влаштована лазерна трубка CO2

Лазерна трубка CO2 є відпаяною скляною колбою з газовою сумішшю на основі CO2 з азотом і гелієм. Блок живлення подає високу напругу на анод, розряд між анодом і катодом збуджує газ, і трубка випромінює на довжині хвилі 10.6 мкм. Анод стоїть у заднього глухого торця трубки, катод у торця з виходом променя. Дзеркала на торцях утворюють резонатор, промінь виходить через вихідне дзеркало і йде в оптику верстата. Тепло розряду відводить вода, яка протікає через водяну сорочку трубки.

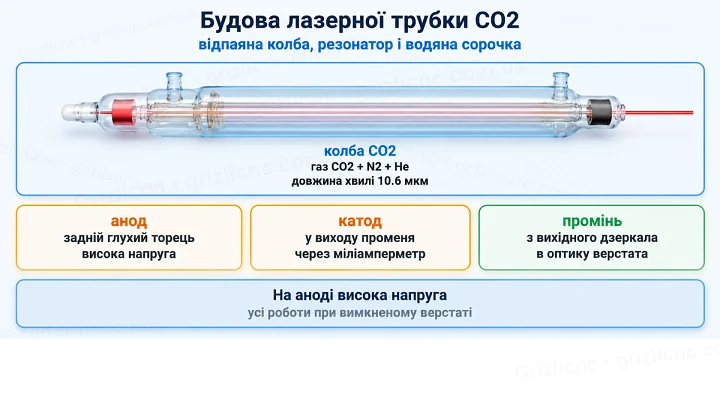

Будова лазерної трубки CO2: відпаяна колба, резонатор і водяна сорочка

Як підібрати трубку

Потужність задає швидкість різання і товщину матеріалу за один прохід. Довжина і діаметр трубки мають підходити до відсіку і кріплень у верстаті: трубки більшої потужності довші. Блок живлення лазера має відповідати потужності трубки і її робочому струму. Максимальний струм зазначений у паспорті трубки; для контролю струму у верстаті встановлюють міліамперметр. Система охолодження або чилер мають відводити тепло від трубки вибраної потужності. Після заміни трубки заново виставляють хід променя по дзеркалах верстата.

ПотужністьДіаметрДовжина
40-50 Вт50 мм700 мм
50-60 Вт50 мм800 мм
80-100 Вт80 мм1250 мм
100-120 Вт80 мм1450 мм

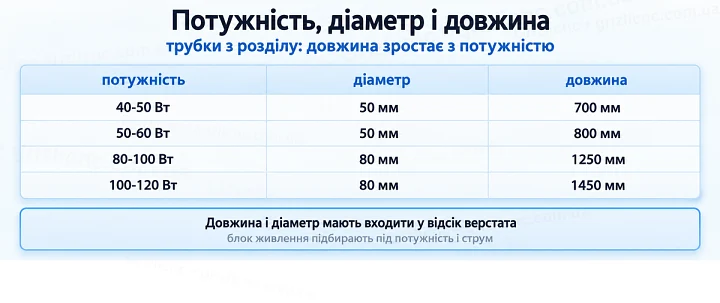

Потужність, діаметр і довжина: трубки з розділу: довжина зростає з потужністю

Підключення води і електрики

  1. Усі підключення виконуйте при вимкненому від мережі верстаті: на аноді трубки висока напруга.
  2. Анод у заднього глухого торця підключайте до високовольтного виводу блока живлення лазера, катод у виходу променя через міліамперметр до виводу блока живлення.
  3. Воду подавайте за принципом «вхід знизу, вихід зверху», щоб у сорочці не залишалося повітря.
  4. Не вмикайте лазер без протоку води і підключіть датчик протоку до входу захисту.
  5. Тримайте анод і високовольтний провід осторонь від металевих деталей верстата.
  6. Не перевищуйте максимальний струм із паспорта трубки.

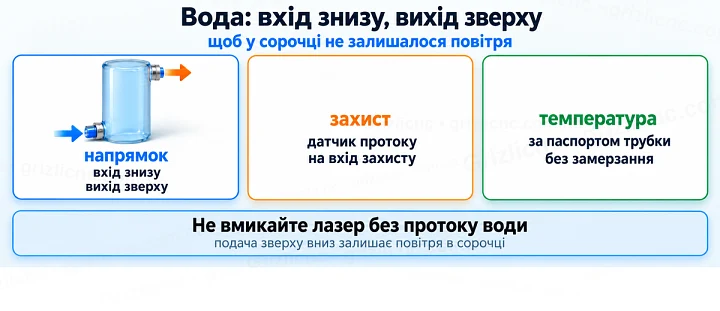

Вода: вхід знизу, вихід зверху: щоб у сорочці не залишалося повітря

Експлуатація і ресурс

Підтримуйте температуру води в межах, зазначених у паспорті трубки. Не допускайте замерзання води в трубці. Робота на струмі вище паспортного прискорює знос і скорочує ресурс. Стежте за показаннями міліамперметра і за тим, щоб чилер або система охолодження тримали стабільний протік і температуру.

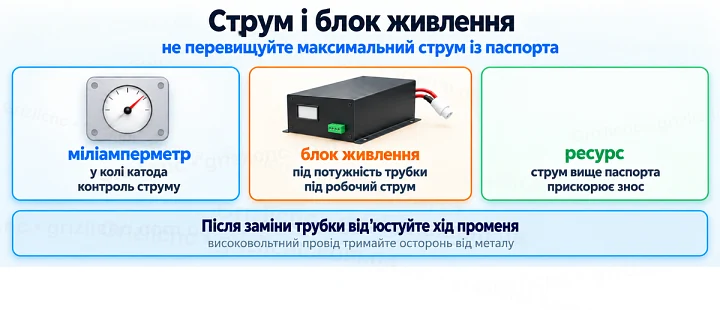

Струм і блок живлення: не перевищуйте максимальний струм із паспорта

Часті помилки

  • Ставлять трубку довшу за відсік верстата і не закривають кришку.
  • Підключають блок живлення іншої потужності і перевищують струм.
  • Подають воду зверху вниз, і в сорочці залишається повітря.
  • Вмикають лазер без датчика протоку або при зупиненому насосі.
  • Після заміни трубки не від’юстовують хід променя по дзеркалах.
  • Тримають високовольтний провід впритул до металу рами.
