Что относится к оснастке лазерного станка
Оснастка для лазерного станка CO2 обеспечивает условия, в которых лазерная трубка и оптика работают стабильно и долго. Трубка создаёт луч, а вспомогательные системы отводят тепло, убирают продукты горения, подают воздух в рез и держат оптику на месте. Отказ любой из них сразу сказывается на резе: падает мощность, обугливаются кромки, сбивается юстировка.
Система
Что делает
Что будет без неё
Чиллер
охлаждает трубку водой
перегрев и падение мощности, трещина трубки
Вытяжка
удаляет дым из рабочей зоны
налёт на оптике, копоть на кромках, дым в помещении
Компрессор
подаёт воздух в сопло головы
пламя на материале, налёт на линзе
Зеркала, линза, крепления
ведут и фокусируют луч
луч уходит с центра, рез неровный
Путь луча и оптика

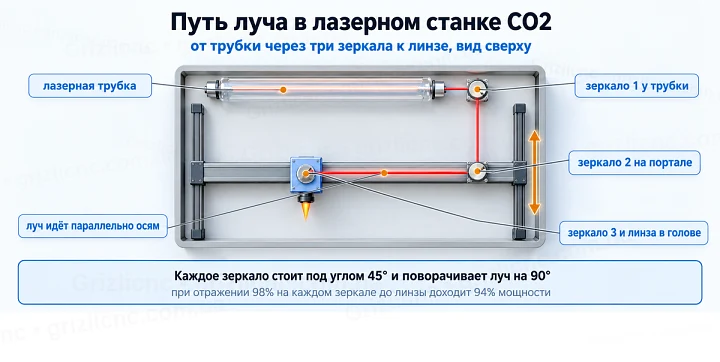

Луч выходит из трубки, отражается от трёх зеркал и через фокусирующую линзу в голове попадает на материал. Первое зеркало стоит неподвижно у трубки, второе едет с порталом, третье вместе с линзой в лазерной голове. Держатели зеркал с регулировочными винтами, опоры трубки и сама голова относятся к деталям лазерного станка. Загрязнение любого зеркала или линзы снижает мощность на материале, а сдвиг держателя уводит луч с центра.
Охлаждение трубки
КПД трубки CO2 составляет 10-20 %, остальная мощность становится теплом, и его забирает вода в рубашке охлаждения. Чиллер прокачивает воду по контуру и держит её температуру. Датчик протока и сигнал аварии чиллера подключают ко входу защиты по воде, чтобы лазер не включался без охлаждения.
Компрессорный чиллер CW-5000: терморегулятор на передней панели и лампы Alarm и Normal
Удаление дыма и обдув
При резке и гравировке образуются дым и пары смолы. Вытяжка улитка удаляет их из рабочей зоны через воздуховод на улицу, а компрессор подаёт воздух в сопло лазерной головы: поток выдувает продукты горения из реза, гасит пламя и создаёт под линзой избыточное давление, которое не пускает дым к оптике.
Вытяжка улитка 550 Вт: спиральный корпус, двигатель и боковой патрубок под воздуховод
Механика станка
Направляющие, каретки, ремни и крепления трубки и зеркал обеспечивают точное перемещение головы и неподвижность оптики. Ослабленный ремень даёт смещение рисунка, грязная направляющая даёт рывки на гравировке, а люфт держателя зеркала сбивает юстировку при каждом разгоне портала.
График обслуживания
Когда
Что проверить
Перед работой
уровень и проток воды, температура на чиллере, работа вытяжки и обдува
Раз в неделю
чистота линзы и зеркал, сопло головы, шланг обдува
Раз в месяц
смена воды в чиллере, чистка крыльчатки и воздуховода вытяжки, натяжение ремней, чистка направляющих
Раз в полгода
юстировка луча по трём зеркалам, протяжка креплений трубки и держателей зеркал
Заливайте в чиллер только дистиллированную воду.
Чистите оптику специальной жидкостью и безворсовой салфеткой, не касайтесь линзы пальцами.
Все работы в электрической части выполняйте при отключённом от сети станке.
