Регульована опора лазерної трубки CO2 діаметром 50-80 мм на липучці

Регульована опора лазерної трубки CO2 утримує трубку діаметром від 50 до 80 мм у лазерному верстаті. Висоту центру трубки змінюють у межах від 40 до 80 мм, щоб вивести промінь на вісь першого дзеркала.

Параметри

• Діаметр трубки: від 50 до 80 мм.
• Висота центру: від 40 до 80 мм.
• Матеріал: ABS пластик.
• Кількість: 1 шт.

Конструкція

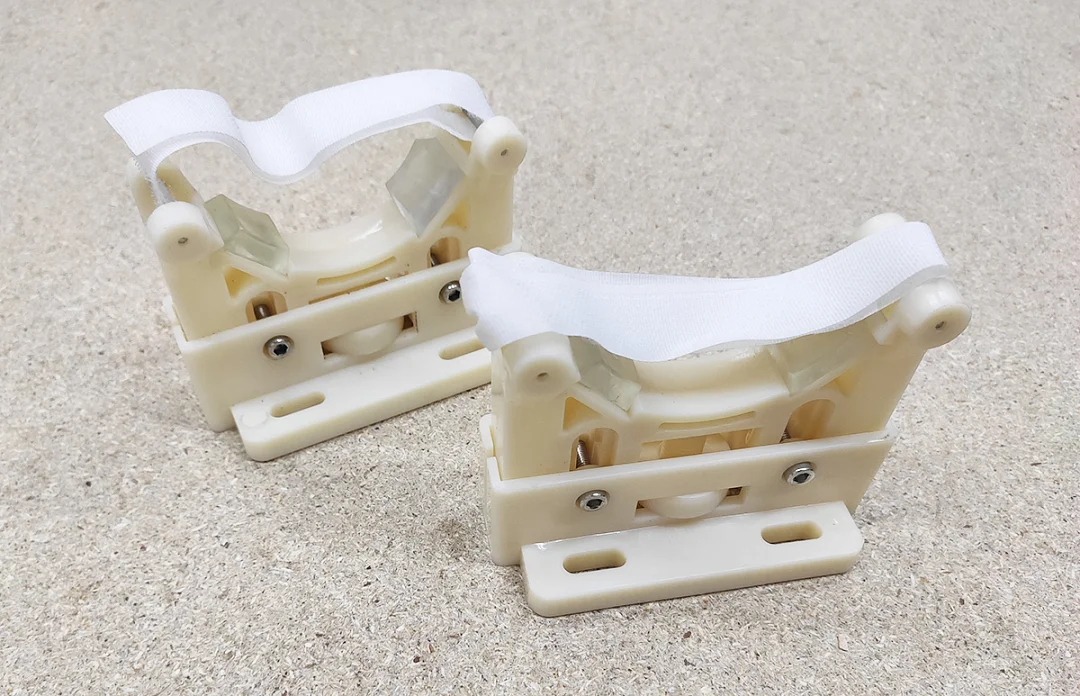

• Ложемент із двома прозорими накладками, на які лягає трубка.
• Стрічка на липучці, закріплена на двох осях по краях ложемента.

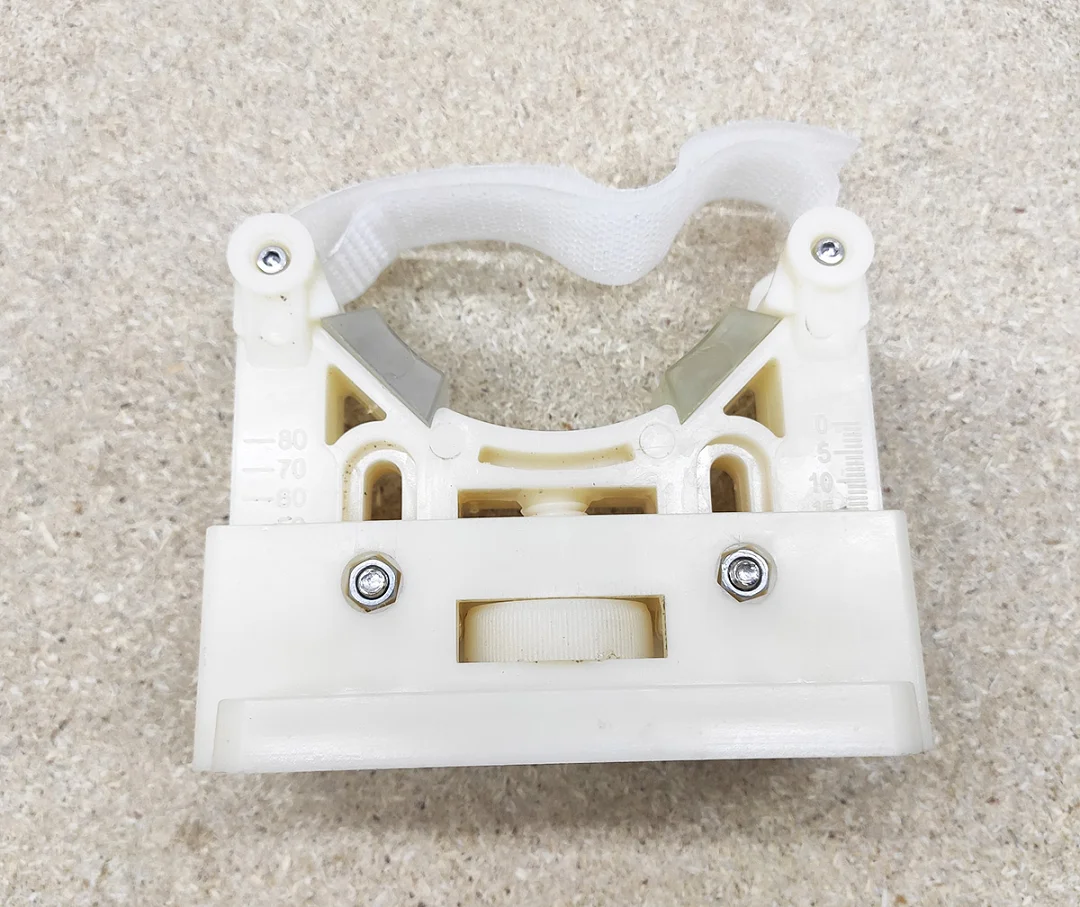

• Коліщатко регулювання висоти у вікні основи.
• Рухома частина з’єднана з основою двома гвинтами з гайками, на бічних сторонах нанесені шкали.

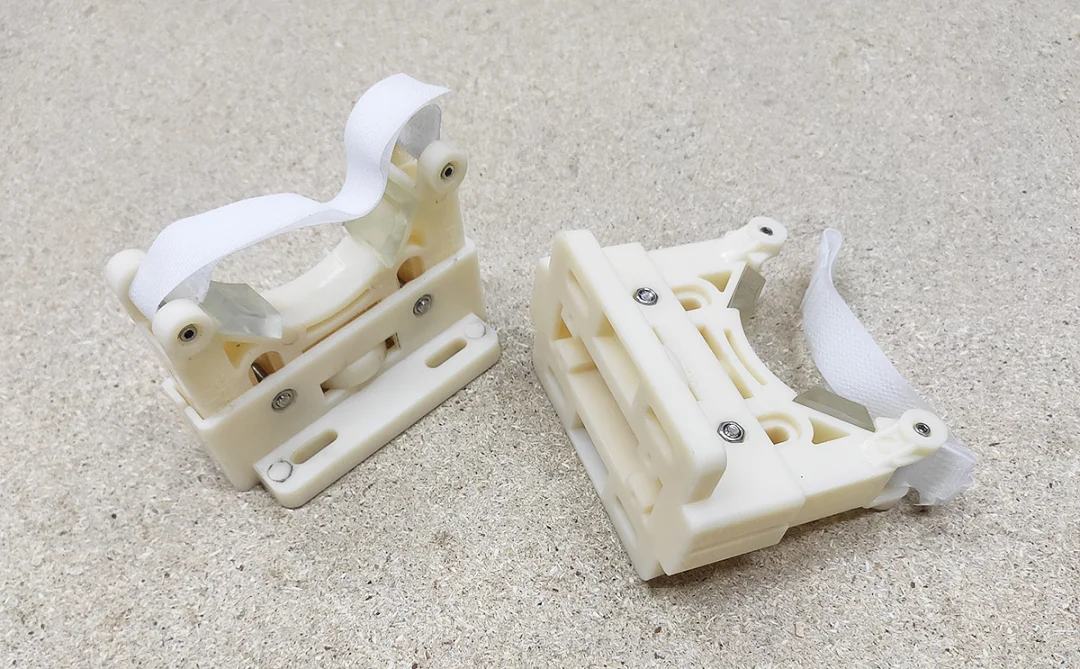

• Основа з двома пазами для кріплення до корпусу верстата.
• Ціна вказана за одну опору.

Встановлення

• Усі роботи виконуйте при відключеному від мережі верстаті.
• Опора продається поштучно, для встановлення однієї трубки потрібні щонайменше дві опори.
• Закріпіть основи опор через пази і виставте опори на одній осі з першим дзеркалом.
• Трубку фіксуйте без перетягування: скло трубки крихке.
• Після встановлення трубки виконайте юстування променя.
