Регульована опора лазерної трубки CO2 діаметром 50-80 мм з кільцевим затиском

Регульована опора лазерної трубки CO2 з кільцевим затиском утримує трубку діаметром від 50 до 80 мм. Висоту центру трубки змінюють у межах від 40 до 80 мм, щоб вивести промінь на вісь першого дзеркала.

Параметри

• Діаметр трубки: від 50 до 80 мм.
• Висота центру: від 40 до 80 мм.
• Матеріал: ABS пластик.
• Кількість: 1 шт.

Конструкція

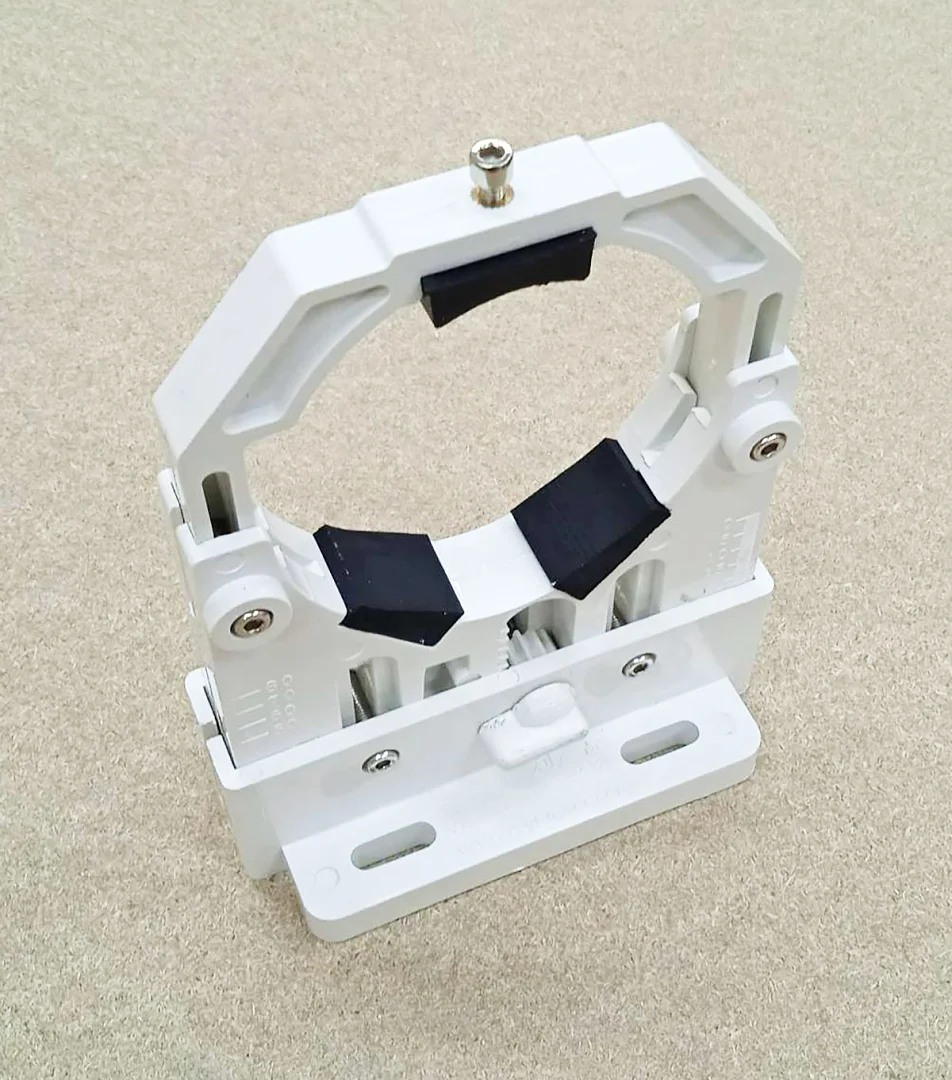

• Кільце з трьома чорними гумовими накладками: дві знизу і одна зверху.

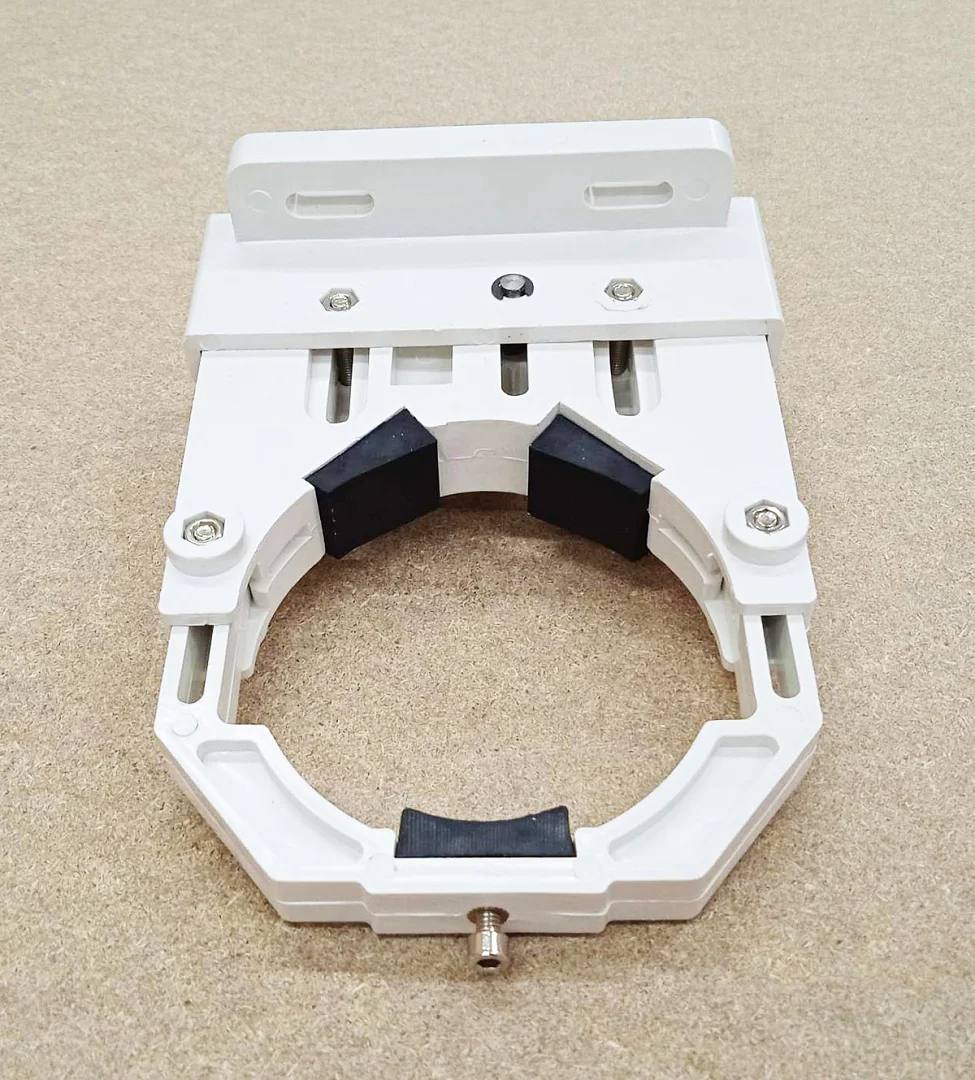

• Верхня дуга кільця переміщується по бічних пазах і притискається гвинтом зверху.

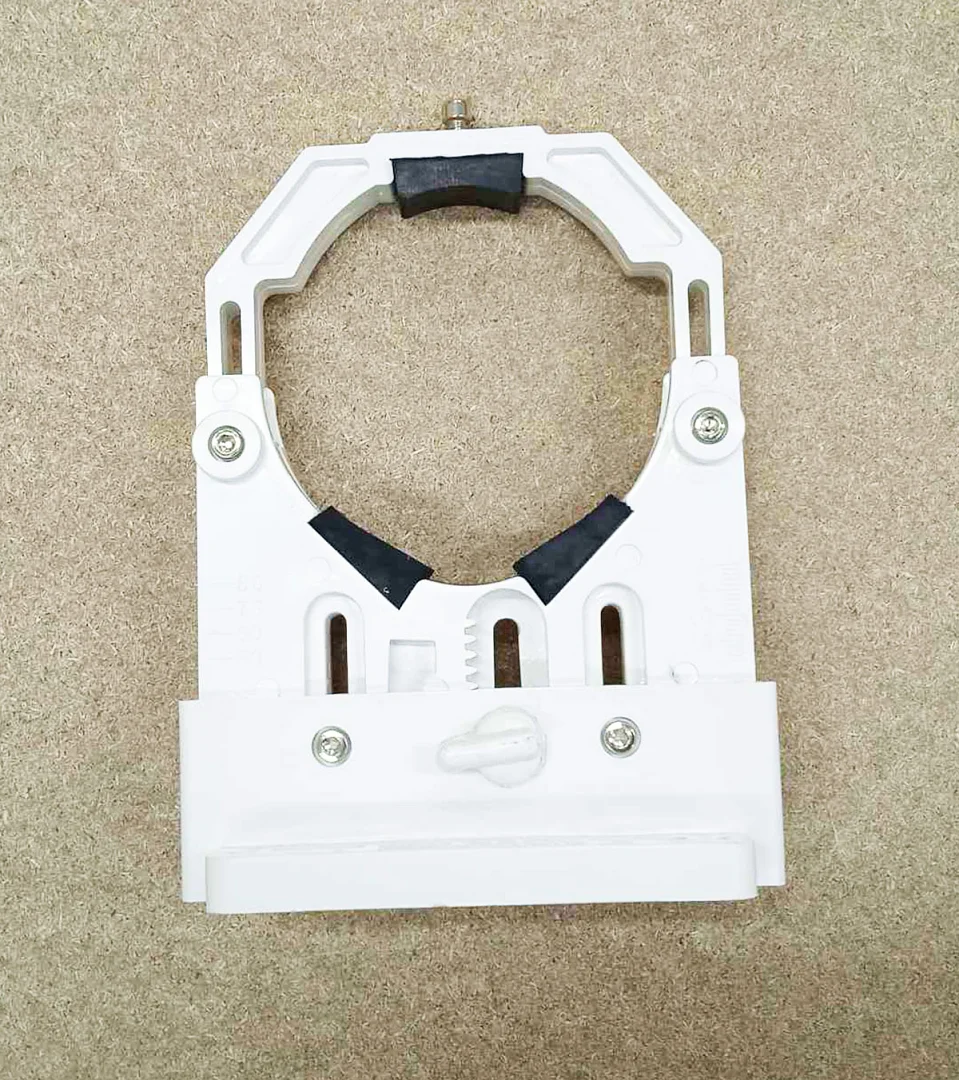

• Висота регулюється ручкою на основі через зубчасту рейку.

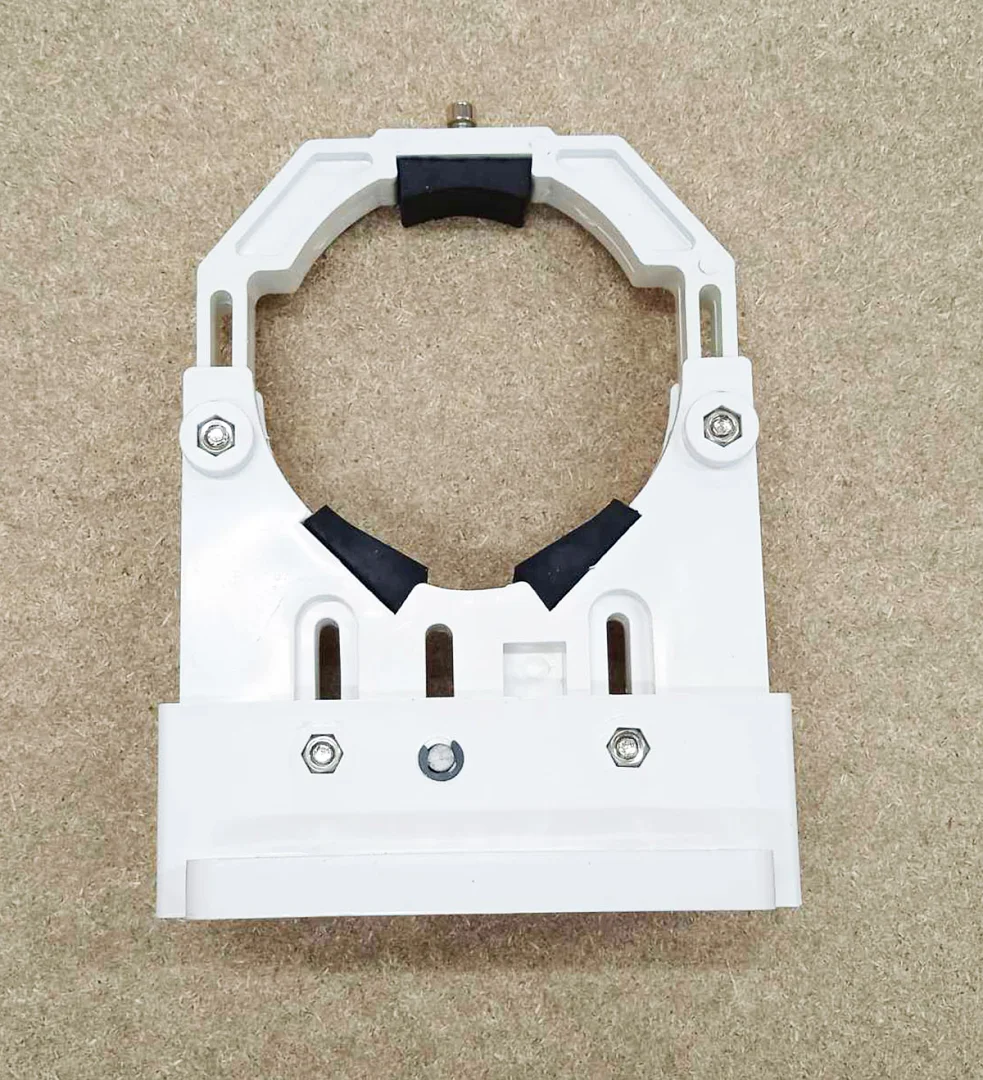

• Рухома частина з’єднана з основою двома гвинтами з гайками.

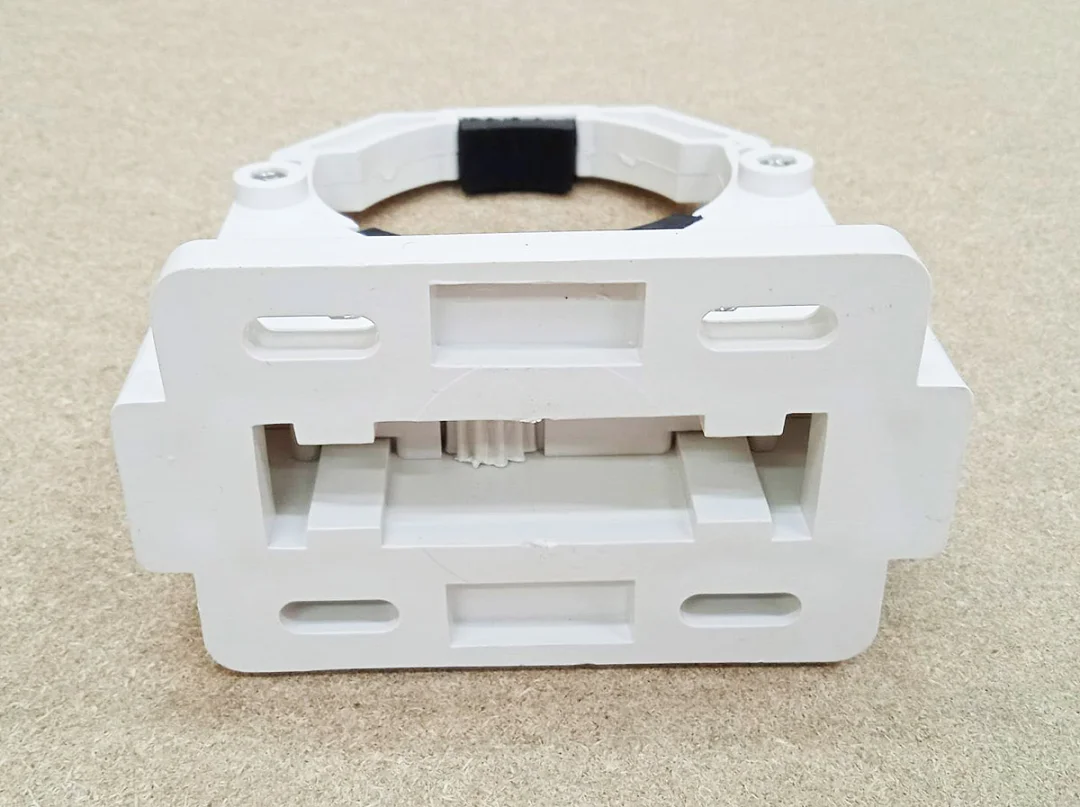

• Основа з двома пазами для кріплення до корпусу верстата.

Встановлення

• Усі роботи виконуйте при відключеному від мережі верстаті.
• Опора продається поштучно, для встановлення однієї трубки потрібні щонайменше дві опори.
• Закріпіть основи опор через пази і виставте опори на одній осі з першим дзеркалом.
• Трубку фіксуйте без перетягування: скло трубки крихке.
• Після встановлення трубки виконайте юстування променя.
