Витяжка для лазерного верстата CO2

Навіщо потрібна витяжка для лазерного верстата

Витяжка для лазерного верстата CO2 відводить дим і гази з робочої зони під час різання і гравіювання. Лазер випаровує матеріал: фанера і МДФ дають дим зі смолою, акрил дає пари метилметакрилату, шкіра і тканини дають їдкий запах. Без витяжки дим осідає на дзеркалах і лінзі, лінза нагрівається від поглиненого випромінювання і тріскається, потужність променя падає, а на кромці різу залишається кіптява. Дим у зоні різу поглинає частину променя, тому різ стає нерівним за глибиною.

Як працює витяжка равлик

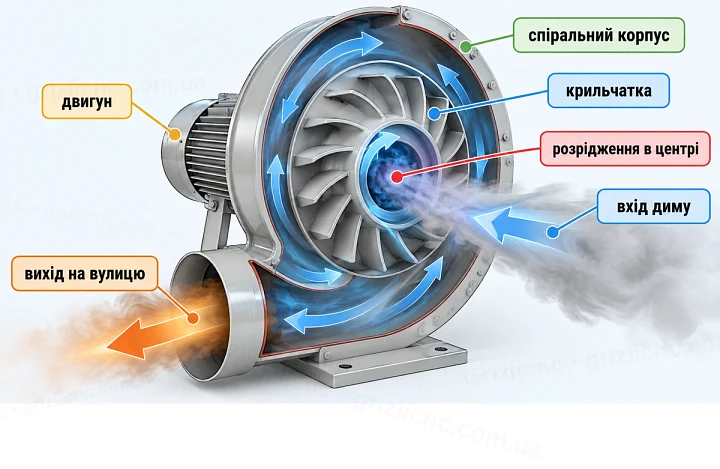

Електродвигун обертає крильчатку всередині спірального корпусу. Лопатки відкидають повітря до стінок корпусу, і в центрі виникає розрідження: повітря з димом входить через центральний патрубок, а виходить через бічний патрубок по дотичній до спіралі. Такий вентилятор створює тиск 1-2 кПа і тягне повітря через довгий повітровід і вузькі щілини верстата, де осьовий вентилятор не справляється.

Витрата і тиск

• Витрата. Об’єм повітря в кубометрах за хвилину, який витяжка прокачує без опору. Вона визначає, як швидко йде дим з робочої зони.
• Тиск. Розрідження, яке витяжка створює при закритому вході. Кожен метр повітроводу, поворот і сітка забирають частину тиску, і реальна витрата стає нижчою за паспортну.

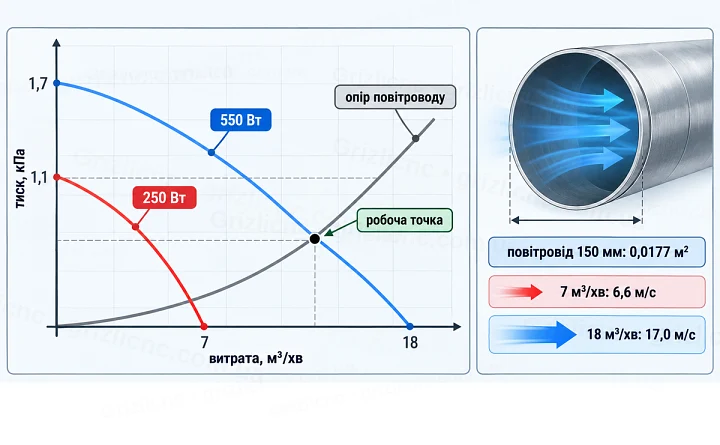

Витрату і тиск у паспорті вказано для крайніх точок: максимальна витрата при нульовому опорі і максимальний тиск при нульовій витраті. На верстаті з повітроводом витяжка працює між ними, тому її беруть із запасом за обома параметрами.

Швидкість рахують так: витрату в м³/с ділять на площу перерізу повітроводу. У повітроводу 150 мм площа 0,0177 м², тому 7 м³/хв дають 0,117 / 0,0177 = 6,6 м/с без урахування опору.

Як підібрати витяжку

• Розмір верстата. Чим більше робоче поле і об’єм корпусу, тим більша витрата потрібна, щоб дим не розтікався по камері.
• Матеріал. Під час різання фанери, МДФ і акрилу диму більше, ніж під час гравіювання, і витяжку беруть потужнішу.
• Довжина повітроводу. Для довгої траси з поворотами потрібна витяжка з більшим тиском.
• Діаметр патрубка. Діаметр патрубка витяжки збігається з діаметром повітроводу і патрубка верстата. Звуження на переході знижує витрату.
• Живлення. Звірте напругу і частоту мережі з даними витяжки: 220 В, 50 Гц.
• Шум. Витяжка равлик шумить до 75 дБ, тому її ставлять за стіною або в сусідньому приміщенні, а до верстата ведуть повітровід.

Повітровід і підключення

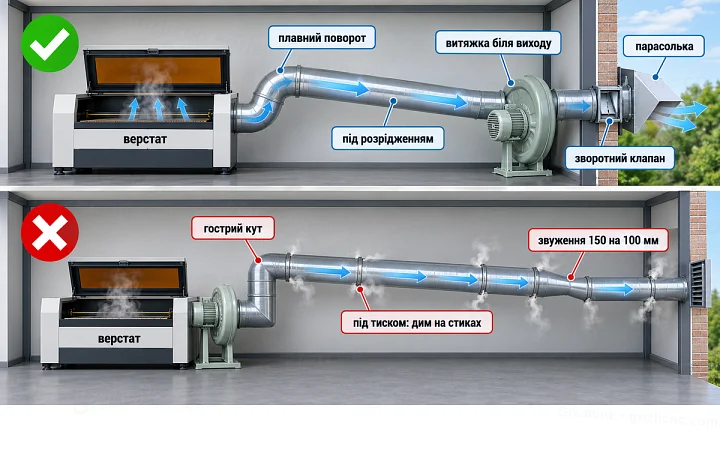

• Прокладайте повітровід якомога коротше, з плавними поворотами великого радіуса замість гострих кутів.
• Застосовуйте гладкий металевий або алюмінієвий гофрований повітровід: пластиковий рукав стискається від розрідження, а смола на ньому горить.
• Ставте витяжку ближче до виходу на вулицю, щоб більша частина повітроводу працювала під розрідженням: тоді дим не виходить у приміщення через нещільності.
• Затягуйте з’єднання хомутами і проклеюйте алюмінієвим скотчем.
• На виході на вулицю ставте парасольку або решітку від дощу і зворотний клапан від холодного повітря взимку.

Експлуатація та обслуговування

• Усі підключення виконуйте при відключеному живленні та заземлюйте корпус витяжки.
• Вмикайте витяжку перед початком різання і не вимикайте її, поки дим не піде з робочої зони.
• Раз на місяць оглядайте крильчатку: наліт смоли порушує балансування, витяжка починає вібрувати і втрачає витрату.
• Очищайте повітровід і патрубок верстата від нальоту, наліт смоли горючий.
• Не ріжте ПВХ та інші матеріали з хлором: під час різання виділяється хлороводень, він руйнує оптику, метал верстата і витяжки.

Типові помилки

• Повітровід 150 мм звужено до 100 мм перехідником: переріз зменшився у 2,25 раза, і витрата впала.
• Витяжка 250 Вт стоїть на великому верстаті з повітроводом 6 м, і дим залишається в камері.
• Пластиковий рукав сплющився від розрідження на повороті.
• Витяжка стоїть біля верстата, а довгий повітровід під тиском іде через приміщення і пропускає дим на стиках.
• Крильчатку не чистили, і витяжка вібрує.
