Фрезы с прямыми ножами диаметром 4-6 мм для фрезерного станка ЧПУ

В группе собраны двухзаходные фрезы с прямыми ножами диаметром 4, 5 и 6 мм с режущей частью от 25 до 42 мм. Это инструмент для раскроя фанеры, МДФ, ДСП и листовых пластиков средней и большой толщины, для пазов и выборки. В статье разбираем, какую толщину листа прорезает каждая фреза, как диаметр влияет на ширину реза, отходы и радиус внутренних углов, как резать пазы под соединения и какие цанги нужны.
Сортировать по По умолчанию По цене

Какую толщину листа прорезает фреза

При сквозном резе режущая часть должна быть длиннее толщины листа, иначе в рез войдёт хвостовик, начнёт тереть стенку и греть материал. Если оставить запас 2 мм, то получится так:

ФрезаРежущая частьОбщая длинаЛист насквозь при запасе 2 мм
D425 мм45 ммдо 23 мм
D532 мм55 ммдо 30 мм
D642 мм70 ммдо 40 мм

Длинная фреза справится и с тонким листом, но на тонком материале лучше короткая и толстая: она меньше отгибается, и стенка реза получается ровнее.

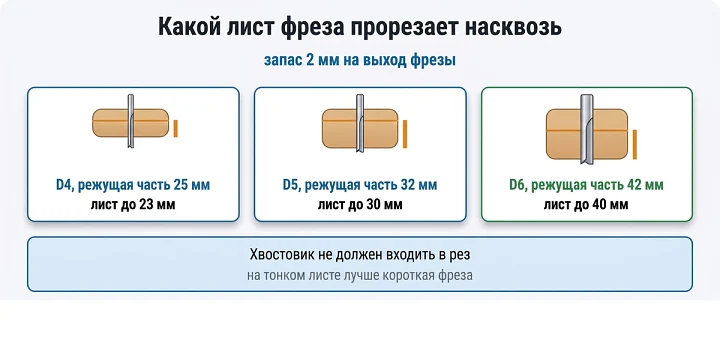

Какой лист фреза прорезает насквозь: запас 2 мм на выход фрезы

Ширина реза, отходы и пыль

Ширина реза равна диаметру фрезы. Между соседними деталями при раскладке на листе оставляют зазор не меньше диаметра, а весь объём материала в резе превращается в стружку и пыль. Для листа толщиной 18 мм на каждый метр реза:

ФрезаШирина резаОбъём стружки на метр реза
D44 мм72 см³
D55 мм90 см³
D66 мм108 см³

Фреза 6 мм снимает в полтора раза больше материала, чем 4 мм, и нагружает шпиндель и пылесос сильнее. Зато она жёстче и выдерживает большую подачу. Для плотной раскладки мелких деталей выгоднее 4 мм, для толстых плит и длинных резов 6 мм.

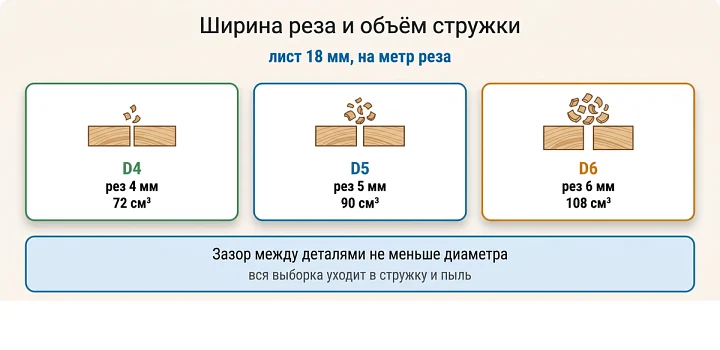

Ширина реза и объём стружки: лист 18 мм, на метр реза

Радиус внутренних углов

Фреза не может вырезать внутренний угол острее своего радиуса: у 4 мм это 2 мм, у 5 мм это 2.5 мм, у 6 мм это 3 мм. Для мебельных деталей, куда вставляется другая деталь с прямым углом, в программе подготовки обработки делают подрезку угла: фреза заходит в угол по диагонали или вдоль одной стороны, и прямоугольная деталь садится без подгонки напильником.

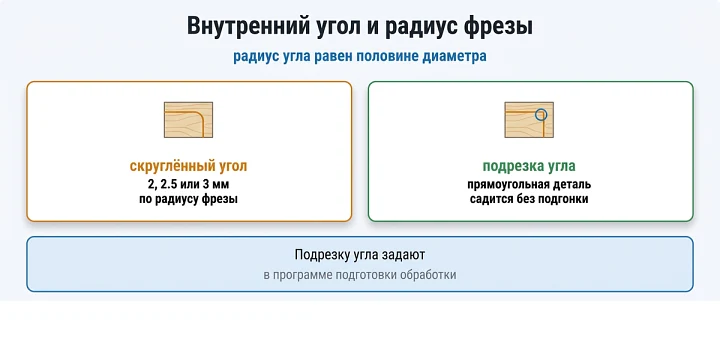

Внутренний угол и радиус фрезы: радиус угла равен половине диаметра

Пазы под соединения

Фреза диаметром 4, 5 или 6 мм за один проход режет паз своей ширины, но паз под лист фанеры или МДФ так резать не стоит. Реальная толщина листа отличается от номинальной, а биение фрезы добавляет к ширине паза несколько сотых миллиметра. Надёжнее взять фрезу меньше паза и пройти его в два прохода со смещением, подогнав ширину по замеру конкретного листа.

  • Паз под заднюю стенку: ширина по замеру листа ДВП или фанеры, глубина на треть или половину толщины детали.
  • Шип и паз: ширину паза подгоняют пробным резом на обрезке того же листа.
  • Выборка под фурнитуру: карман с шагом меньше диаметра, чтобы на дне не оставалось гребней.

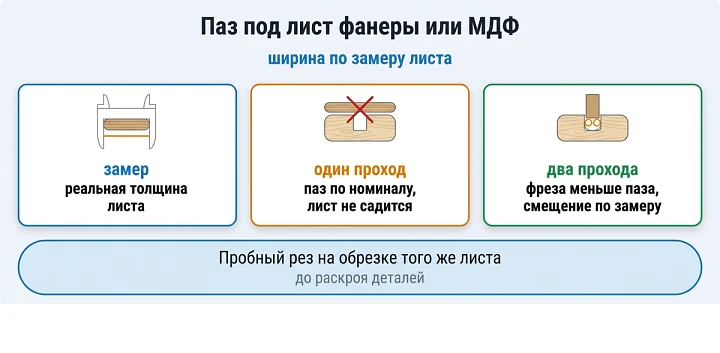

Паз под лист фанеры или МДФ: ширина по замеру листа

Стружка в пазу

Прямые канавки не поднимают стружку вверх, как спиральная фреза со стружкой вверх, поэтому в глубоком пазу она уплотняется и греет фрезу. Пылесос у самой фрезы обязателен, а глубокий паз проходят за несколько проходов по высоте. Если стенка реза темнеет, а вместо стружки летит пыль, фреза трёт материал: подачу увеличивают или обороты снижают.

Хвостовик и цанга

У фрез этой группы хвостовик равен диаметру режущей части: 4, 5 или 6 мм. Каждой нужна цанга своего размера, все три входят в диапазон цанг ER11, ER16 и ER20. Хвостовик вставляют на всю глубину цанги, а вылет оставляют таким, чтобы режущая часть перекрывала толщину листа с запасом.
