Фрезы с прямыми ножами 3.175 мм для фрезерного станка ЧПУ

В группе собраны двухзаходные фрезы с прямыми ножами диаметром 3.175 мм с режущей частью 12, 17, 22 и 25 мм. Хвостовик 3.175 мм подходит к большинству настольных станков, поэтому это ходовой инструмент для раскроя фанеры, МДФ и листовых пластиков на мелкие детали. В статье разбираем, как выбрать длину под толщину листа, как программа смещает траекторию на радиус фрезы, зачем нужны перемычки, в каком порядке резать контуры и как удержать тонкий лист на столе.
Сортировать по По умолчанию По цене

Четыре длины одного диаметра

Все фрезы группы режут одинаковый рез шириной 3.175 мм и отличаются только длиной режущей части. Выбирают самую короткую, которая прорезает лист насквозь с запасом: каждый лишний миллиметр длины делает тонкую фрезу гибче.

Режущая частьЛист насквозь при запасе 2 ммОтношение длины к диаметру
12 ммдо 10 мм3,8
17 ммдо 15 мм5,4
22 ммдо 20 мм6,9
25 ммдо 23 мм7,9

Фреза с отношением выше 6 заметно гнётся под боковой нагрузкой, поэтому длинные фрезы 22 и 25 мм ведут с меньшей глубиной за проход, чем короткую 12 мм.

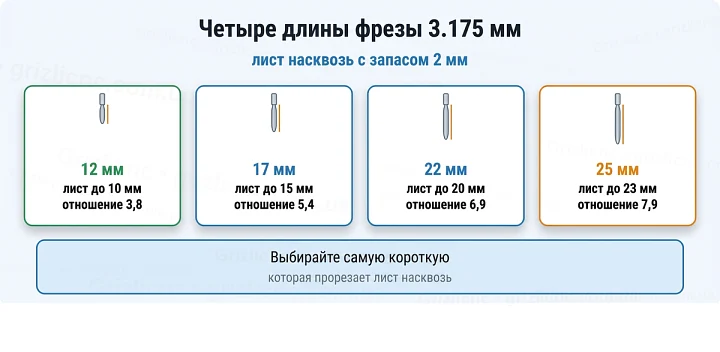

Четыре длины фрезы 3.175 мм: лист насквозь с запасом 2 мм

Коррекция на радиус фрезы

Центр фрезы идёт на расстоянии радиуса от линии контура, то есть на 1.5875 мм. Для детали траекторию смещают наружу, для отверстия и выреза внутрь, иначе деталь получится меньше на диаметр фрезы, а отверстие больше. Если чертёж нарисован по центру реза, например для гравировки линией, коррекцию не задают.

При раскладке деталей на листе зазор между контурами делают не меньше диаметра фрезы, иначе две соседние траектории сольются и тонкая перемычка между деталями сломается.

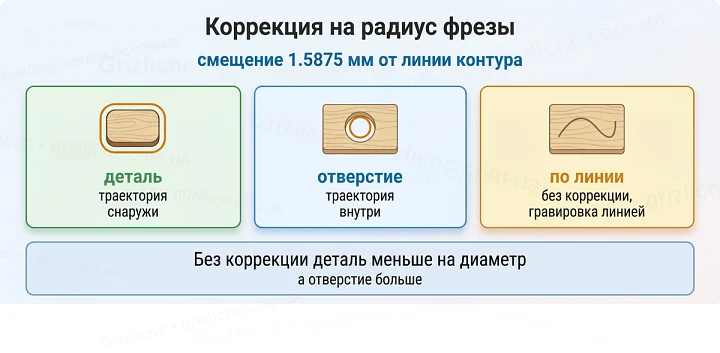

Коррекция на радиус фрезы: смещение 1.5875 мм от линии контура

Перемычки

Когда фреза дорезает контур, деталь становится свободной. Мелкую деталь фреза может подхватить и отбросить, а сама деталь сдвигается и получает зарез на последнем проходе. Перемычки оставляют тонкий недорез по высоте, который держит деталь в листе до конца обработки.

  • На маленькую деталь ставят две перемычки, на длинную три или четыре, равномерно по контуру.
  • Перемычки не ставят на скругления и углы, их потом трудно зачистить.
  • После раскроя перемычки подрезают ножом и зачищают шлифовкой заподлицо с кромкой.

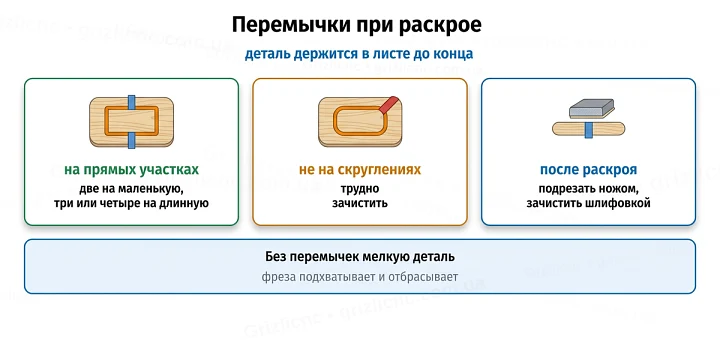

Перемычки при раскрое: деталь держится в листе до конца

Порядок резов

Сначала режут внутренние контуры, отверстия и пазы, пока деталь держится в листе по всему периметру, и только потом внешний контур. Если сделать наоборот, вырезанная деталь сдвинется, и внутренние элементы окажутся не на своих местах. Мелкие детали режут раньше крупных, крупные держат лист жёстким до конца раскроя.

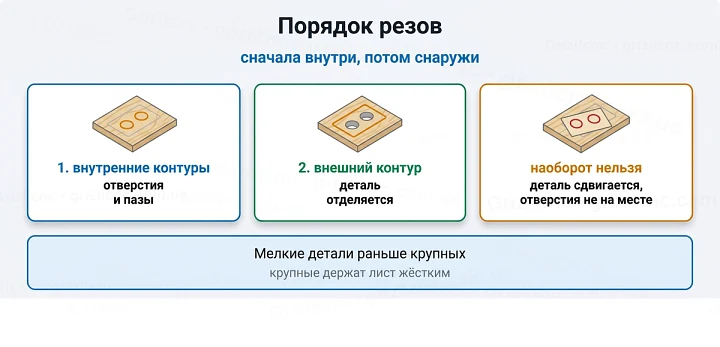

Порядок резов: сначала внутри, потом снаружи

Как удержать тонкий лист

  • Двусторонний скотч по всей площади держит тонкую фанеру и пластик без прижимов, которые мешают фрезе.
  • Винты ставят за пределами деталей, а траекторию проверяют, чтобы фреза их не задела.
  • Жертвенный стол из МДФ под листом позволяет резать на глубину чуть больше толщины листа, не повреждая станину.
  • Вакуумный стол держит лист по всей площади, но маленькие детали после прорезки теряют присос, поэтому перемычки нужны и с ним.
