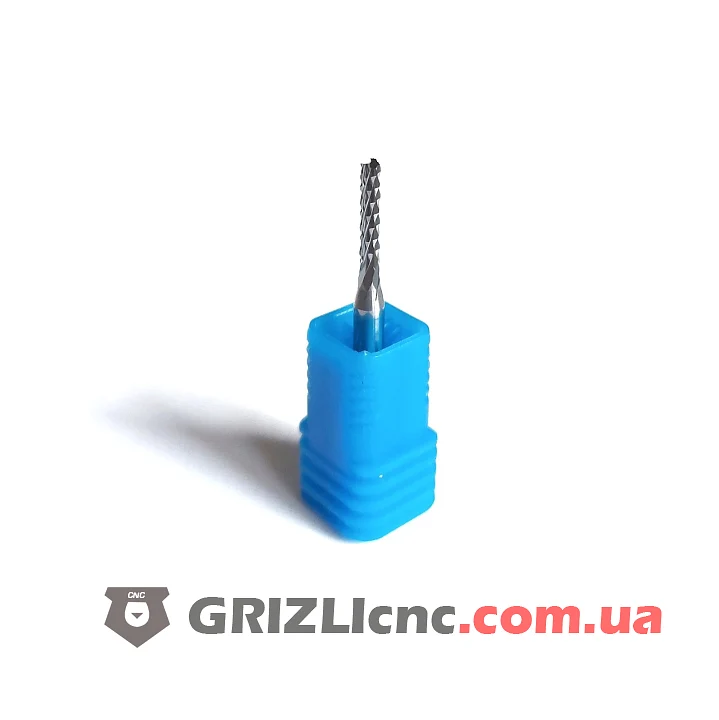

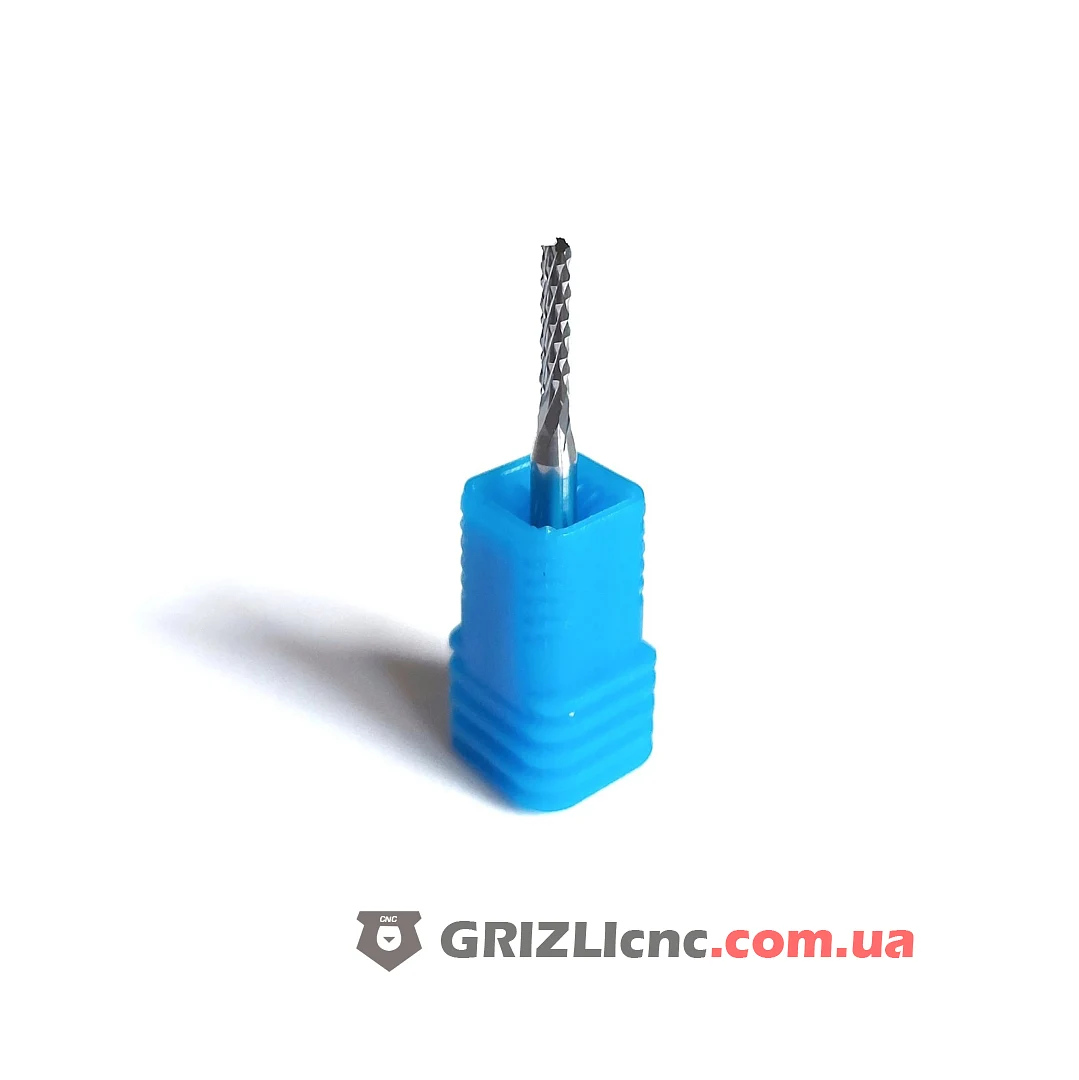

Фреза кукуруза 2 мм L10 предназначена для тонкой работы: мелких отверстий, узких пазов и сложных контуров в печатных платах, стеклотекстолите и карбоне. Малый диаметр позволяет вырезать детали с мелкими элементами и внутренними углами радиусом от 1 мм. Фреза изготовлена из твёрдого сплава 3А, рабочая часть 10 мм, общая длина 38 мм. Хвостовик толще режущей части, 3.175 мм (1/8"), поэтому инструмент ставится в распространённую цангу 3.175 мм (ER11, ER16 и аналоги). На хвостовик вместе с переходом к рабочей части приходится 28 мм.
Что такое фреза «кукуруза»
- На рабочей части нарезана сетка крошечных зубцов, её образуют пересекающиеся канавки правого и левого направления. Рисунок похож на кукурузный початок, отсюда и название. Встречаются также варианты рашпильная фреза, corn cob или corn teeth end mill.
- Зубцы с разным наклоном режут навстречу друг другу, поэтому слои платы и волокна карбона перерезаются чисто, без задиров по краю даже на мелких деталях.
- Материал уходит в виде мелкой пыли, которая не забивает узкий паз шириной 2 мм.
- Фреза работает в основном боковой частью: контуры, пазы, окна, вырезка небольших деталей.
Какие материалы обрабатывает
- Печатные платы FR-4 и CEM-3: обрезка по контуру, вырезы, крепёжные окна
- Тонкий стеклотекстолит, текстолит и G10
- Тонкие карбоновые пластины для мелких деталей и моделей
- Гетинакс, эпоксидные и фенольные листы
- Тонкая фанера, МДФ и ХДФ для макетов и небольших изделий
- Акрил и ПВХ небольшой толщины
Преимущества
- Диаметр 2 мм: узкий рез и радиус внутренних углов от 1 мм. Можно вырезать мелкие отверстия, прорези и детали сложной формы.
- Хвостовик 3.175 мм: не нужна отдельная миниатюрная цанга, фреза встаёт в ту же цангу, что и остальные фрезы 1/8".
- Рабочая часть 10 мм: для такого тонкого инструмента короткая длина особенно важна, она уменьшает прогиб и риск поломки.
- Твёрдый сплав 3А: кромка долго держит остроту на абразивном стекловолокне и карбоне.
- Аккуратный край: насечка не расслаивает материал, мелкие детали почти не требуют доводки.
Рекомендации по применению
- Рабочую часть обычно берут на 2 мм длиннее толщины листа, то есть L10 формально подходит для материала примерно до 8 мм. Но при диаметре 2 мм фреза лучше всего проявляет себя на тонких листах: платах, пластинах карбона и стеклотекстолита в несколько миллиметров.
- Снимайте материал малыми шагами по глубине. В таблице режимов одного из производителей для фрезы «кукуруза» 2 мм (карбон и печатные платы) указаны 12 000 об/мин, подача 500 мм/мин, врезание 300 мм/мин и глубина 0,3 мм за проход. Для мелких фрез «кукуруза» с хвостовиком 3.175 мм продавцы также указывают 18 000-20 000 об/мин. Считайте эти цифры стартовыми и меняйте их постепенно.
- Тонкая фреза чувствительна к перегрузке: резкое врезание, завышенная подача или большая глубина быстро её ломают. Врезайтесь плавно, по рампе или винтовой траектории, без вертикального погружения.
- При этом не занижайте подачу чрезмерно: трение вместо резания перегревает кромку и тупит её. В управляющей программе задайте диаметр инструмента 2 мм, чтобы траектория и размеры деталей совпали с чертежом.
- Хвостовик зажимайте в чистой цанге 3.175 мм, биение для фрезы 2 мм критично. Лист надёжно закрепите, чтобы вибрация не ломала инструмент.
- Мелкодисперсная пыль от стекловолокна и карбона вредит лёгким: включайте пылесос и надевайте респиратор.
