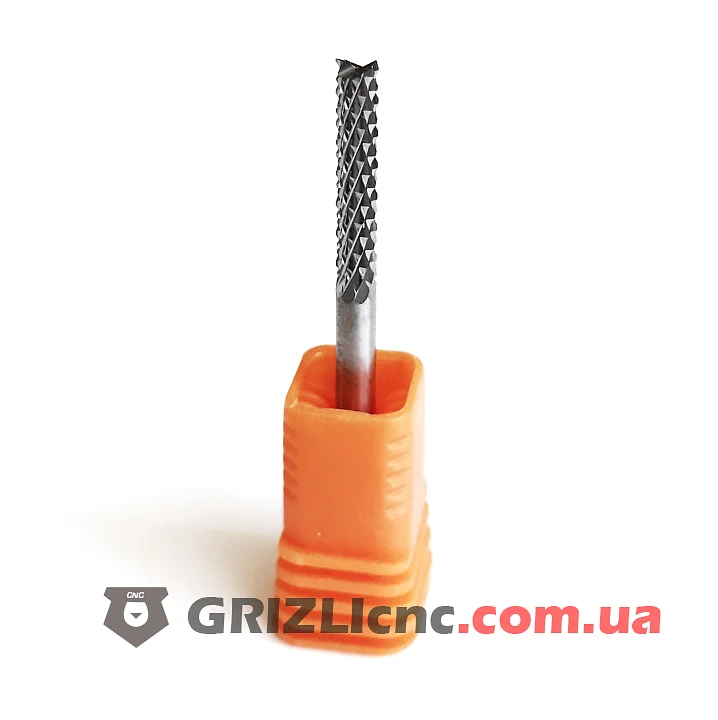

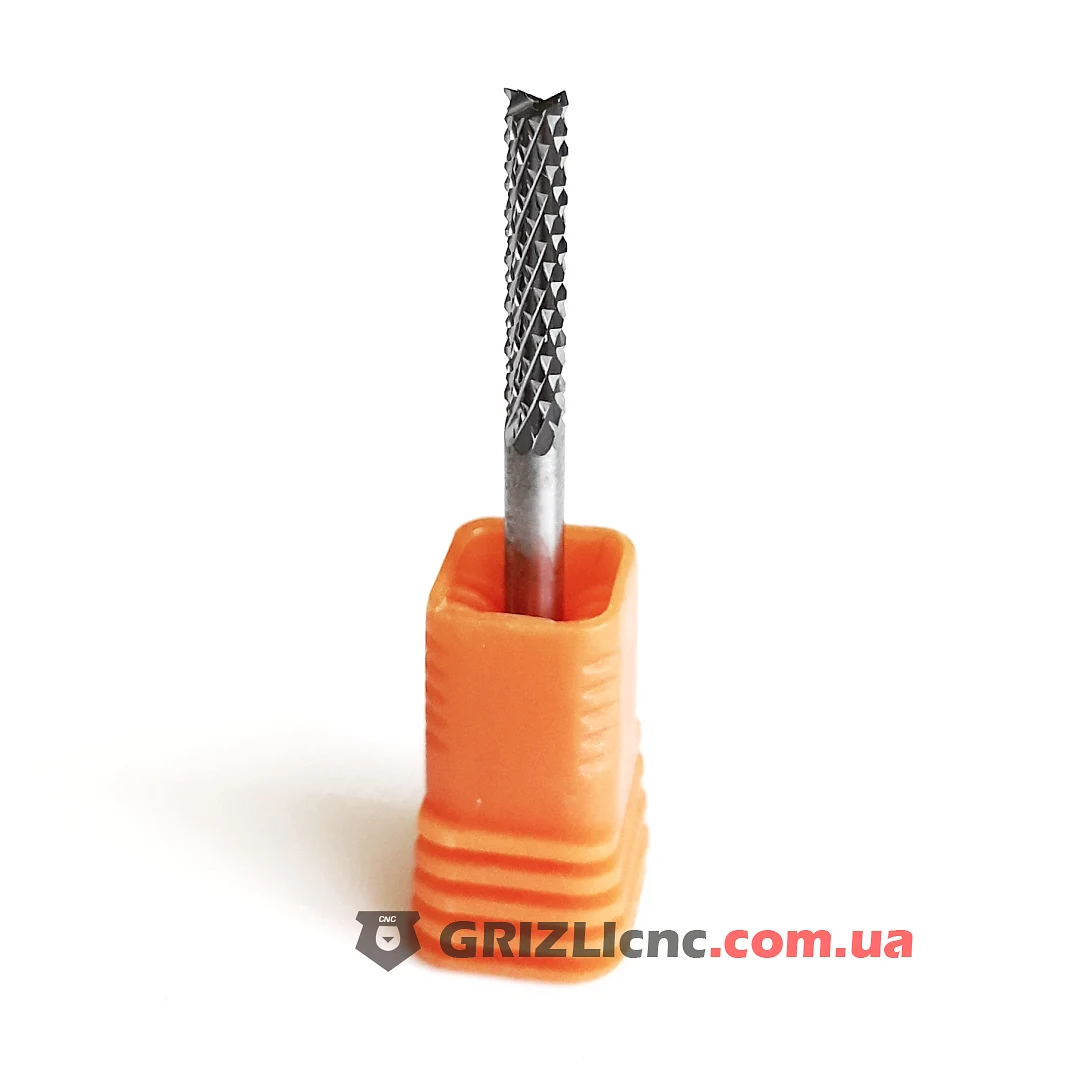

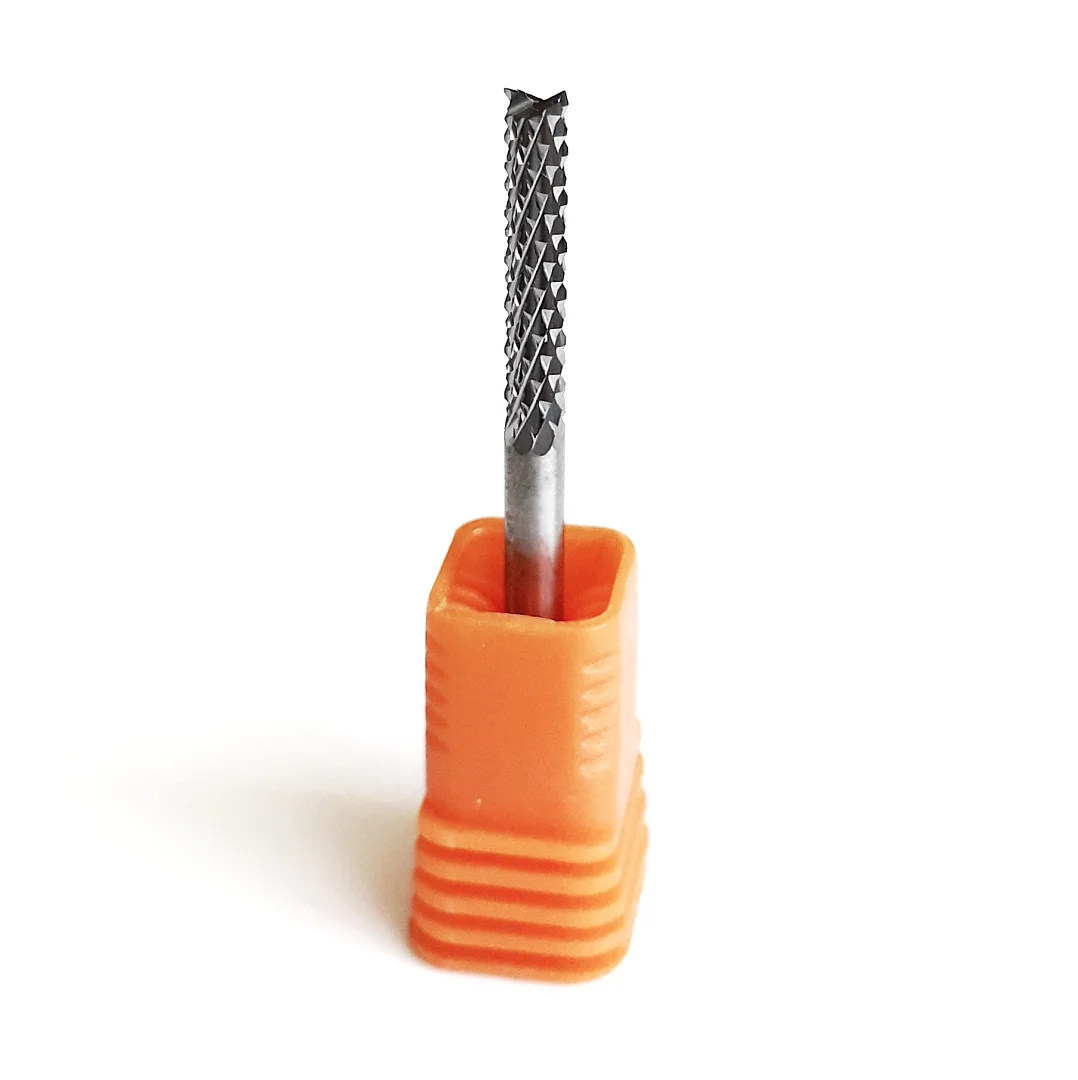

Фреза кукуруза 3.175 мм L17 твердосплавная для фрезерного станка ЧПУ

Фреза кукуруза 3.175 мм с рабочей частью 17 мм предназначена для тонких листов и точной работы, где жёсткость инструмента важнее глубины реза. Короткая режущая часть почти не отклоняется под нагрузкой, поэтому контур получается ровным, а размеры деталей точными. Твёрдый сплав 3А уверенно справляется с обрезкой печатных плат и раскроем тонкого стеклотекстолита и карбона. Общая длина 38 мм, хвостовик 3.175 мм (1/8"), под зажим остаётся около 21 мм. Для установки нужна цанга 3.175 мм, например ER11 3.175 или ER16 3.175.

Что такое фреза «кукуруза»

• Режущая поверхность разбита на множество мелких пирамидальных зубьев. Их образуют правые и левые винтовые канавки, пересекающие друг друга, и насечка напоминает зёрна на кукурузном початке. Другие названия: рашпильная фреза, corn cob или diamond cut end mill.
• Зубья с разным наклоном тянут материал одновременно вверх и вниз. Волокна и слои подрезаются с обеих сторон, поэтому края текстолита и карбона остаются без расслоения и бахромы.
• Стружка сразу ломается на мелкую крошку, легко выходит из реза и не забивает его. Нагрузка на кромки и нагрев при этом ниже.
• Режет фреза в основном боковой частью: контурный раскрой, прорезка пазов, окон и отверстий, обрезка плат по периметру.

Какие материалы обрабатывает

• Заготовки печатных плат: FR-4, CEM-3, гетинакс
• Тонкий стеклотекстолит G10 и листовой текстолит
• Карбоновые пластины и тонкие листы стекловолокна, например для рам дронов и моделей
• Слоистые пластики: HPL, микарта, эпоксидные и бакелитовые листы
• Фанера, МДФ, ХДФ, тонкие заготовки из твёрдой древесины
• ПВХ и акрил при раскрое по контуру

Преимущества

• Рабочая часть 17 мм: максимальная жёсткость для диаметра 3.175 мм. По расчёту для консольного стержня прогиб под той же нагрузкой примерно в 2 раза меньше, чем у фрезы L22, и примерно в 3 раза меньше, чем у L25.
• Точность на мелких деталях: меньше увода и вибрации, пазы и отверстия точнее по размеру.
• Хвостовик 3.175 мм при общей длине 38 мм: около 21 мм хвостовика остаётся для зажима, фреза глубоко и надёжно сидит в цанге.
• Твёрдый сплав 3А: стекловолокно и углеволокно сильно абразивны и быстро тупят инструмент из быстрорежущей стали, а твердосплавная кромка служит значительно дольше.
• Чистый край без доводки: насечка подрезает слои сверху и снизу, края плат и пластин почти не требуют зачистки.

Рекомендации по применению

• Длину режущей части подбирают с запасом около 2 мм к толщине материала. L17 подходит для листов примерно до 15 мм, а лучше всего раскрывается на печатных платах и тонких пластинах карбона и стеклотекстолита.
• Ширина реза 3.175 мм, поэтому внутренние углы получатся с радиусом не меньше 1,6 мм.
• Ориентировочные режимы: производители аналогичных фрез указывают до 22 000-24 000 об/мин, а в руководствах по фрезерованию стеклотекстолита инструментом 1/8" советуют 18 000-24 000 об/мин, подачу примерно 760-1500 мм/мин и 0,5-1,5 мм за проход. Для фрезы «кукуруза» 3.175 мм по карбону и платам один из производителей приводит более мягкий старт: 12 000 об/мин, 500 мм/мин и 0,3 мм за проход. Начинайте с нижних значений и повышайте их постепенно, следя за звуком и нагревом.
• Не занижайте подачу: если зубья трут материал вместо того, чтобы резать, кромка перегревается и тупится, а на дереве появляется подгар. Врезайтесь по наклонной траектории или по спирали.
• Зажимайте хвостовик в чистой цанге 3.175 мм на всю доступную длину и проверяйте биение: на тонком инструменте оно заметно влияет на точность и стойкость.
• Стенка реза после насечки слегка матовая, это нормально для такого типа фрез. Пыль стекловолокна и карбона вредна, работайте с пылеудалением и в респираторе.
