Стрілочний міліамперметр 0-30 мА ZODA 85C1 для лазерного верстата CO2

Стрілочний міліамперметр ZODA 85C1 зі шкалою 0-30 мА показує постійний струм у колі. У лазерному верстаті CO2 його вмикають у коло між катодом лазерної трубки і виводом блока живлення, щоб бачити струм трубки.

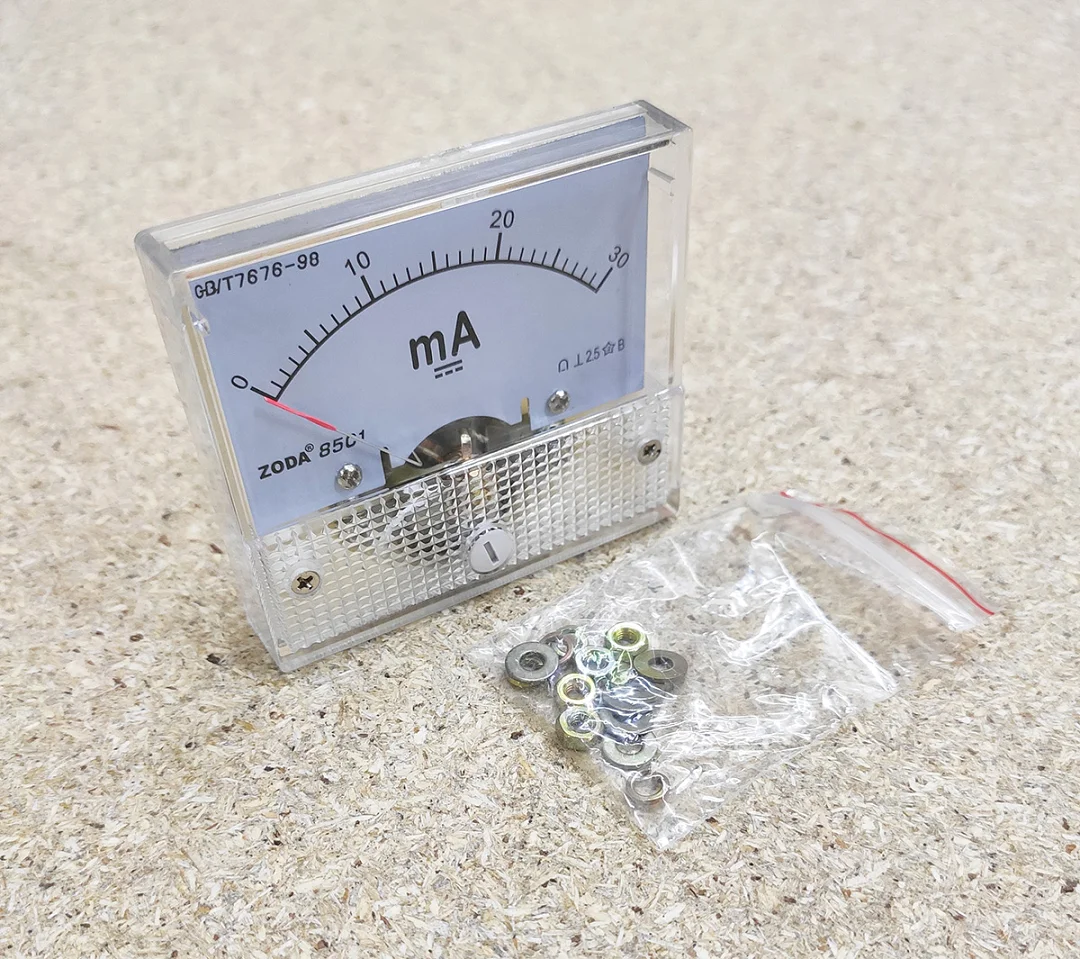

Маркування на шкалі

• ZODA 85C1.
• Одиниця вимірювання mA і символ постійного струму.
• Шкала від 0 до 30 з оцифруванням 0, 10, 20, 30.
• Клас точності 2,5.
• Символ вертикального робочого положення.
• Стандарт GB/T7676-98.

Параметри

• Діапазон вимірювання: 0-30 мА.
• Клас точності: 2,5.
• Розмір лицьової панелі: 64×56 мм.

Конструкція

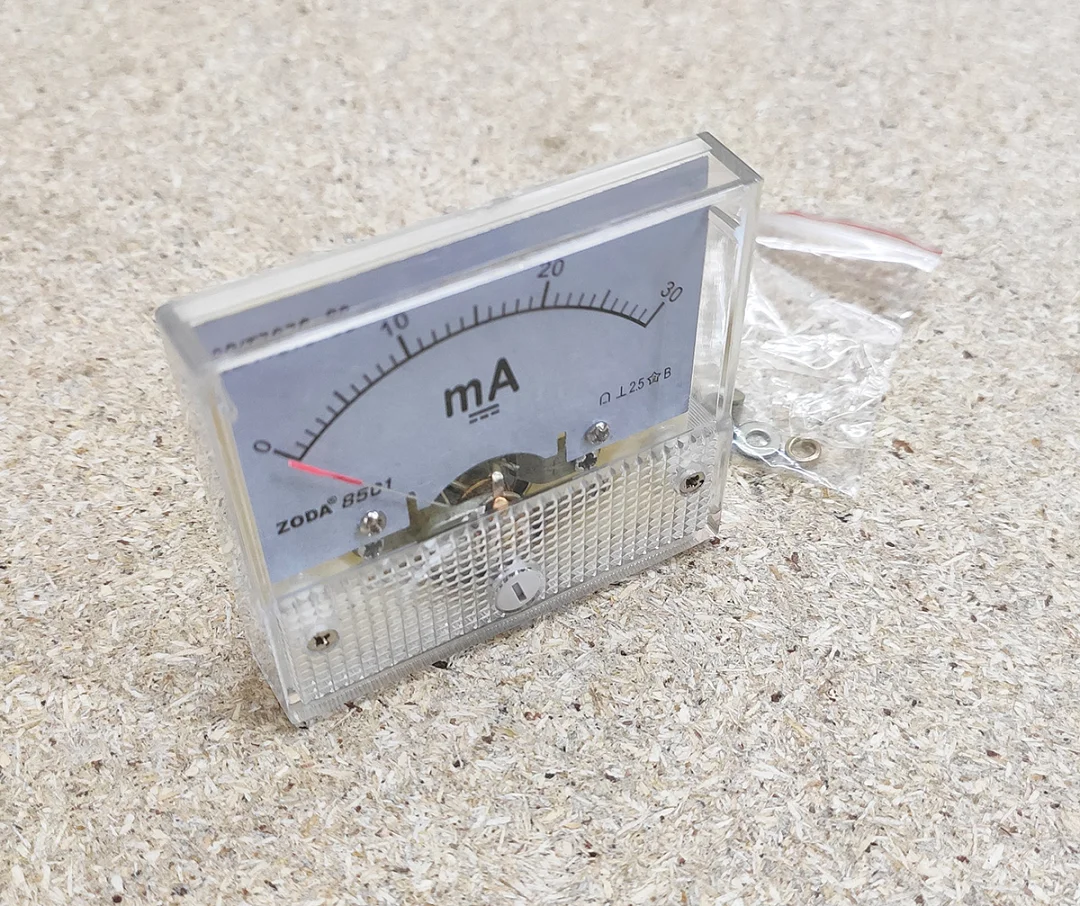

• Прозора передня кришка, під шкалою гвинт коректора нуля.

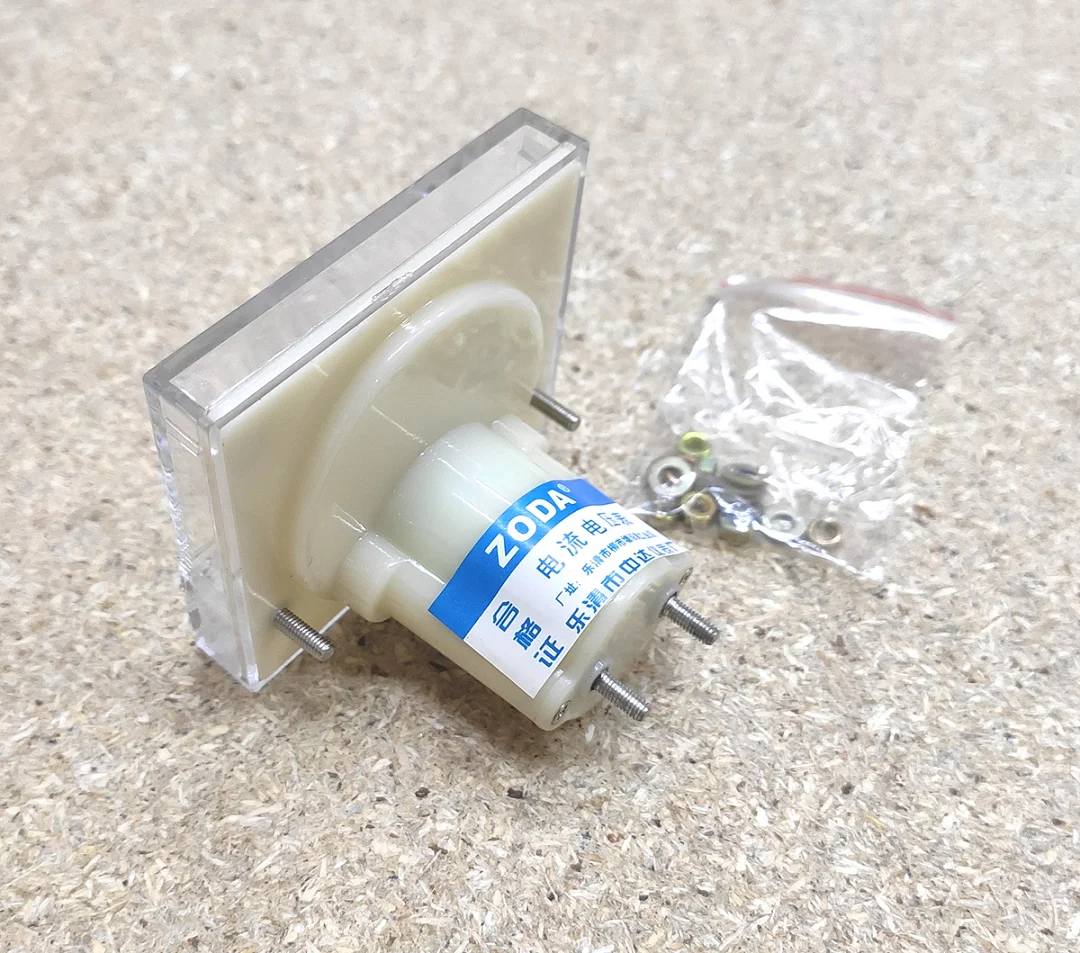

• На задній стороні дві різьбові шпильки для кріплення до панелі і дві різьбові клеми для підключення.
• На корпусі наліпка ZODA з назвою виробника, Yueqing Zhongda Instrument Factory.
• У комплекті з приладом пакет із гайками і шайбами.

Підключення

• Усі підключення виконуйте при вимкненому живленні верстата.
• Дотримуйтеся полярності підключення приладу постійного струму.
• Встановлюйте прилад вертикально.
• Струм трубки не повинен перевищувати максимальний струм із її паспорта.
