Зачем нужны датчики на лазерном станке
Датчики для лазерного станка CO2 контролируют работу узлов, от которых зависит сохранность лазерной трубки: охлаждение и ток разряда. Сигналы датчиков поступают на входы защиты блока питания лазера или контроллера станка, а измерительные приборы показывают оператору текущий режим работы трубки. Стеклянная трубка выходит из строя за секунды работы без воды и постепенно теряет ресурс при токе выше паспортного, поэтому эти два параметра контролируют на каждом станке.
Датчик протока воды

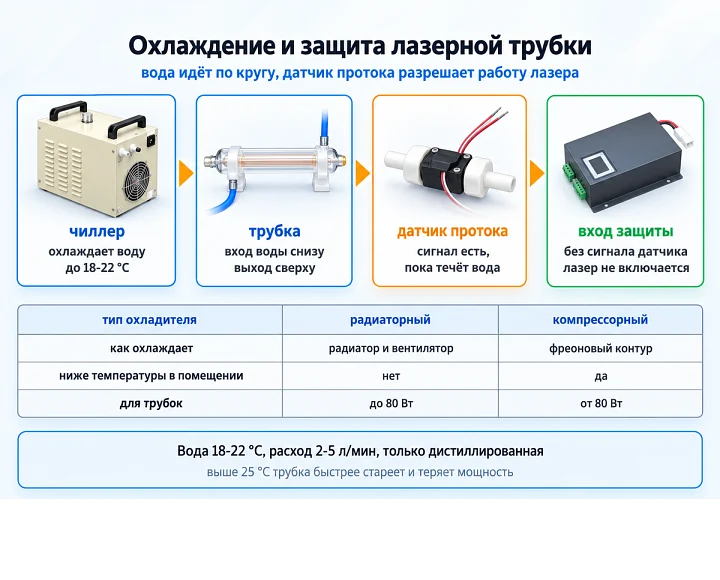

- Лазерная трубка CO2 охлаждается проточной водой. Датчик протока устанавливают в контур охлаждения, и он передаёт сигнал о наличии потока.

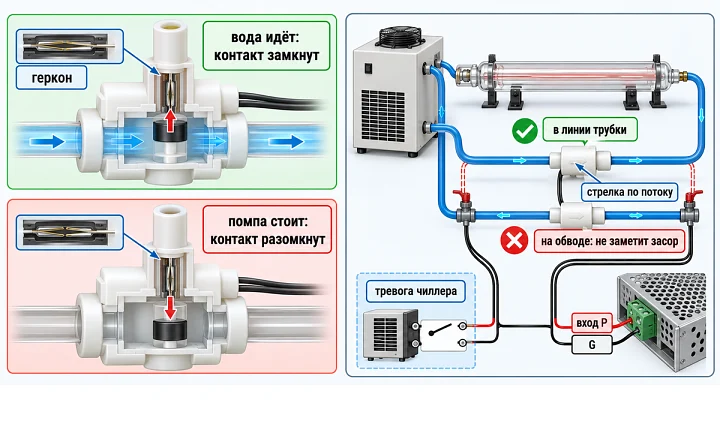

- Внутри датчика стоит подвижный элемент, который поток воды смещает к герконовому контакту. Пока вода идёт с расходом не ниже порога срабатывания, контакт замкнут; при остановке помпы он размыкается. Порог указан в параметрах датчика, например расход от 0.75 л/мин.
- Датчик подключают ко входу защиты по воде: вход P у блока питания лазера или вход WP у контроллера. Подключают к одному из этих входов.
- Когда защита включена и сигнала от датчика нет, лазер не включается.
Датчик ставят в ту же линию, по которой вода проходит через трубку, а не на обводной отвод: так он сработает и при засоре или пережатом шланге трубки. Стрелка на корпусе показывает направление потока. Если у чиллера есть выход тревоги, его контакт включают последовательно с датчиком протока на тот же вход защиты: лазер остановится и при перегреве воды.
Миллиамперметр
- Мощность излучения трубки зависит от тока разряда, ток измеряют в миллиамперах.

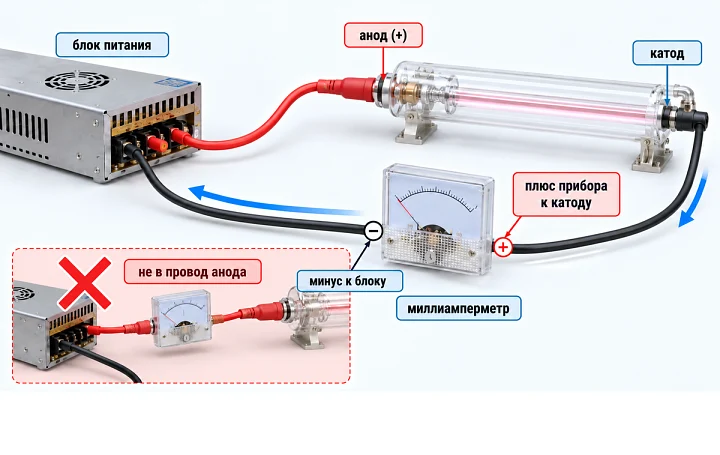

- Миллиамперметр включают в цепь между катодом трубки и выводом блока питания: плюс прибора к катоду, минус к возвратному выводу блока.
- По прибору контролируют, чтобы ток не превышал максимальный ток из паспорта трубки.
- Предел шкалы прибора должен быть не меньше максимального тока трубки.
Класс точности стрелочного прибора задаёт погрешность в процентах от предела шкалы. У прибора класса 2.5 со шкалой 30 мА погрешность составляет 30 × 0,025 = 0,75 мА, у прибора со шкалой 50 мА уже 1,25 мА. Поэтому шкалу выбирают ближайшую сверху к максимальному току трубки: для трубки с максимумом 26 мА подходит шкала 30 мА, а шкала 50 мА нужна трубкам с током выше 30 мА.
| Шкала прибора | Погрешность класса 2.5 | Для трубок с максимальным током |
|---|
| 0-30 мА | 0,75 мА | до 30 мА |
| 0-50 мА | 1,25 мА | от 30 до 50 мА |
Другие датчики станка
- Концевые выключатели осей подключают к входам концевиков контроллера.

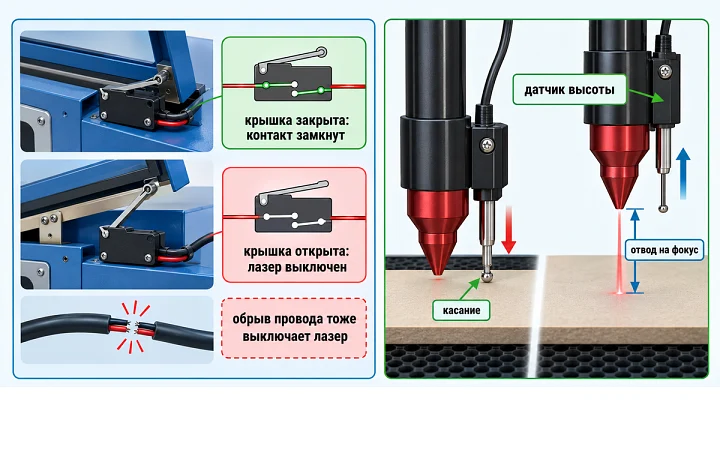

- Датчик открытия крышки подключают к входу защиты контроллера, чтобы при открытой крышке лазер выключался. Для этой цели берут контакт, который замкнут при закрытой крышке: обрыв провода тогда тоже выключает лазер.
- Датчик высоты (автофокус) крепят на лазерную голову. Стол или голова опускаются, щуп касается материала, контроллер запоминает координату и отводит голову на заданное расстояние, равное фокусу линзы.
Установка и проверка
- Все подключения выполняйте при отключённом от сети станке.
- После установки датчика протока проверьте защиту: при остановленной помпе лазер не должен включаться.
- Не отключайте и не перемыкайте защиту по воде.
- Соблюдайте полярность при подключении миллиамперметра постоянного тока.
- Миллиамперметр устанавливают в вертикальном положении, если это указано символом на шкале: в другом положении стрелка показывает с дополнительной ошибкой.
Типичные ошибки
- Вход защиты замкнут перемычкой «на время», и станок работает без датчика протока.
- Датчик протока стоит против направления стрелки и не замыкается.
- Миллиамперметр включён в разрыв высоковольтного провода анода, а не в цепь катода.
- Прибор со шкалой 50 мА стоит на трубке с максимумом 20 мА: погрешность 1,25 мА и мелкие деления не дают точно выставить ток.
- Датчик крышки подключён контактом, который замыкается при открытии, и обрыв провода остаётся незамеченным.
