Датчик протоку води 0,75-5 л/хв для лазерного верстата CO2

Датчик протоку води (реле протоку) встановлюють у контур охолодження лазерної трубки CO2. Його дроти підключають до входу захисту за водою блока живлення лазера (P) або контролера (WP), щоб за відсутності протоку лазер не вмикався.

Параметри

• Мінімальна витрата води: 0,75 л/хв.
• Максимальна витрата води: 5 л/хв.
• Струм при DC 24 В: 1 А.
• Матеріал корпусу: пластик.
• Робоча температура: 1-100 °C.

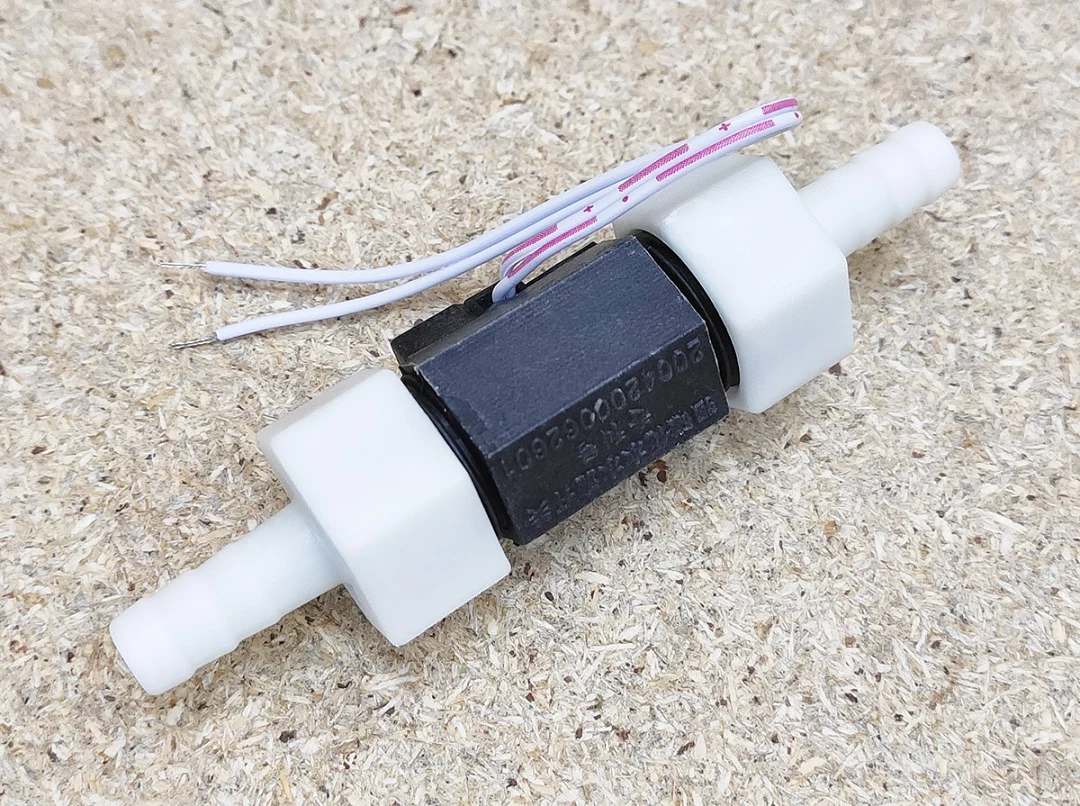

Конструкція

• Білі пластикові штуцери з ребристими кінцями для шлангів з обох боків.

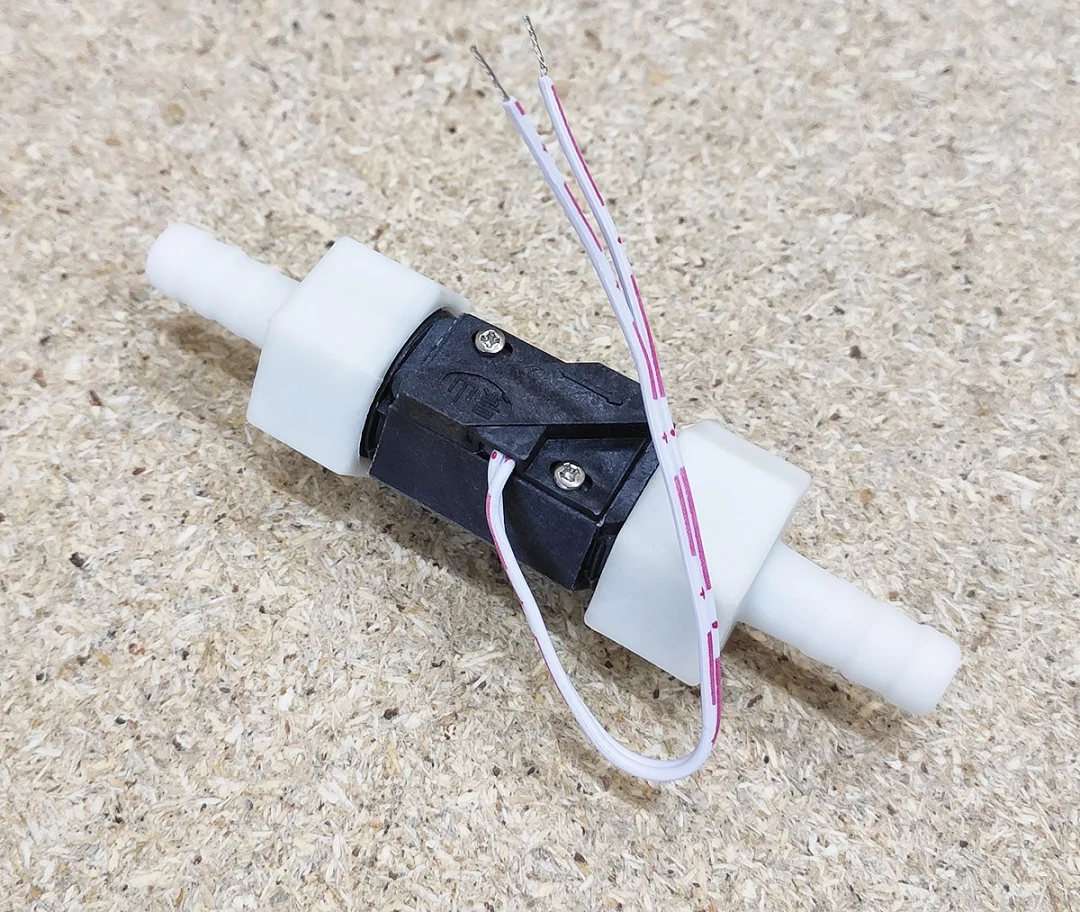

• Чорний центральний блок, закріплений двома гвинтами.
• Два білі дроти з червоною смугою та зачищеними кінцями.

Встановлення і перевірка

• Усі підключення виконуйте при вимкненому живленні верстата.
• Датчик підключайте до одного входу захисту за водою: P блока живлення лазера або WP контролера.
• Витрата води в контурі має бути не меншою за 0,75 л/хв.
• Після встановлення перевірте захист: при зупиненій помпі лазер не повинен вмикатися.
