Что такое диодный лазерный модуль
Диодный лазерный модуль является готовым источником лазерного излучения для гравировального станка или станка ЧПУ. В продаже такие модули также называют светодиодными лазерами, но излучателем в них служит полупроводниковый лазерный диод, а не светодиод. Модуль крепят на каретку станка, подключают к питанию и к выходу управления лазером контроллера.

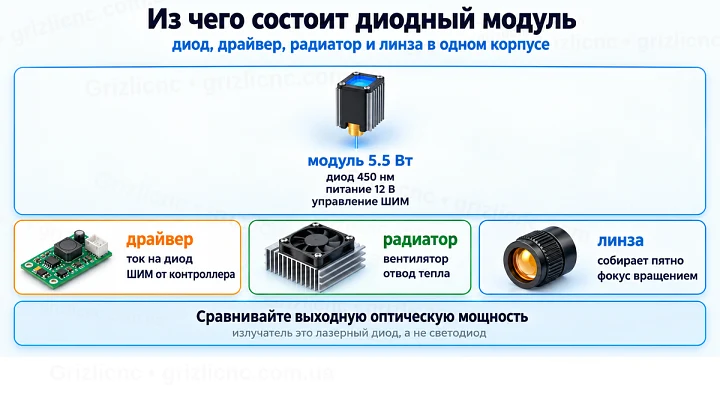

Устройство диодного лазерного модуля
- Лазерный диод излучает свет в видимом диапазоне, в разделе модуль на 450 нм.
- Драйвер на плате модуля подаёт ток на диод. Мощностью излучения управляют сигналом ШИМ от контроллера.
- Радиатор и вентилятор отводят тепло от диода.
- Фокусирующая линза собирает луч в пятно; фокус настраивают вращением линзы.

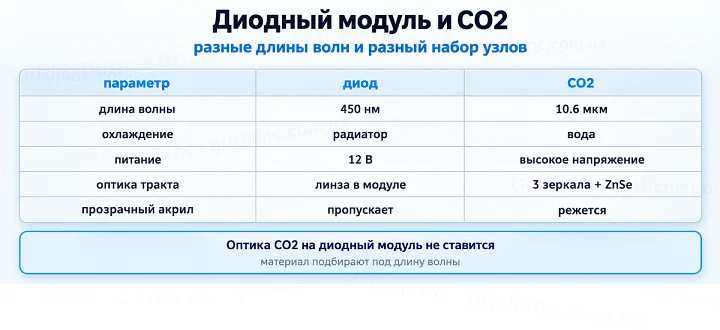

Отличия от CO2 лазера
| Параметр | Диодный модуль | CO2 |
|---|
| Излучатель | полупроводниковый диод | газовая трубка |
| Длина волны | например 450 нм | 10.6 мкм |
| Охлаждение | радиатор и вентилятор | вода и чиллер |
| Питание | низкое напряжение, напр. 12 В | высоковольтный блок |
| Оптика тракта | своя линза в модуле | 3 зеркала и линза ZnSe |
| Прозрачный акрил | пропускает 450 нм | режется на 10.6 мкм |
Диодный модуль компактнее и легче: его ставят прямо на каретку. Прозрачный акрил и некоторые светлые материалы для диода 450 нм проходят иначе, чем для CO2: материал подбирают под длину волны.
Как подобрать модуль
- Сравнивайте выходную оптическую мощность, а не потребляемую мощность модуля. В разделе модуль 5.5 Вт.
- Защитные очки подбирают под длину волны модуля: для 450 нм нужны очки именно на этот диапазон.
- Сверьте напряжение питания и сигнал управления модуля с блоком питания и контроллером станка: здесь 12 В и ШИМ.
- Проверьте, что крепёжные отверстия модуля подходят к каретке станка.

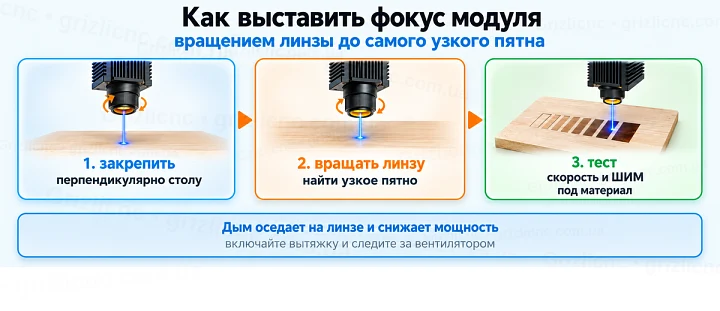

Фокусировка и работа
- Закрепите модуль на каретке и выставьте его перпендикулярно столу.
- Вращением линзы добейтесь самого узкого пятна на материале.
- Подберите скорость и мощность ШИМ под материал тестовыми проходами.
- Включайте вытяжку: дым оседает на линзе и снижает мощность.
- Следите, чтобы вентилятор модуля работал и не был закрыт.

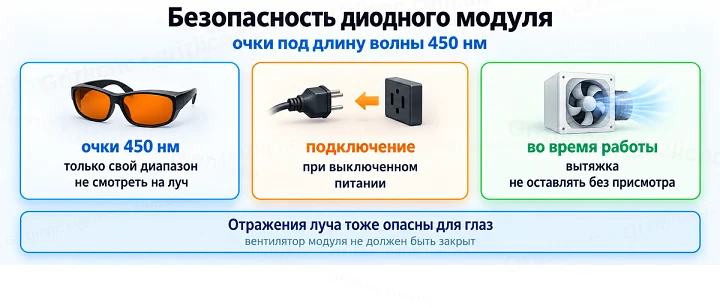

Безопасность
- Работайте только в защитных очках для длины волны модуля.
- Не смотрите на луч и его отражения.
- Все подключения выполняйте при отключённом питании.
- Не оставляйте станок без присмотра во время работы лазера.
- Используйте вытяжку для удаления дыма из рабочей зоны.
Частые ошибки
- Сравнивают потребляемую мощность модуля с оптической мощностью другого модуля.
- Работают без очков на 450 нм.
- Не выставляют фокус линзы и получают широкое пятно.
- Закрывают вентилятор или работают при его остановке.
- Ставят оптику от CO2 на диодный модуль.
