Лазерные трубки CO2 для лазерного станка

Что такое лазерная трубка CO2

Лазерная трубка CO2 создаёт луч, которым станок режет и гравирует материалы. От трубки зависят скорость резки, толщина материала за один проход и качество гравировки. Трубка работает в паре с блоком питания лазера, который подаёт на неё высокое напряжение, и с системой водяного охлаждения.

Как устроена лазерная трубка CO2

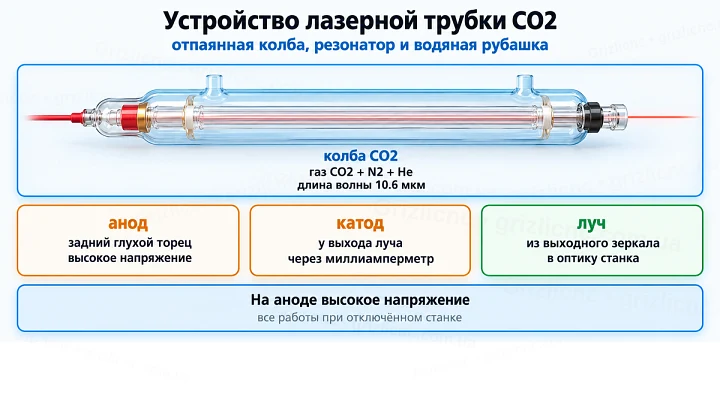

Лазерная трубка CO2 представляет собой отпаянную стеклянную колбу с газовой смесью на основе CO2 с азотом и гелием. Блок питания подаёт высокое напряжение на анод, разряд между анодом и катодом возбуждает газ, и трубка излучает на длине волны 10.6 мкм. Анод стоит у заднего глухого торца трубки, катод у торца с выходом луча. Зеркала на торцах образуют резонатор, луч выходит через выходное зеркало и идёт в оптику станка. Тепло разряда отводит вода, которая протекает через водяную рубашку трубки.

Как подобрать трубку

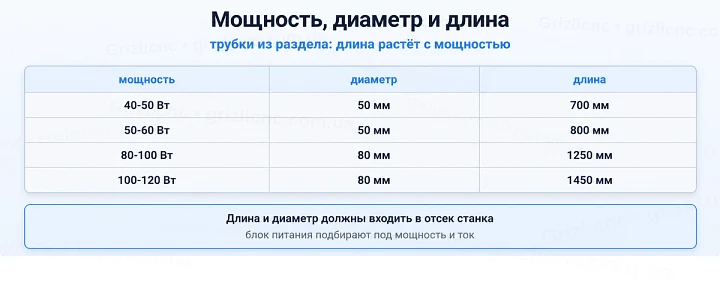

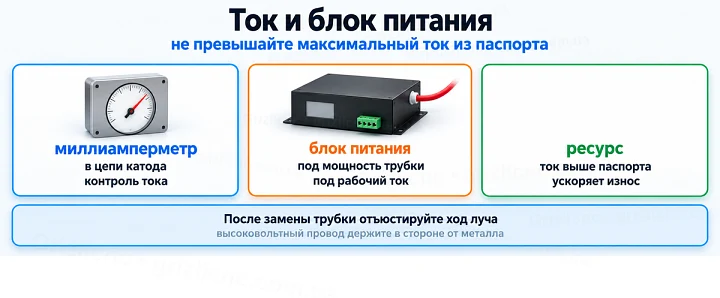

Мощность задаёт скорость резки и толщину материала за один проход. Длина и диаметр трубки должны подходить к отсеку и креплениям в станке: трубки большей мощности длиннее. Блок питания лазера должен соответствовать мощности трубки и её рабочему току. Максимальный ток указан в паспорте трубки; для контроля тока в станке устанавливают миллиамперметр. Система охлаждения или чиллер должны отводить тепло от трубки выбранной мощности. После замены трубки заново выставляют ход луча по зеркалам станка.

Подключение воды и электрики

1. Все подключения выполняйте при отключённом от сети станке: на аноде трубки высокое напряжение.
2. Анод у заднего глухого торца подключайте к высоковольтному выводу блока питания лазера, катод у выхода луча через миллиамперметр к выводу блока питания.

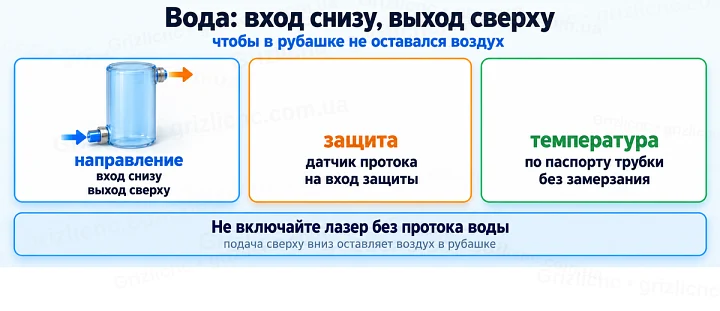

3. Воду подавайте по принципу «вход снизу, выход сверху», чтобы в рубашке не оставался воздух.
4. Не включайте лазер без протока воды и подключите датчик протока ко входу защиты.
5. Держите анод и высоковольтный провод в стороне от металлических деталей станка.
6. Не превышайте максимальный ток из паспорта трубки.

Эксплуатация и ресурс

Поддерживайте температуру воды в пределах, указанных в паспорте трубки. Не допускайте замерзания воды в трубке. Работа на токе выше паспортного ускоряет износ и сокращает ресурс. Следите за показаниями миллиамперметра и за тем, чтобы чиллер или система охлаждения держали стабильный проток и температуру.

Частые ошибки

• Ставят трубку длиннее отсека станка и не закрывают крышку.
• Подключают блок питания другой мощности и превышают ток.
• Подают воду сверху вниз, и в рубашке остаётся воздух.
• Включают лазер без датчика протока или при остановленном насосе.
• После замены трубки не отъюстируют ход луча по зеркалам.
• Держат высоковольтный провод вплотную к металлу рамы.
