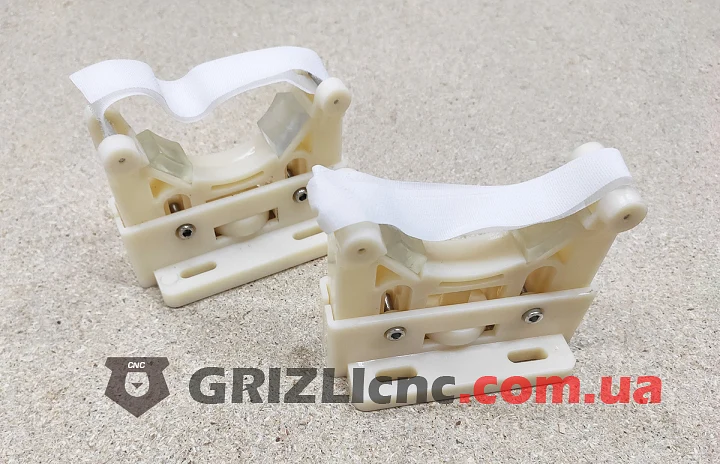

Регулируемая опора лазерной трубки CO2 диаметром 50-80 мм на липучке

Регулируемая опора лазерной трубки CO2 удерживает трубку диаметром от 50 до 80 мм в лазерном станке. Высоту центра трубки меняют в пределах от 40 до 80 мм, чтобы вывести луч на ось первого зеркала.

Параметры

• Диаметр трубки: от 50 до 80 мм.
• Высота центра: от 40 до 80 мм.
• Материал: ABS пластик.
• Количество: 1 шт.

Конструкция

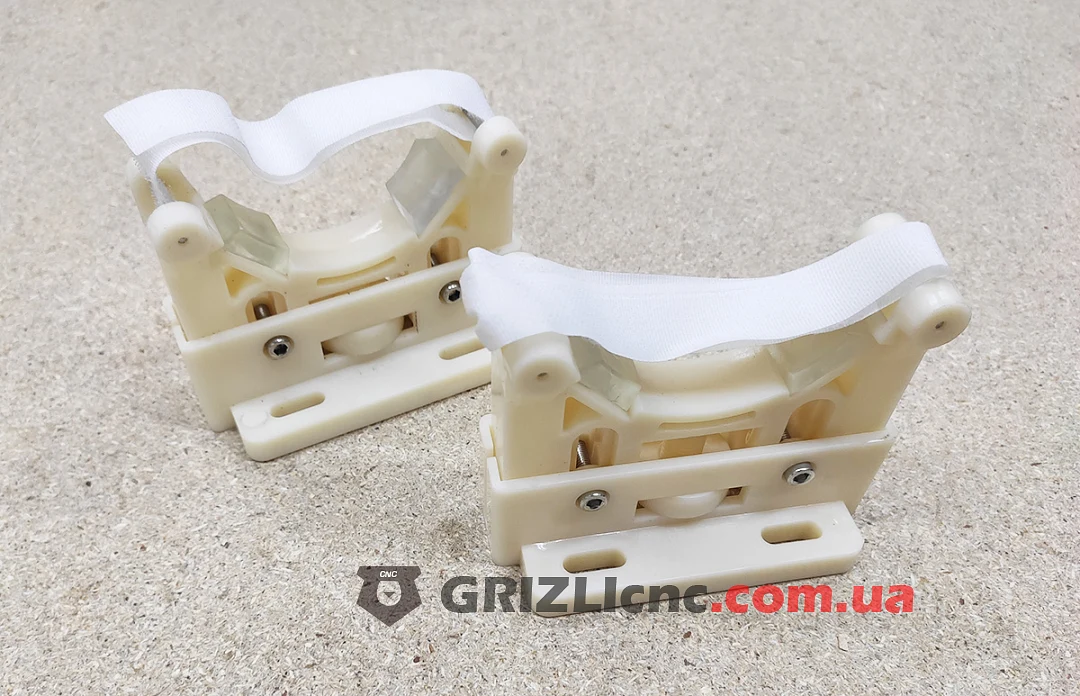

• Ложемент с двумя прозрачными накладками, на которые ложится трубка.
• Лента на липучке, закреплённая на двух осях по краям ложемента.

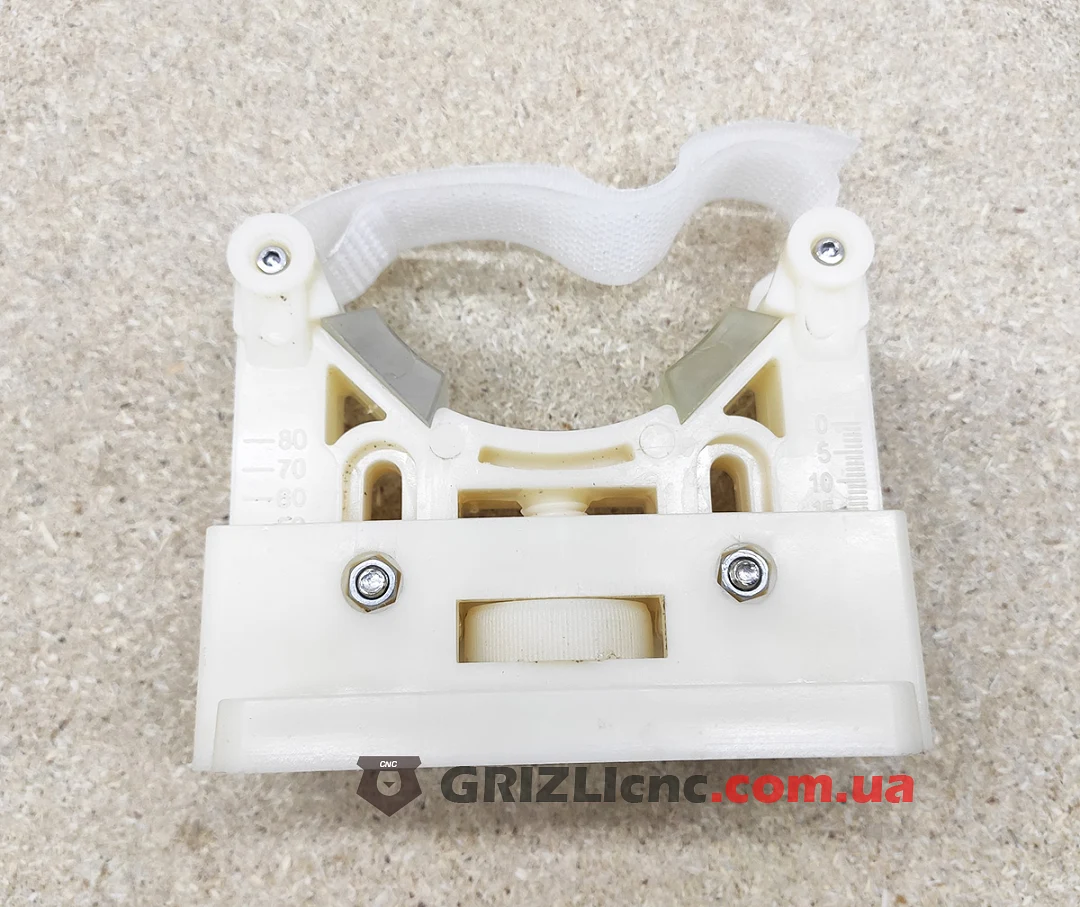

• Колёсико регулировки высоты в окне основания.
• Подвижная часть соединена с основанием двумя винтами с гайками, на боковых сторонах нанесены шкалы.

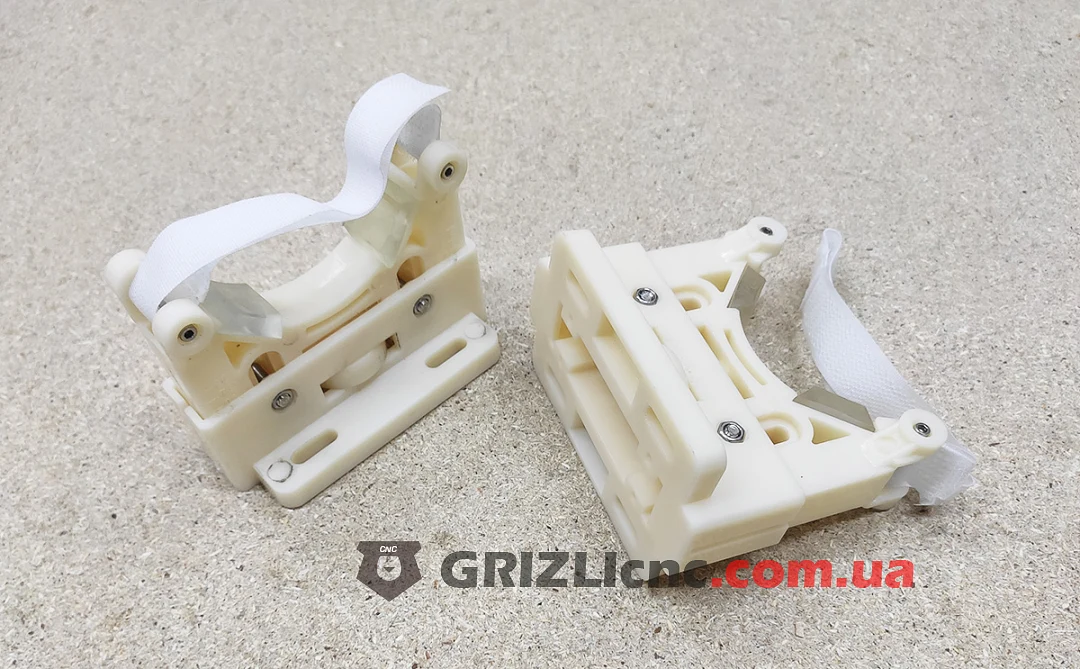

• Основание с двумя пазами для крепления к корпусу станка.
• Цена указана за одну опору.

Установка

• Все работы выполняйте при отключённом от сети станке.
• Опора продаётся поштучно, для установки одной трубки нужны минимум две опоры.
• Закрепите основания опор через пазы и выставьте опоры на одной оси с первым зеркалом.
• Трубку фиксируйте без перетяжки: стекло трубки хрупкое.
• После установки трубки выполните юстировку луча.
