Удлинительное кольцо M22 на 11 мм для объектива лазерной головки CO2

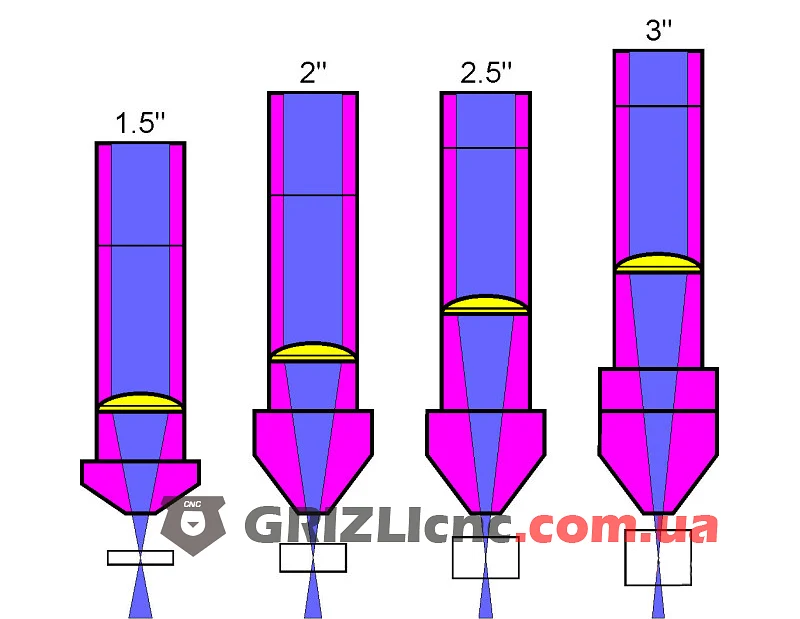

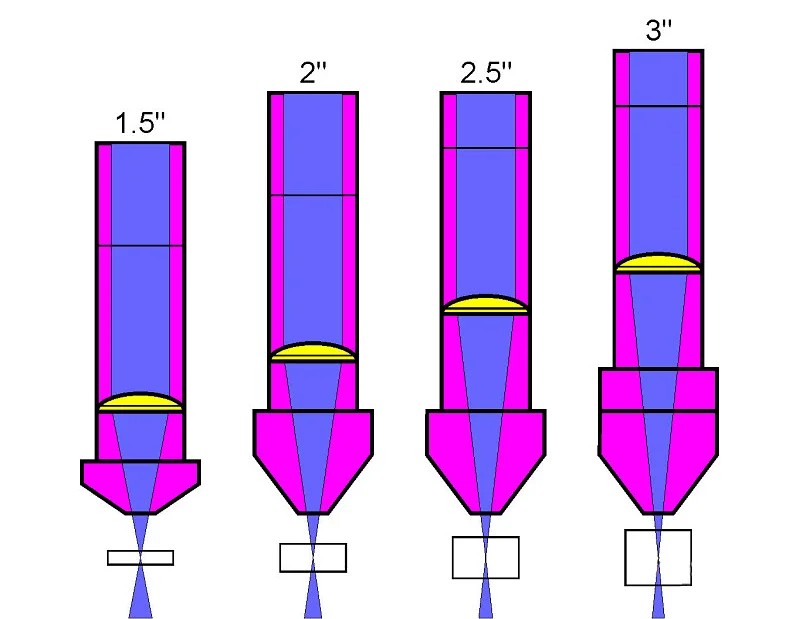

Удлинительное кольцо M22 устанавливают между тубусом объектива и носиком лазерной головки CO2. Кольцо удлиняет объектив на 11 мм, это нужно при установке линзы с большим фокусным расстоянием.

Параметры

• Резьба: M22.
• Удлинение: 11 мм.
• Диаметр линзы головки: 20 мм.
• Материал: алюминий.

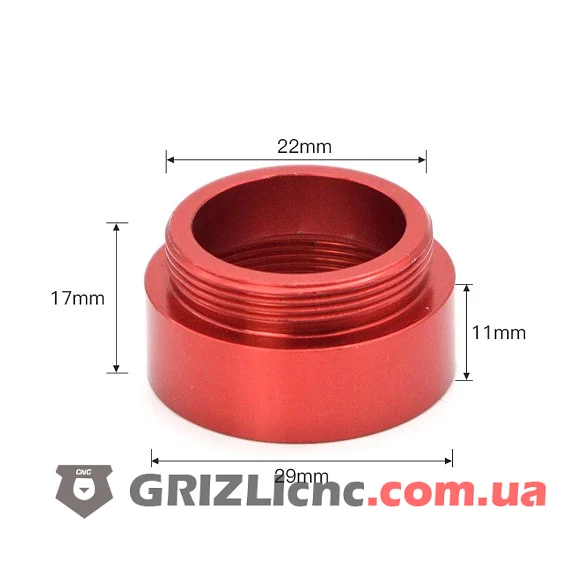

Размеры

• Наружный диаметр: 29 мм.
• Диаметр резьбовой части: 22 мм.
• Общая высота: 17 мм.
• Высота без резьбовой части: 11 мм.

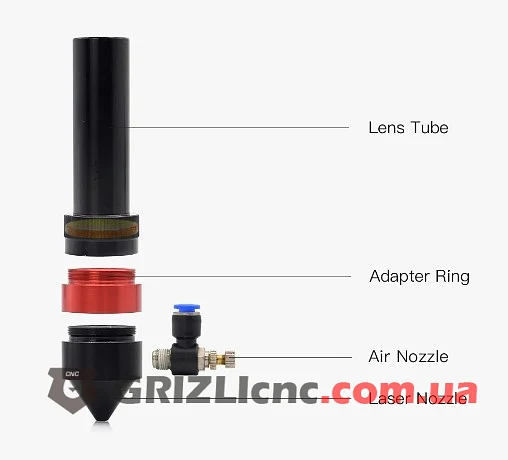

Схема установки

Установка

• Все работы выполняйте при отключённом от сети станке.
• Проверьте, что тубус и носик вашей головки имеют резьбу M22.
• После установки кольца заново выставьте фокус: расстояние от носика до материала изменится.
