Лазерная головка CO2 для линзы 20 мм и зеркала 25 мм с монтажной пластиной

Лазерная головка CO2 для линзы 20 мм поворачивает луч вниз зеркалом диаметром 25 мм и фокусирует его линзой на материале. Головку крепят к каретке оси X через монтажную пластину.

Параметры

• Диаметр зеркала: 25 мм.
• Диаметр линзы: 20 мм.
• Материал: алюминий.

Конструкция

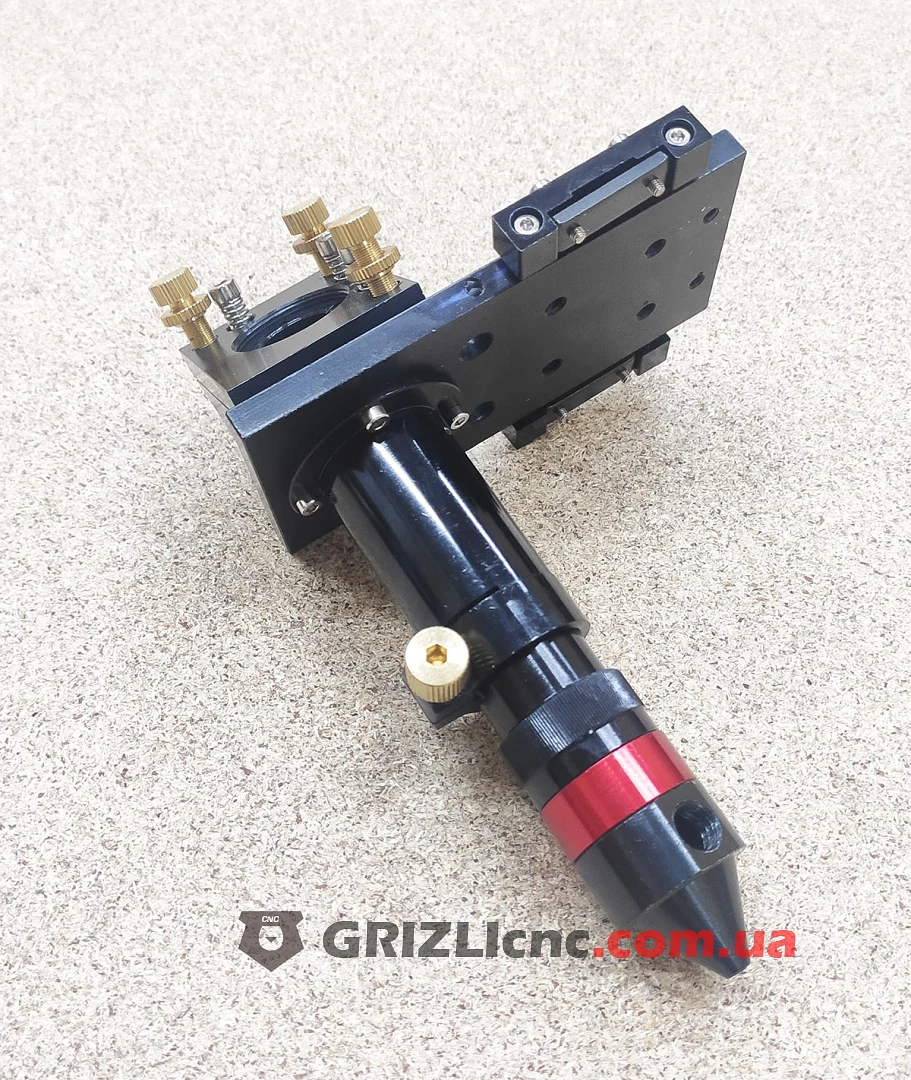

• Монтажная пластина с отверстиями для крепления головки к каретке оси X.

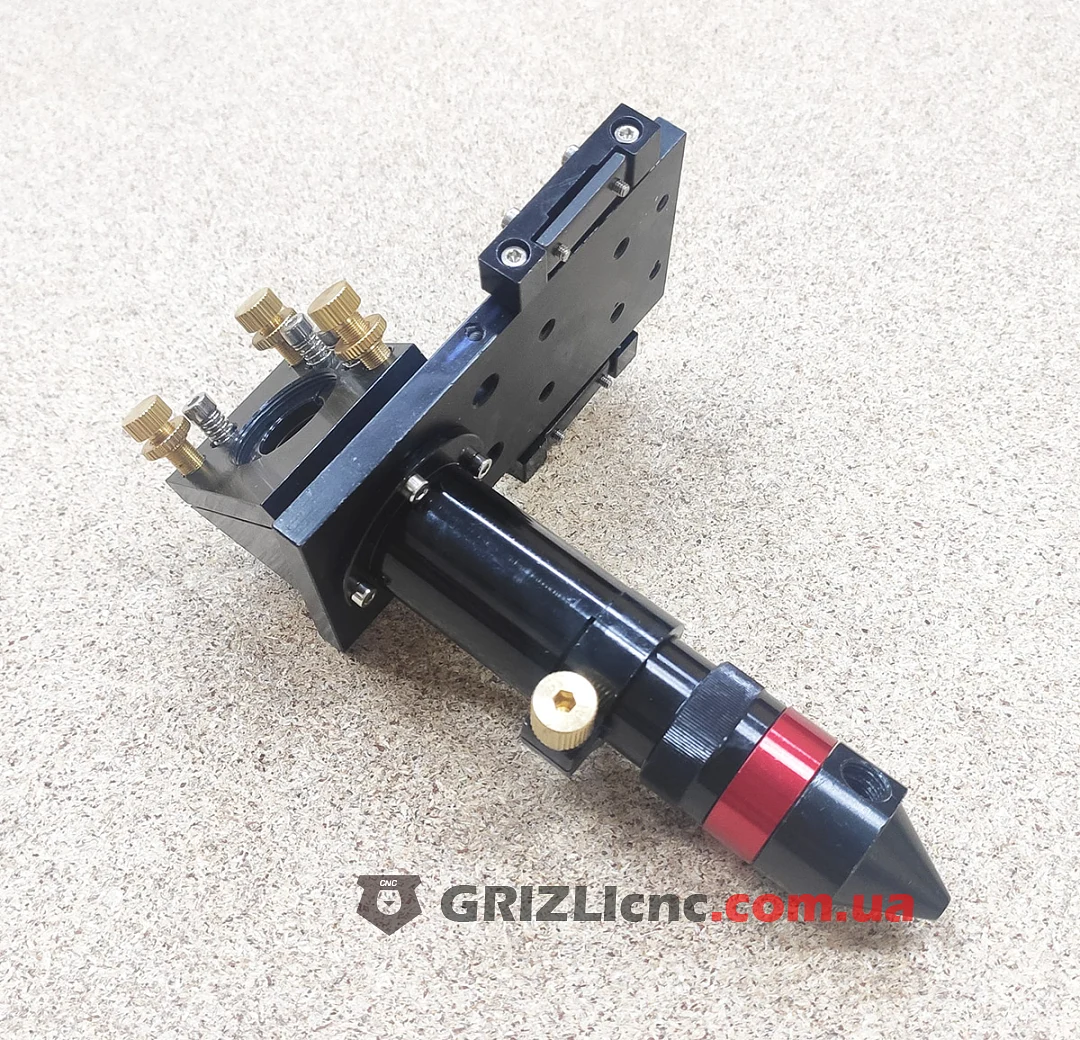

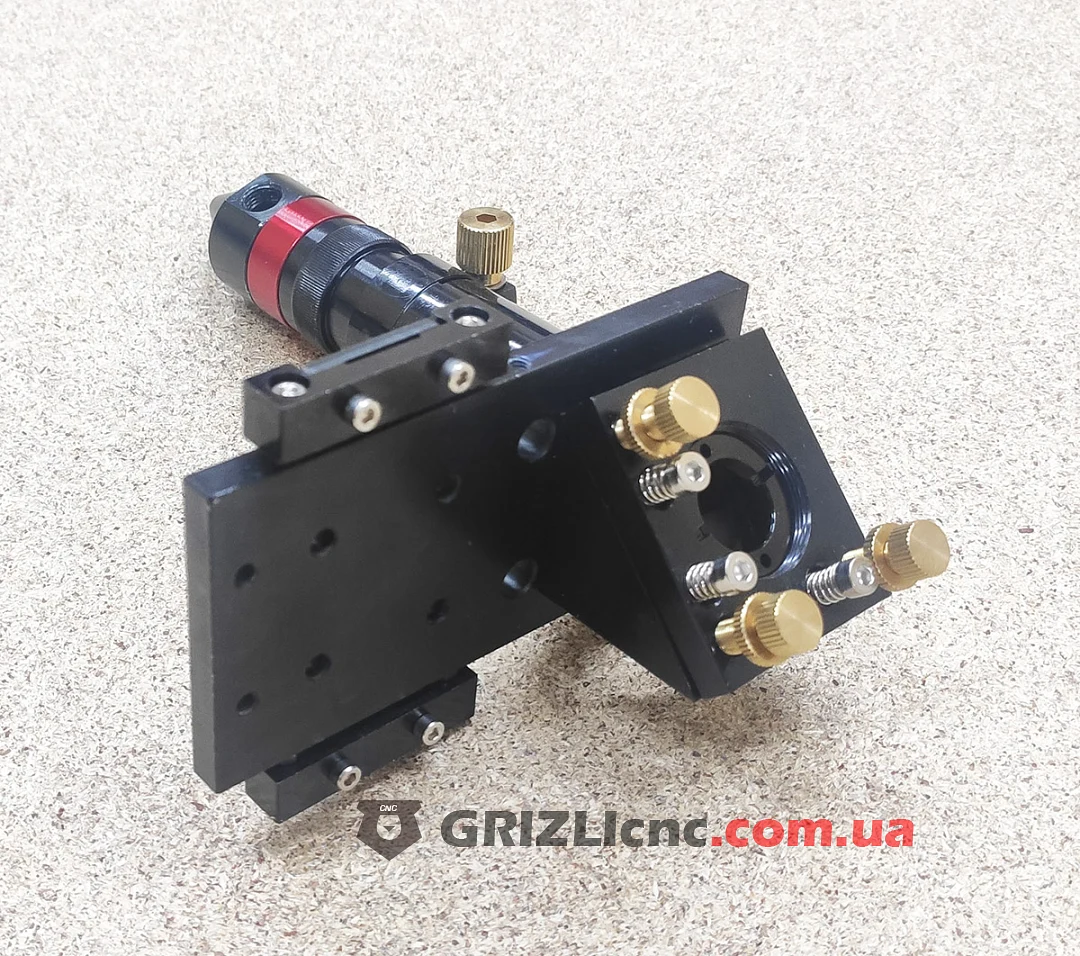

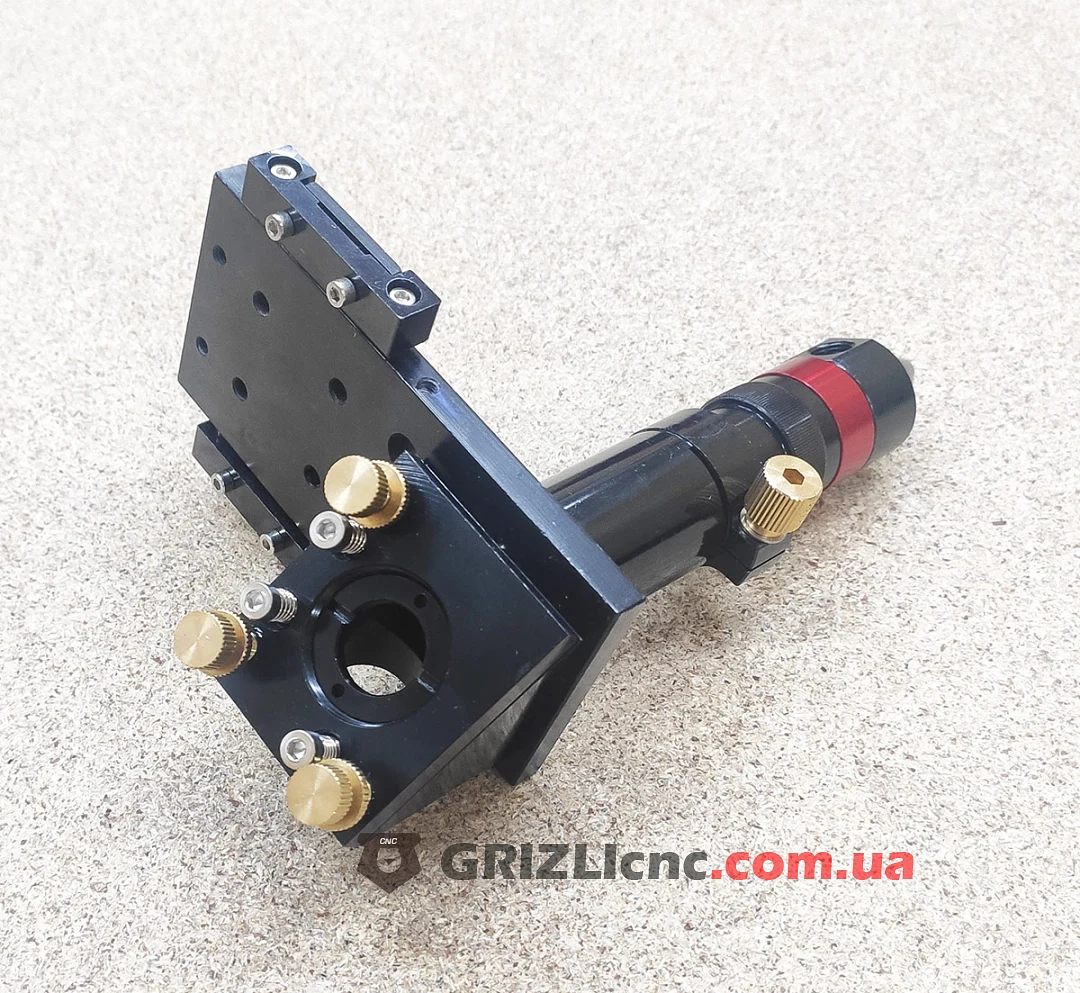

• Крепление зеркала, наклон которого регулируется тремя латунными рифлёными винтами с пружинами.

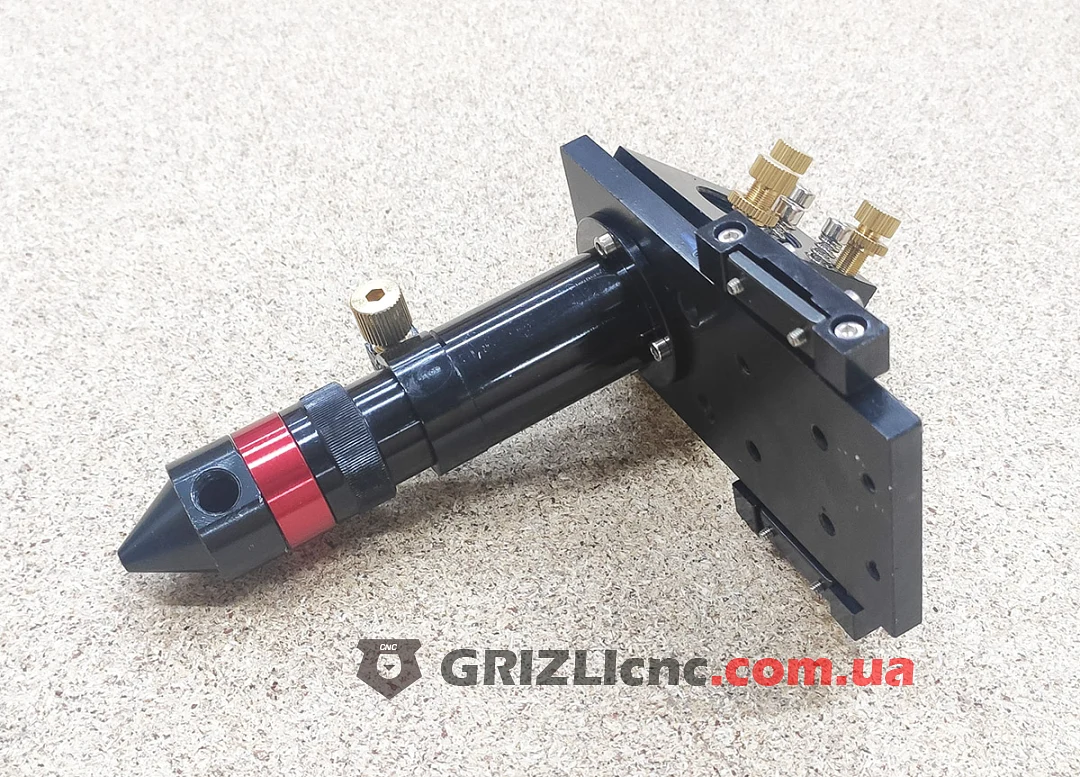

• Чёрный тубус линзы, красное промежуточное кольцо и конический носик.

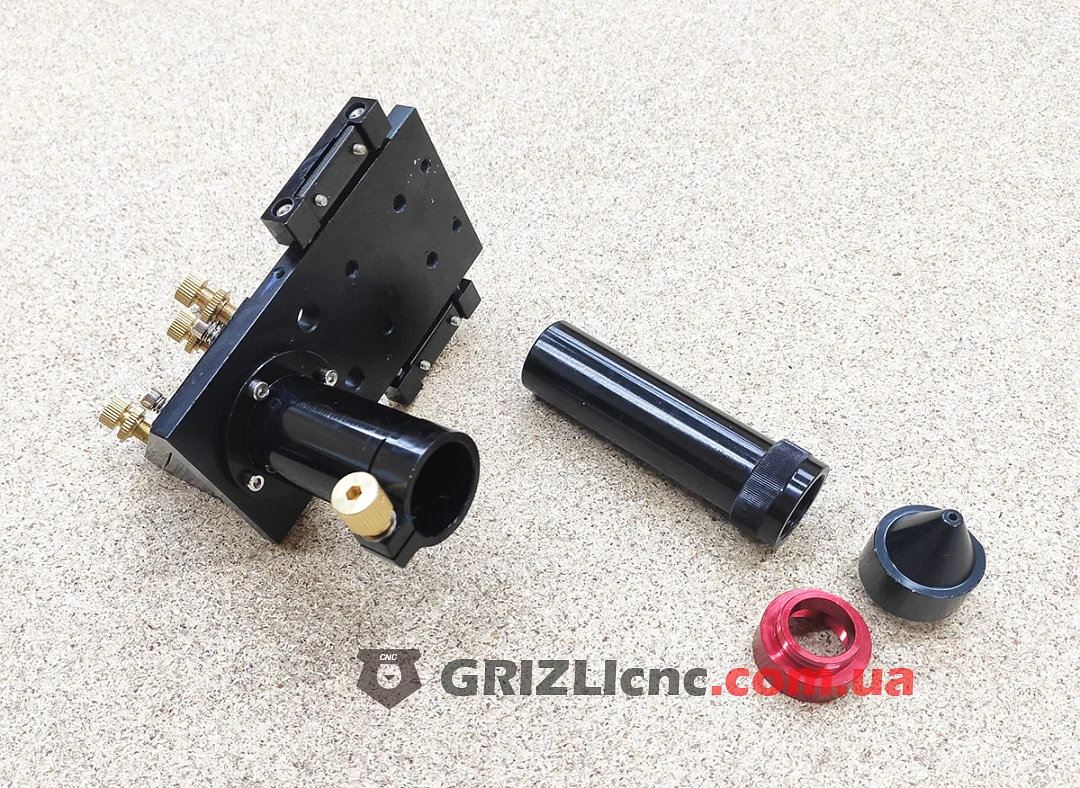

• Головка разбирается на корпус с креплением зеркала, тубус с рифлёным кольцом, носик и красное кольцо.
• Детали чёрного цвета.
• Линза и зеркало в комплект не входят.

Установка

• Все работы выполняйте при отключённом от сети станке.
• Не касайтесь рабочих поверхностей зеркал и линзы пальцами.
• После установки выполните юстировку луча по зеркалам и проверьте попадание луча в центр линзы.
