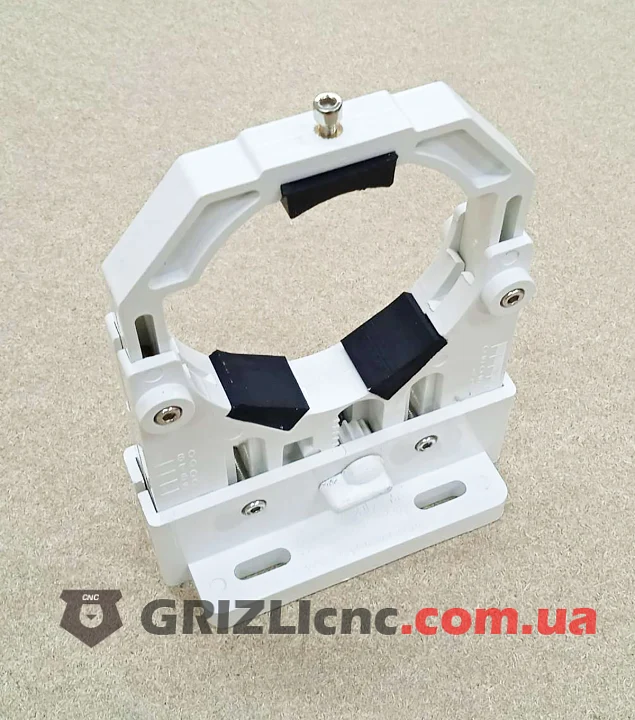

Регулируемая опора лазерной трубки CO2 диаметром 50-80 мм с кольцевым зажимом

Регулируемая опора лазерной трубки CO2 с кольцевым зажимом удерживает трубку диаметром от 50 до 80 мм. Высоту центра трубки меняют в пределах от 40 до 80 мм, чтобы вывести луч на ось первого зеркала.

Параметры

• Диаметр трубки: от 50 до 80 мм.
• Высота центра: от 40 до 80 мм.
• Материал: ABS пластик.
• Количество: 1 шт.

Конструкция

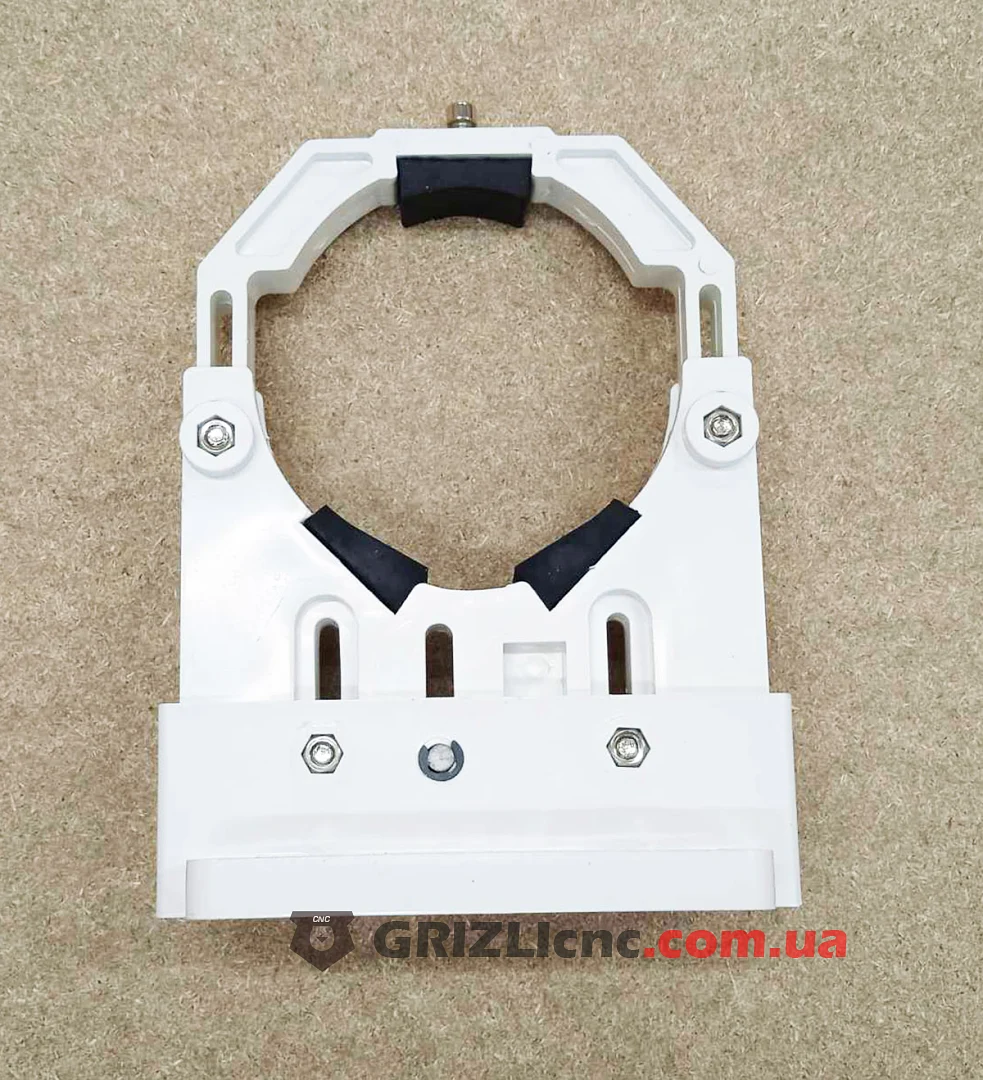

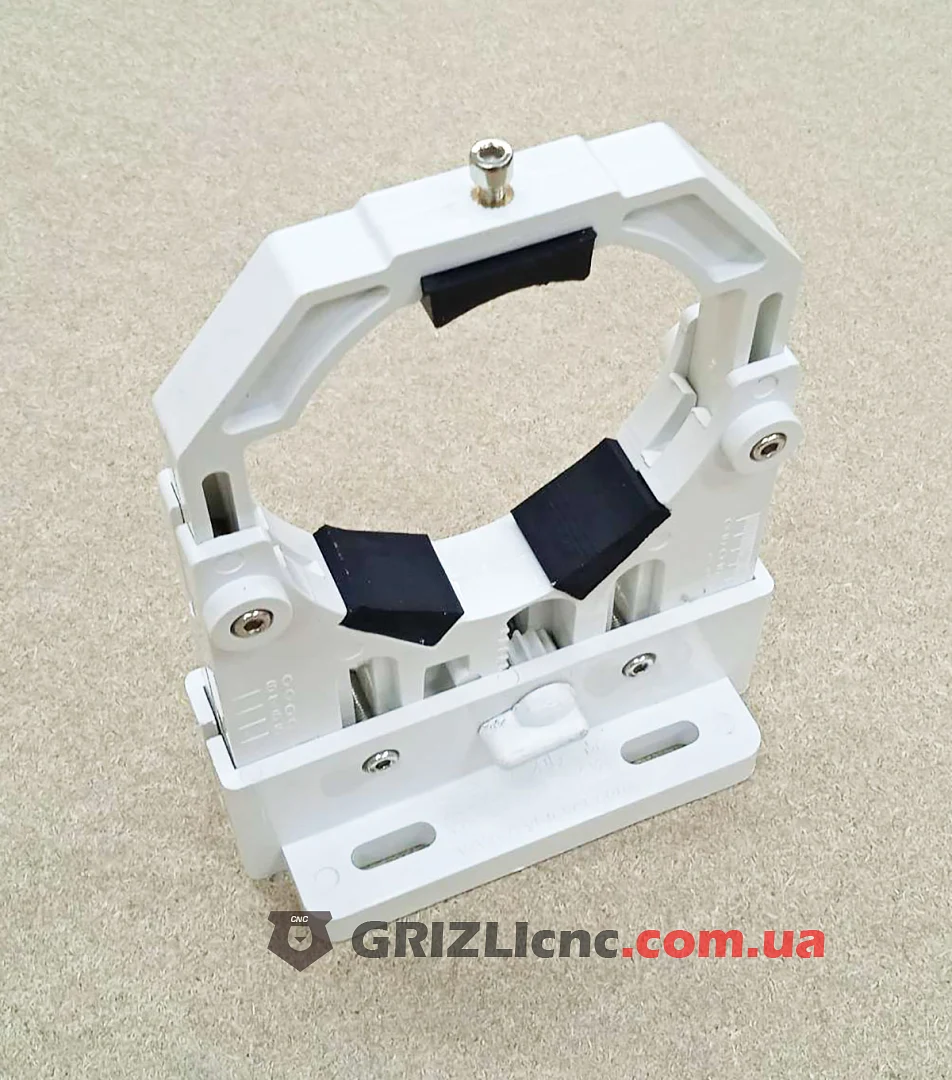

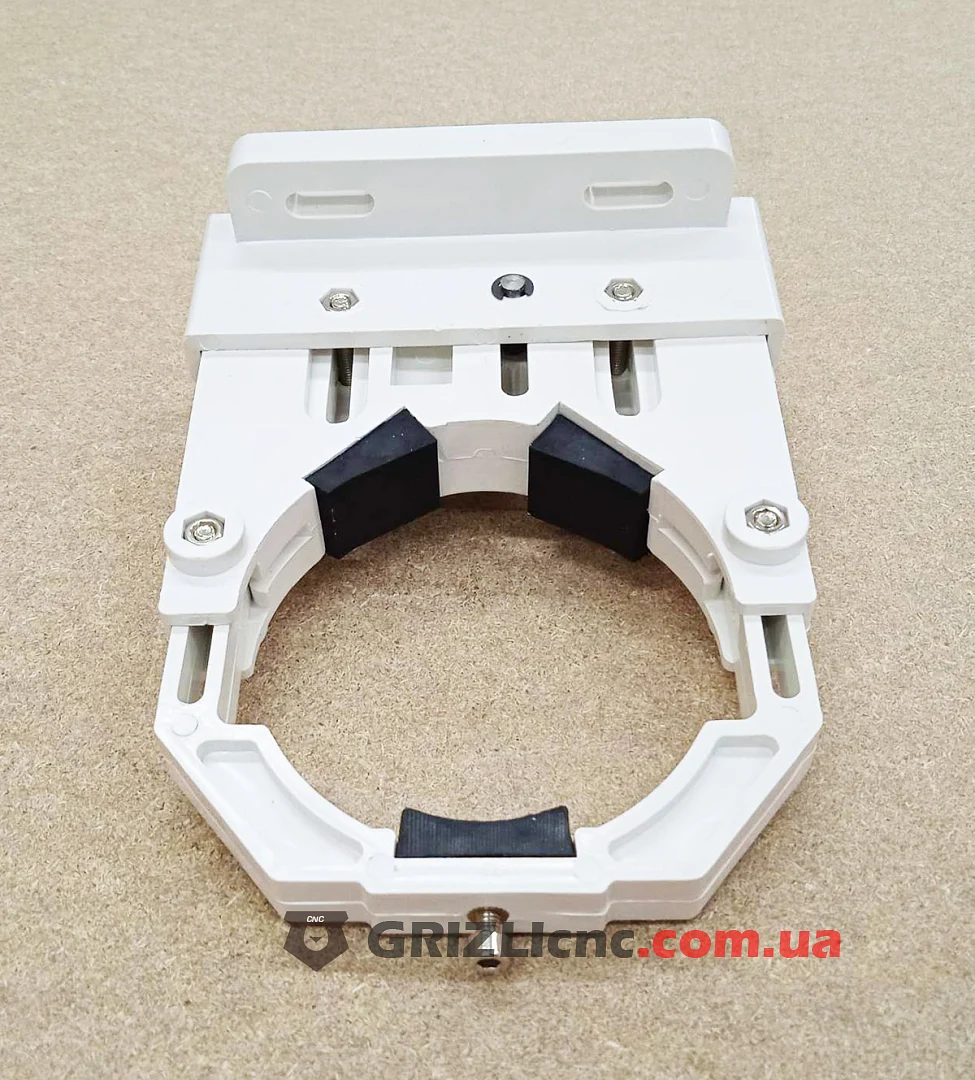

• Кольцо с тремя чёрными резиновыми накладками: две внизу и одна вверху.
• Верхняя дуга кольца перемещается по боковым пазам и прижимается винтом сверху.

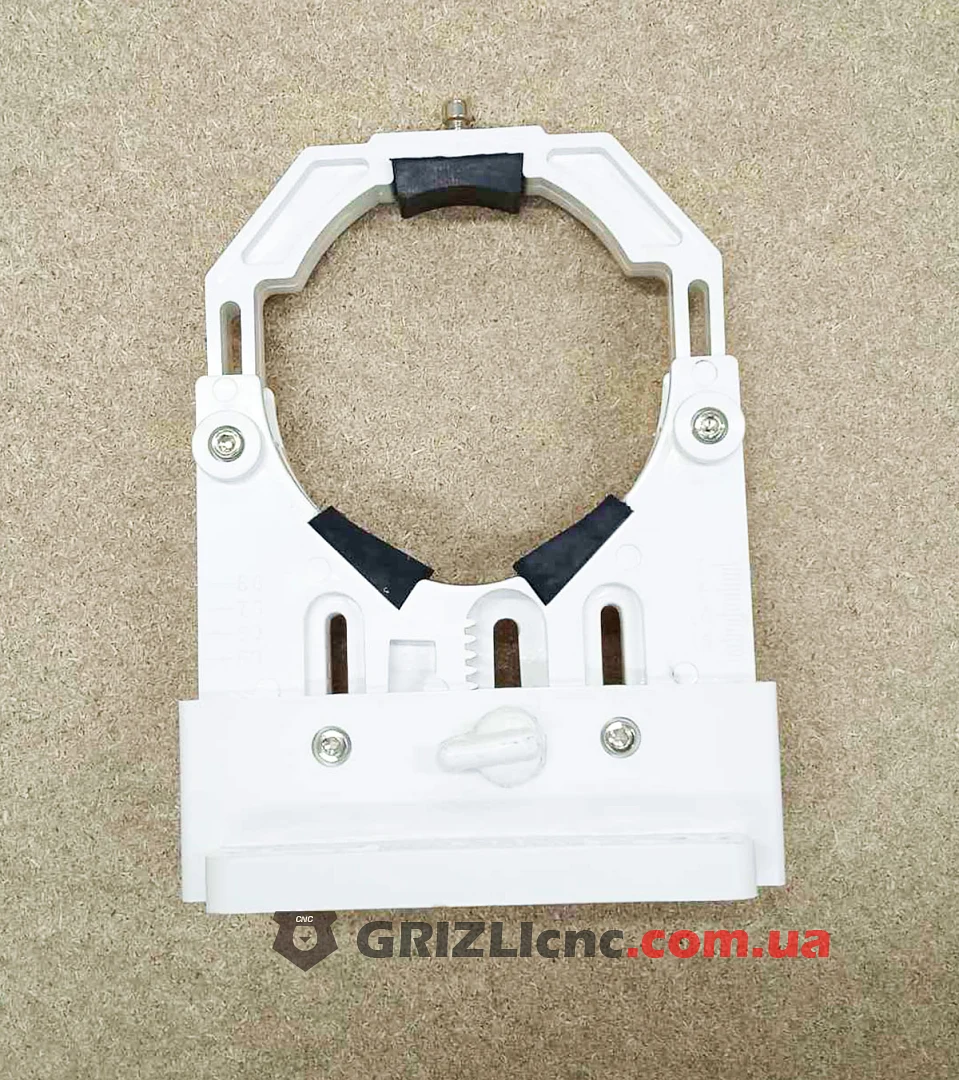

• Высота регулируется ручкой на основании через зубчатую рейку.
• Подвижная часть соединена с основанием двумя винтами с гайками.

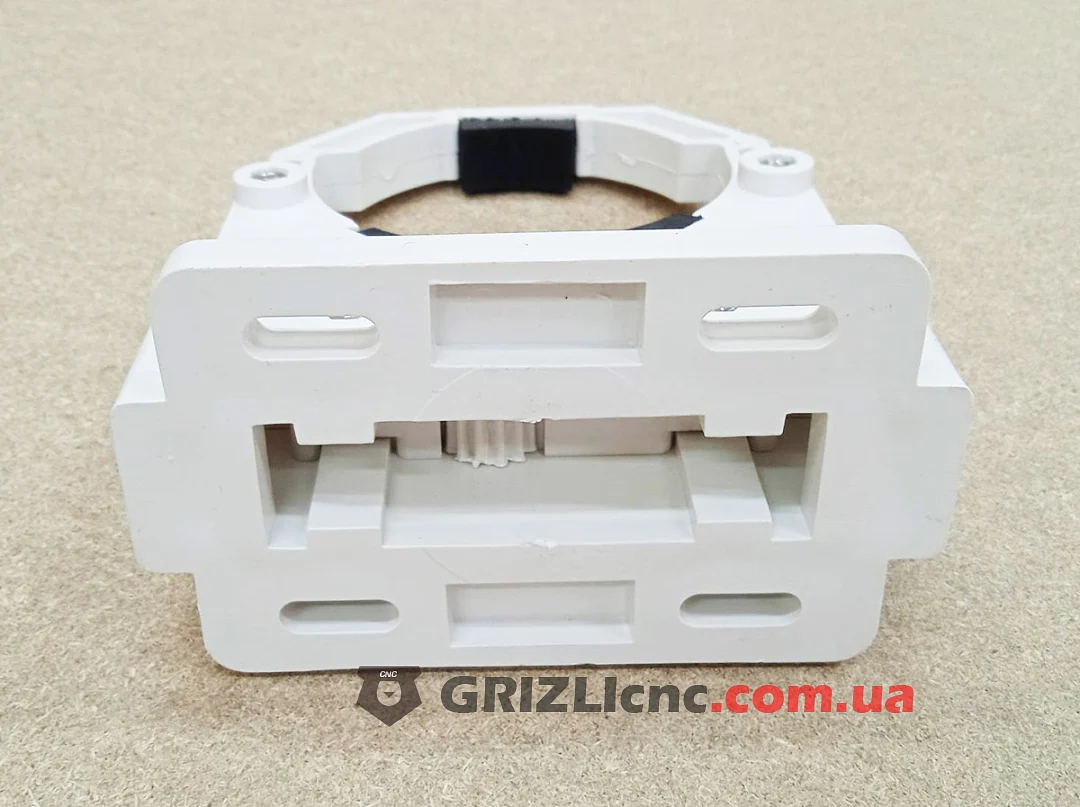

• Основание с двумя пазами для крепления к корпусу станка.

Установка

• Все работы выполняйте при отключённом от сети станке.
• Опора продаётся поштучно, для установки одной трубки нужны минимум две опоры.
• Закрепите основания опор через пазы и выставьте опоры на одной оси с первым зеркалом.
• Трубку фиксируйте без перетяжки: стекло трубки хрупкое.
• После установки трубки выполните юстировку луча.
