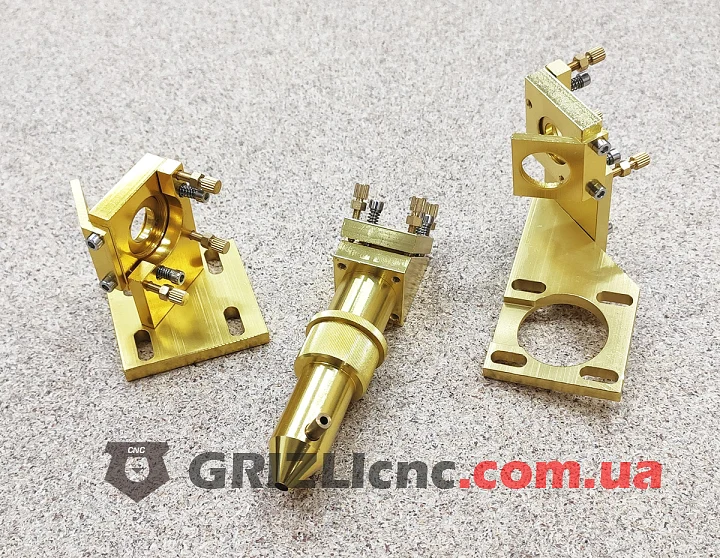

Комплект оптического тракта CO2 лазера: крепления зеркал 20 мм и лазерная головка для линзы 18 мм

Комплект оптического тракта CO2 лазера состоит из двух креплений зеркал и лазерной головки. Крепления направляют луч от трубки к головке, а головка поворачивает луч вниз и фокусирует его линзой на материале.

Параметры

• Диаметр зеркал: 20 мм.
• Диаметр линзы: 18 мм.
• Фокусное расстояние линзы: 50,8 мм.
• Материал: алюминий.

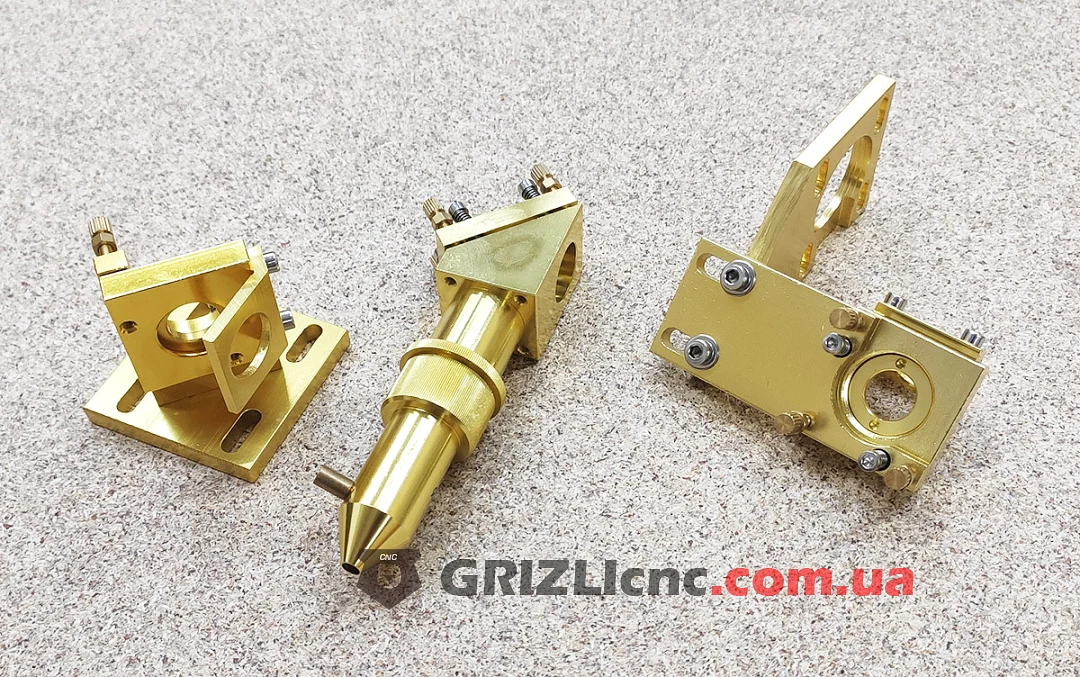

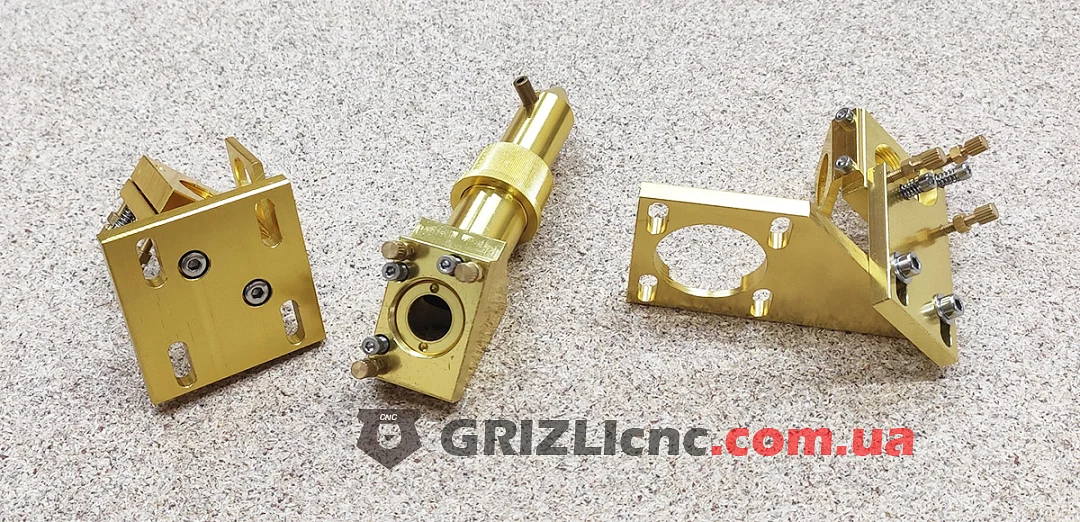

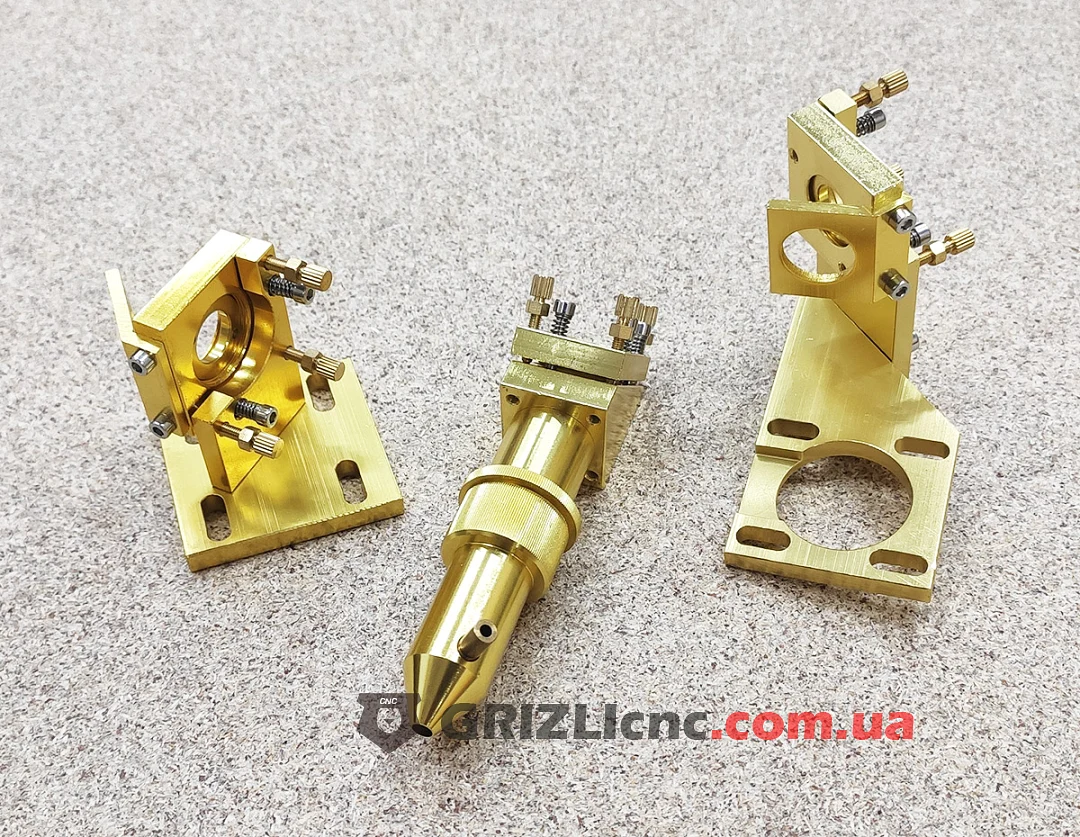

Комплектация

• Крепление первого зеркала на плоском основании с пазами.
• Крепление второго зеркала на Г-образном кронштейне с круглым вырезом и пазами.
• Лазерная головка: крепление третьего зеркала, тубус с рифлёным кольцом и носик со штуцером для воздуха обдува.
• Линза и зеркала в комплект не входят.

Конструкция

• Детали из алюминия золотистого цвета.
• Наклон каждого зеркала регулируется тремя рифлёными винтами с пружинами, рядом установлены стопорные винты.
• Штуцер на носике служит для подключения трубки воздушного обдува.

Установка

• Все работы выполняйте при отключённом от сети станке.
• Не касайтесь рабочих поверхностей зеркал и линзы пальцами.
• После установки выполните юстировку луча по зеркалам и проверьте попадание луча в центр линзы.
