Зачем лазерному станку компрессор

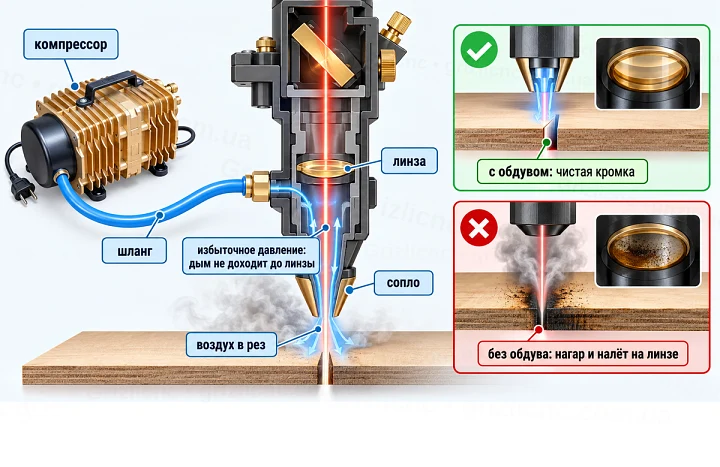

Воздушный компрессор для лазерного станка CO2 обеспечивает обдув зоны реза. Воздух по шлангу поступает в лазерную голову и выходит из сопла соосно с лучом. Поток выдувает расплав и продукты горения из реза, гасит открытое пламя на фанере и акриле и создаёт под линзой избыточное давление, которое не пускает дым к оптике. Без обдува кромки реза обугливаются, рез сужается книзу, а линза за несколько часов покрывается налётом и перегревается.
Как устроен электромагнитный компрессор
В электромагнитном поршневом компрессоре электромагнит с частотой сети двигает поршень возвратно-поступательно, и поршень нагнетает воздух в выходной штуцер. Подшипников и кривошипа нет, поэтому компрессор работает тихо и не требует обслуживания привода. Смазка маслом не применяется, и в воздухе нет масла, которое оседало бы на линзе. Корпус из алюминиевого сплава с рёбрами отводит тепло от катушки и цилиндра.
Обдув при резке и гравировке
- Резка. Нужен сильный поток: он выдувает продукты горения на всю глубину реза и гасит пламя. Чем толще материал, тем больше нужен поток.
- Гравировка. Сильный поток разносит пыль по поверхности и оставляет след вокруг рисунка. Для гравировки поток уменьшают краном или переключают на слабый канал.
- Акрил. Для глянцевой кромки акрил режут при слабом обдуве: сильный поток охлаждает кромку, и она получается матовой.

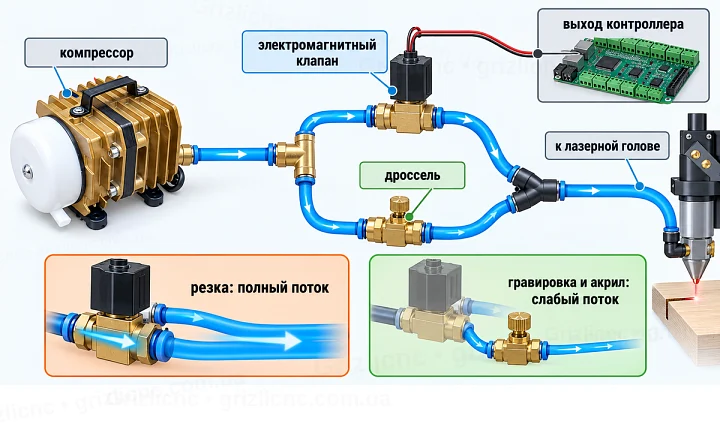

Переключение между сильным и слабым обдувом делают электромагнитным клапаном, которым управляет выход контроллера лазерного станка: при резке клапан открывает полный поток, при гравировке воздух идёт через дроссель.
Как подобрать компрессор
- Производительность. Указывается в литрах в минуту. Она определяет силу потока из сопла: для гравировки и тонких материалов достаточно 50 л/мин, для резки фанеры и акрила толщиной от 6 мм нужно от 100 л/мин.
- Давление. Давление электромагнитных компрессоров невысокое: у Hailea ACO-009E по шильдику более 0,04 МПа, это 0,4 бар. Такого давления хватает для продувки шланга и сопла головы. Сопло малого диаметра и длинный тонкий шланг снижают поток.
- Мощность и питание. Сверьте напряжение и частоту сети с данными компрессора: 220 В, 50 Гц.
- Шум. Компрессоры 45 Вт шумят до 50 дБ, 160 Вт до 60 дБ.
| Компрессор | Мощность | Производительность | Давление | Для чего |
|---|
| SunSun ACO-003 | 45 Вт | 50 л/мин | не указано | гравировка, резка тонких материалов на настольном станке |
| Hailea ACO-009E | 160 Вт | 145 л/мин | более 0,04 МПа | резка фанеры, МДФ и акрила, станки с полем от 1300x900 мм |
Когда нужен цеховой компрессор
Для резки с высоким давлением на станках с RF излучателем или при резке толстого акрила применяют поршневой или винтовой компрессор с ресивером. Его воздух проходит через влагоотделитель и масляный фильтр, а давление на голову выставляют регулятором. Без фильтров вода и масло из такого компрессора попадают на линзу.
Установка и эксплуатация
- Все подключения выполняйте при отключённом питании.
- Соедините выходной штуцер компрессора шлангом с входом обдува лазерного станка, шланг прокладывайте без перегибов и фиксируйте хомутами.
- Ставьте компрессор на ровную поверхность в сухом проветриваемом месте, не закрывайте рёбра охлаждения и не ставьте его в зону, куда уходит дым от вытяжки: компрессор засасывает этот воздух и подаёт его на линзу.
- Подложите под ножки резиновый коврик, чтобы вибрация не передавалась на стол.
- Включайте обдув перед началом резки или гравировки.
- Очищайте корпус компрессора и сопло лазерной головы от пыли и нагара, осматривайте шланг на трещины.
Типичные ошибки
- Компрессор 45 Вт стоит на станке для резки фанеры 10 мм, кромки обугливаются, а на линзе появляется налёт.
- Шланг пережат в кабель-канале, и поток до головы не доходит.
- Акрил режут с полным обдувом, и кромка выходит матовой.
- Воздух от цехового компрессора идёт на голову без фильтра, и на линзе остаются капли масла и воды.
