Діодний лазерний модуль 5,5 Вт, 450 нм, для гравіювання на верстаті ЧПК

Діодний лазерний модуль 5,5 Вт з довжиною хвилі 450 нм призначений для встановлення на гравіювальний верстат або верстат ЧПК. Модуль живиться від 12 В, потужністю випромінювання керують сигналом ШІМ від контролера.

Параметри

• Вихідна потужність: 5,5 Вт.
• Довжина хвилі: 450 нм.
• Живлення: 12 В.
• Керування: сигнал ШІМ.

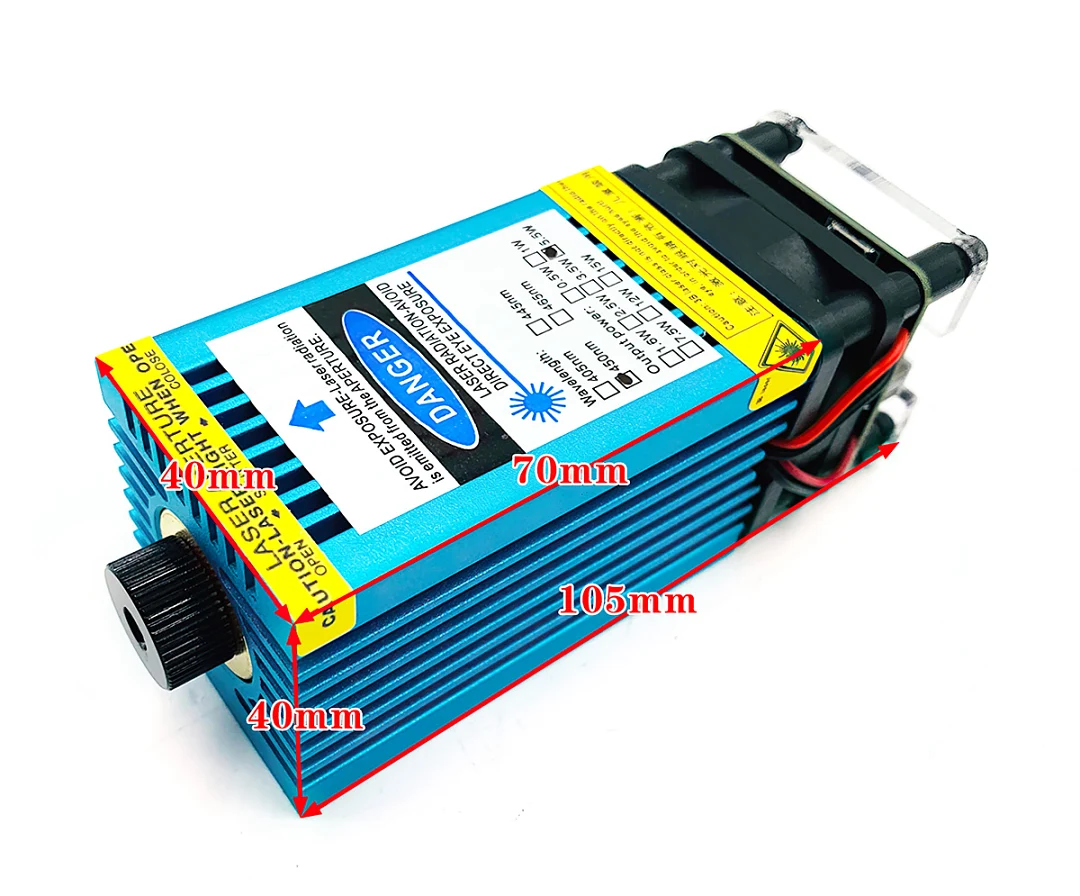

• Розміри: 40×40×105 мм, довжина радіатора 70 мм.

Маркування

• На наліпці модуля позначені довжина хвилі 450 nm і вихідна потужність 5.5W.
• На корпусі наліпки з попередженням про небезпеку лазерного випромінювання.

Конструкція

• Ребристий радіатор синього кольору, на бічній стороні різьбові отвори для кріплення.
• Вентилятор над платою драйвера, плата закрита прозорою кришкою.

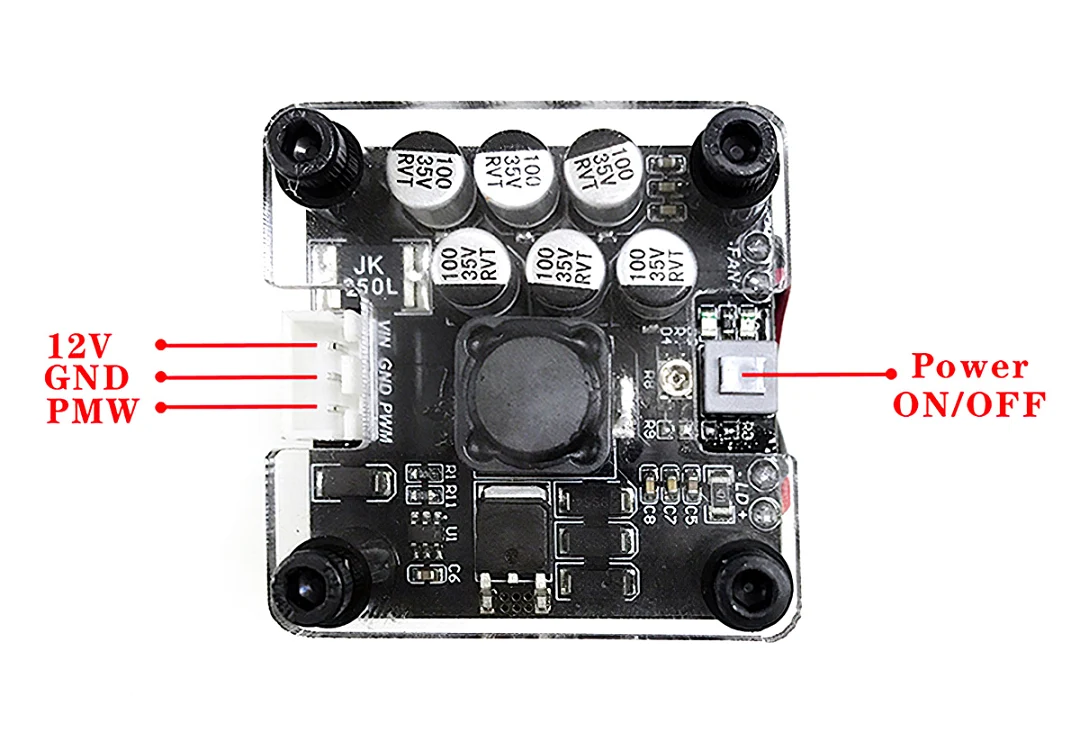

• Триконтактний роз’єм живлення і керування: 12V, GND, PWM.
• Кнопка ввімкнення на платі драйвера.

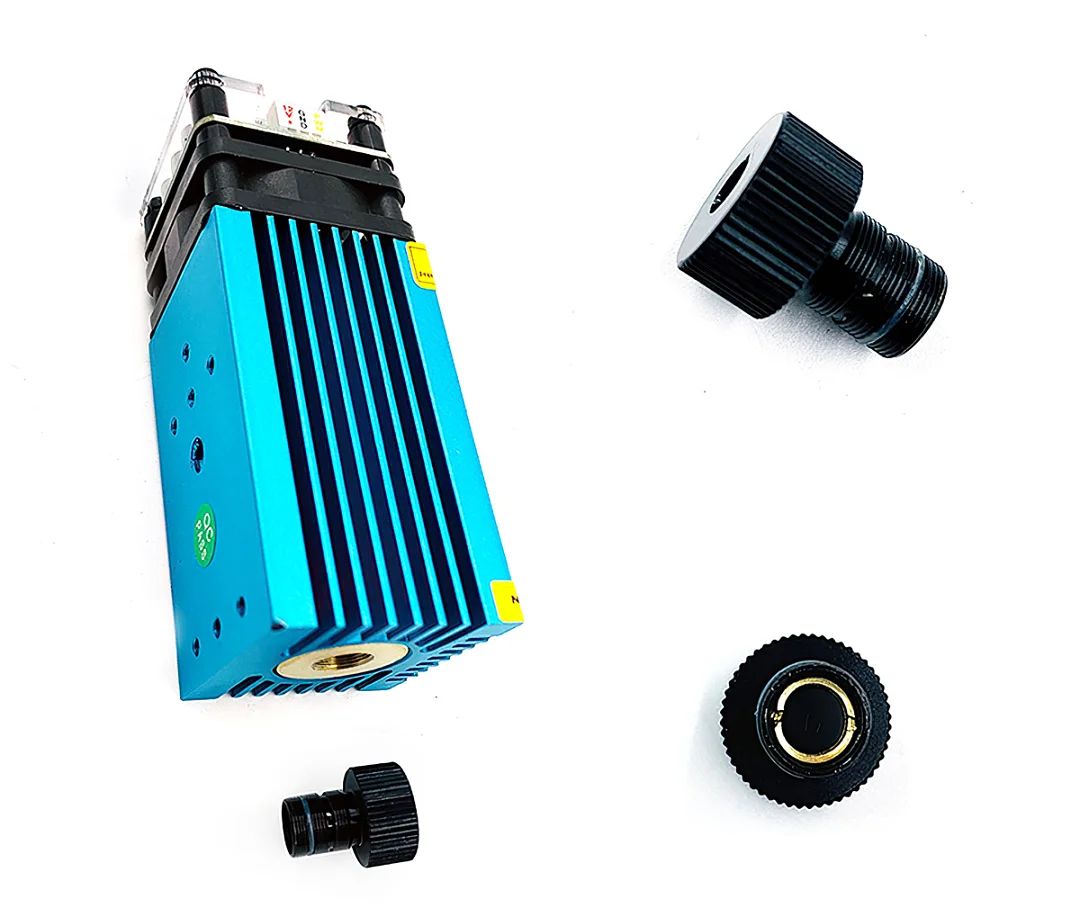

• Фокусувальна лінза з рифленим кільцем.

Підключення і безпека

• Усі підключення виконуйте при вимкненому живленні.
• Контакти 12V і GND підключайте до блока живлення 12 В із дотриманням полярності, контакт PWM до виходу ШІМ керування лазером контролера.
• Фокус налаштовуйте обертанням лінзи до мінімальної плями на матеріалі.
• Працюйте тільки в захисних окулярах для довжини хвилі 450 нм і не дивіться на промінь і його відбиття.
• Не закривайте вентилятор модуля і використовуйте витяжку для видалення диму.
