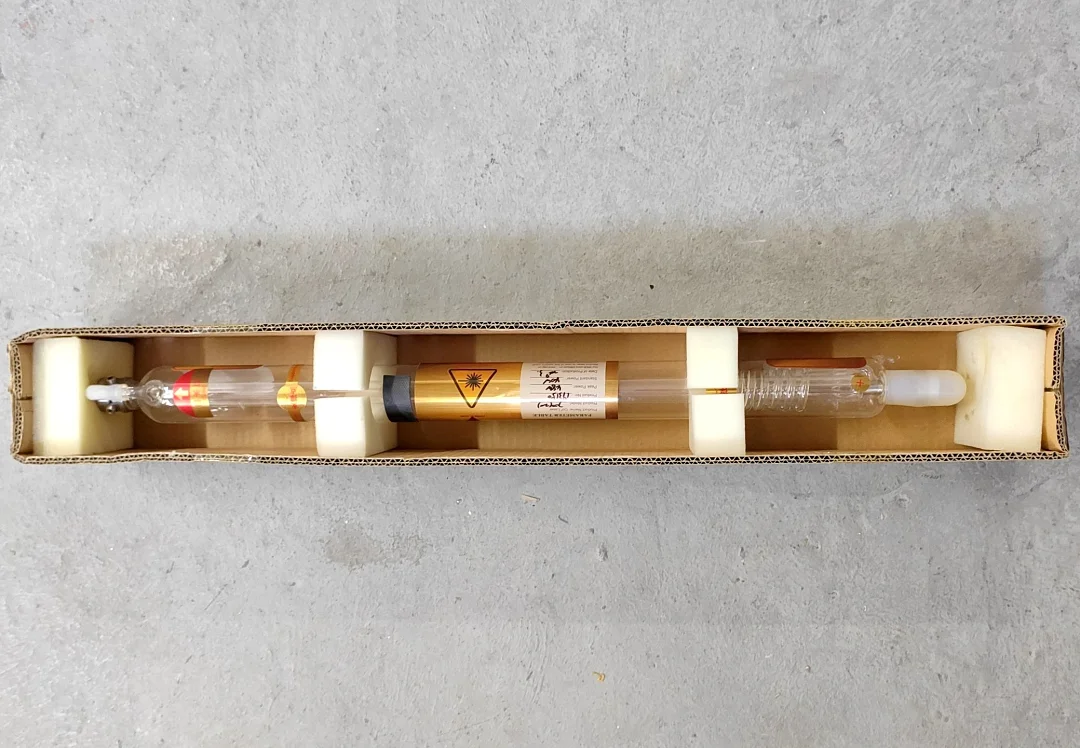

Лазерна трубка CO2 40 Вт 50×700 мм для лазерного верстата

Лазерна трубка CO2 40 Вт є джерелом випромінювання лазерного верстата. Розмір трубки 50×700 мм: перед покупкою звірте його з відсіком і кріпленнями трубки у верстаті, а блок живлення лазера з потужністю трубки.

Параметри

• Потужність: 40 Вт.
• Діаметр: 50 мм.
• Довжина: 700 мм.
• Охолодження: проточна вода.

Будова

• Скляна відпаяна трубка з водяною сорочкою охолодження і двома штуцерами для підключення води.

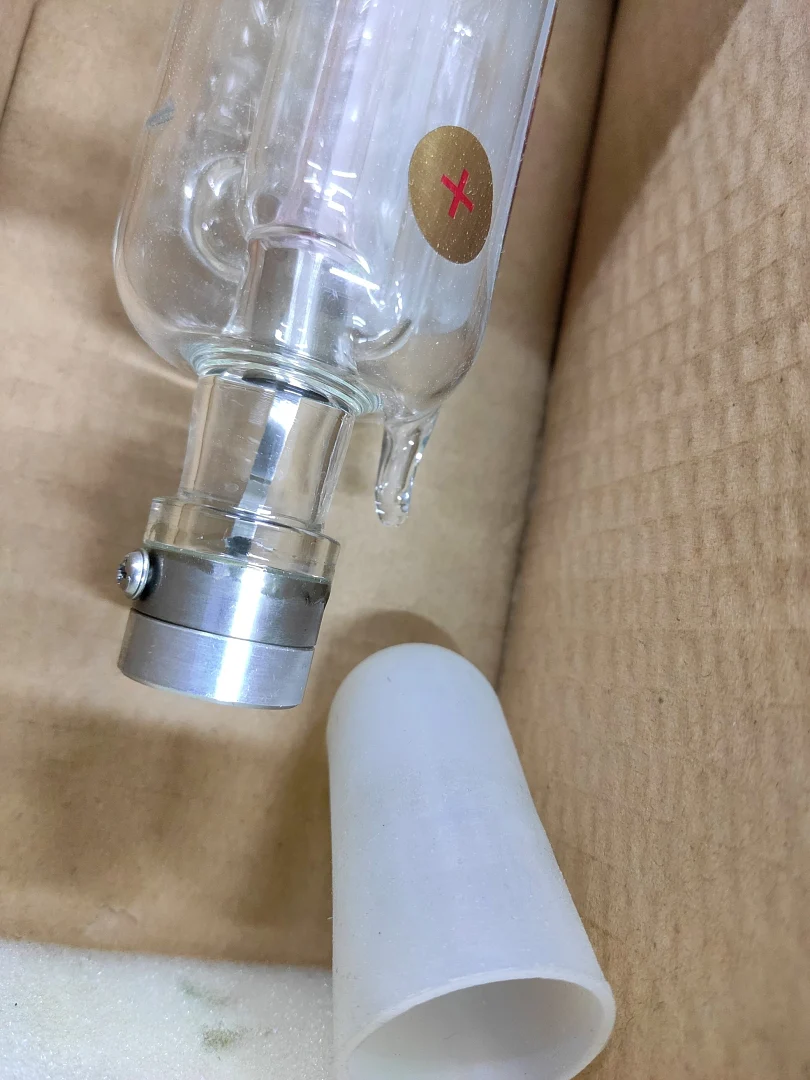

• На кінцях трубки електроди: анод у заднього глухого торця, на нього подається висока напруга; катод у торця з виходом променя.

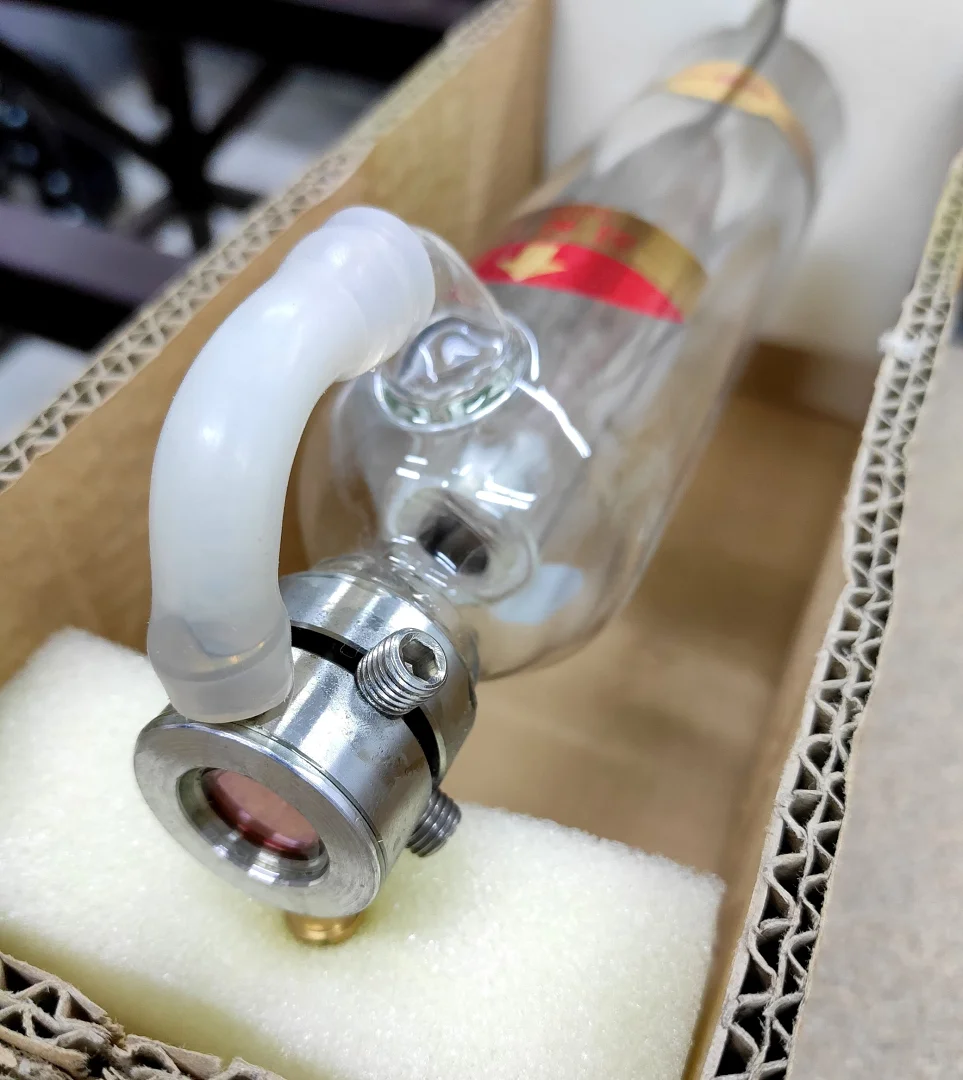

• Промінь виходить через вихідне дзеркало на торці трубки.

Встановлення і підключення

• Усі підключення виконуйте при відключеному від мережі верстаті: на аноді трубки висока напруга.
• Анод у заднього глухого торця підключайте до високовольтного виводу блока живлення лазера, катод у виходу променя через міліамперметр до виводу блока живлення.
• Воду подавайте за принципом «вхід знизу, вихід згори», щоб у сорочці не залишалося повітря.
• Температура охолоджувальної води: 15-25 °C.
• Не вмикайте лазер без протоку води і підключіть датчик протоку до входу захисту.
• Не допускайте замерзання води в трубці.
• Тримайте анод і високовольтний дріт осторонь від металевих деталей верстата.
• Не перевищуйте максимальний струм із паспорта трубки.
