Вібрація — головний ворог будь-якого високоточого обладнання. Для верстатів з числовим програмним керуванням (ЧПУ), лазерних граверів та важких промислових установок навіть мінімальні коливання можуть призвести до браку деталі, прискореного зносу вузлів і руйнування фундаменту. Ефективним рішенням цієї проблеми є встановлення обладнання на спеціалізовані віброопори.
У цій статті ми розберемо, як працюють віброізолюючі опори, на які види вони діляться і як правильно підібрати комплектуючі під вагу і завдання вашого верстата.
Навіщо потрібні віброопори: головні функції
Віброізолятори працюють як амортизатори між основою верстата і підлогою цеху. Їх установка вирішує одразу кілька інженерних і експлуатаційних задач:
-
Пасивна віброізоляція. Захист високоточого обладнання від зовнішніх коливань підлоги, викликаних роботою сусідніх важких машин, пресів або проїжджаючого транспорту.
-
Активна віброізоляція. Загашення вібрацій, які генерує сам верстат (робота шпинделя, переміщення важких порталів, обертання крокових двигунів), щоб вони не передавалися на фундамент і навколишні об'єкти.
-
Зниження рівня шуму. Резинові та поліуретанові елементи відмінно поглинають акустичні хвилі, покращуючи умови праці в приміщенні.
-
Зручне балансування. Регульовані віброопори (оснащені різьбовим шпильком) дозволяють виставити верстат строго за рівнем на нерівній підлозі без необхідності заливки ідеального фундаменту.
Основні види віброізолюючих опор
Ринок пропонує різні конструкції віброопор, вибір яких залежить від маси обладнання і амплітуди коливань:
-
Резинометалеві. Найпоширеніший тип (до нього належить серія LME). Складаються з металевої основи зі шпилькою і пружної подушки з маслобензостійкої гуми. Відмінно справляються з вібраціями середніх і високих частот.
-
Цільнометалеві (пружинні). Застосовуються для важкого обладнання з низькочастотними вібраціями (наприклад, потужні компресори, преси).
-
Поліуретанові еластомери. Представляють собою віброізолюючі пластини, які підкладаються під станину. Використовуються там, де не потрібне точне регулювання висоти.
Як правильно вибрати віброопору для верстата
Помилки при виборі віброізоляторів призводять до розгойдування верстата під час роботи або, навпаки, до нульового ефекту загашення. При покупці звертайте увагу на наступні параметри:
-
Максимальне статичне навантаження. Розраховується просто: маса всього обладнання з урахуванням найважчої заготовки ділиться на кількість точок опори. Рекомендується залишати запас міцності в 15–20%.
-
Діаметр і крок різьби кріплення. Підібирається під кріпильні отвори в станині верстата (найпопулярніші стандарти — М10, М12 і М16).
-
Діаметр самої опори. Чим більший діаметр гумової подушки, тим стабільніше стоїть обладнання і тим більше навантаження вона здатна витримати без деформації.
-
Твердість гуми за Шором. Для легких верстатів обирають більш м'які еластомери, для важких (від 2 тонн) — жорстку гуму.

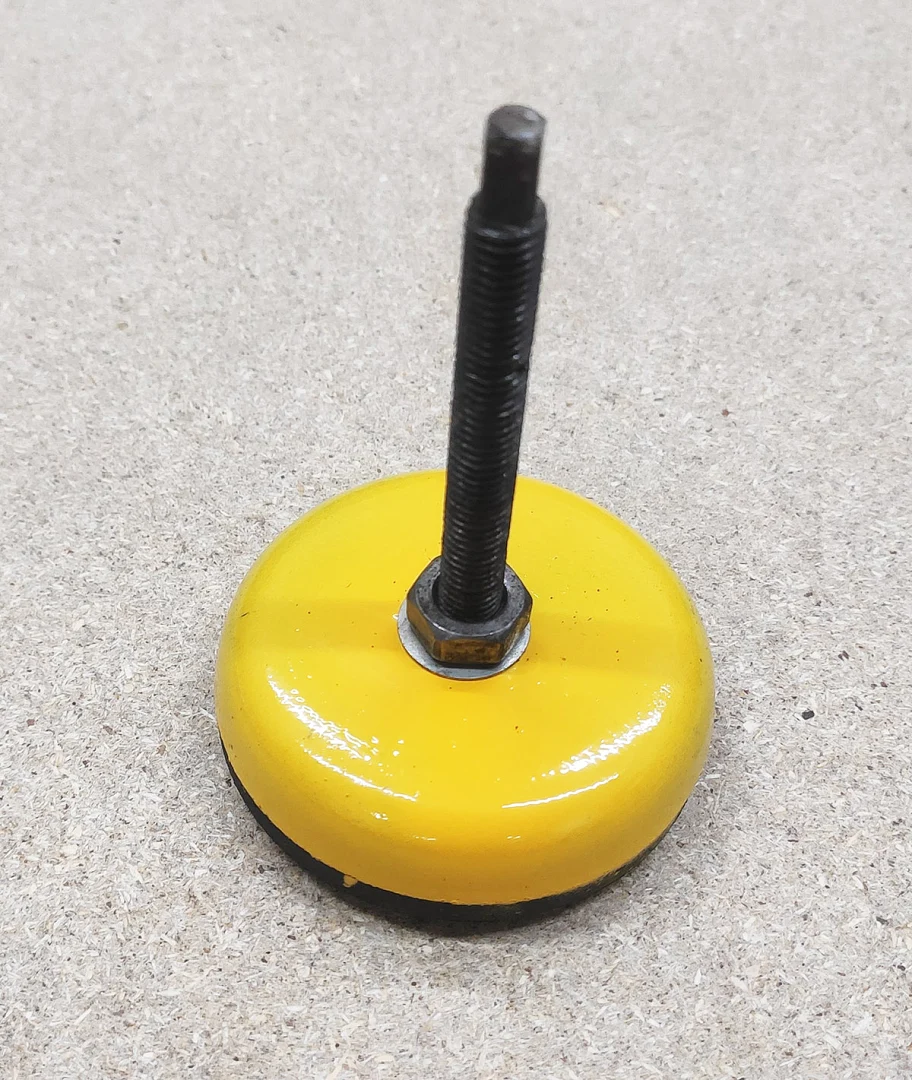

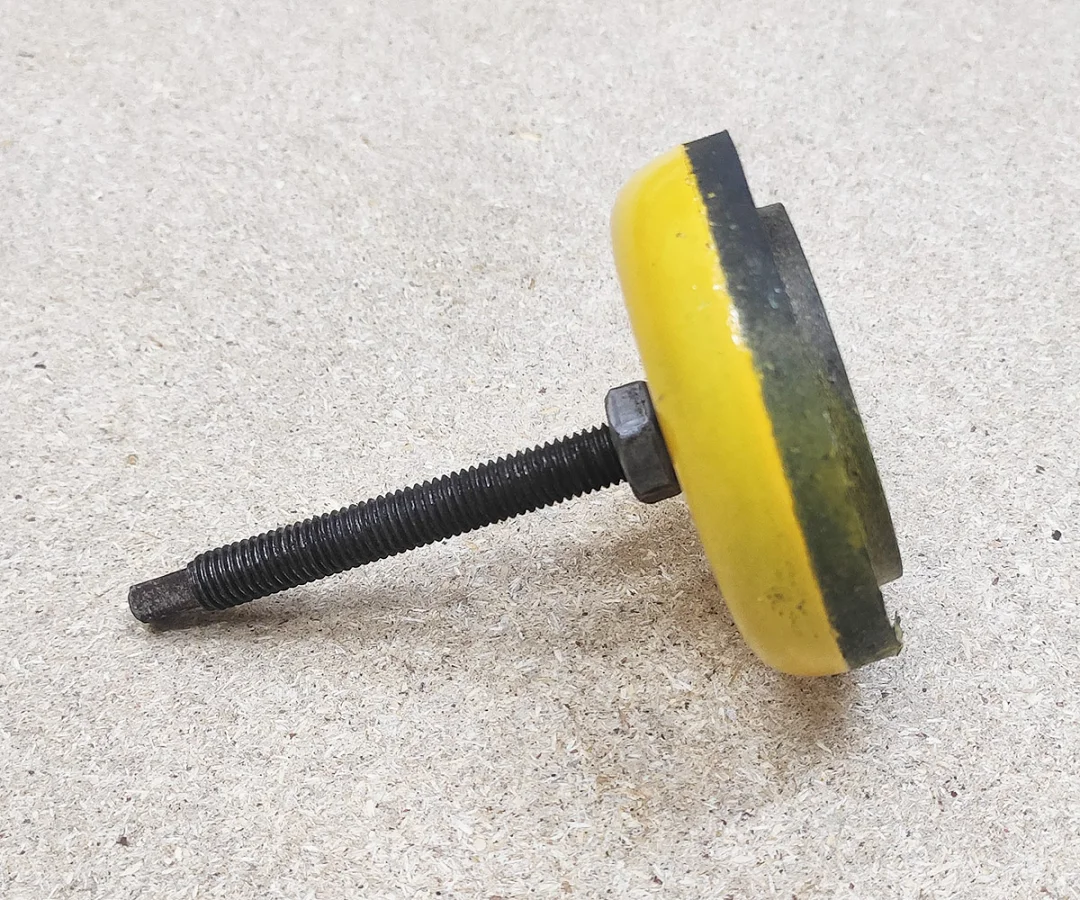

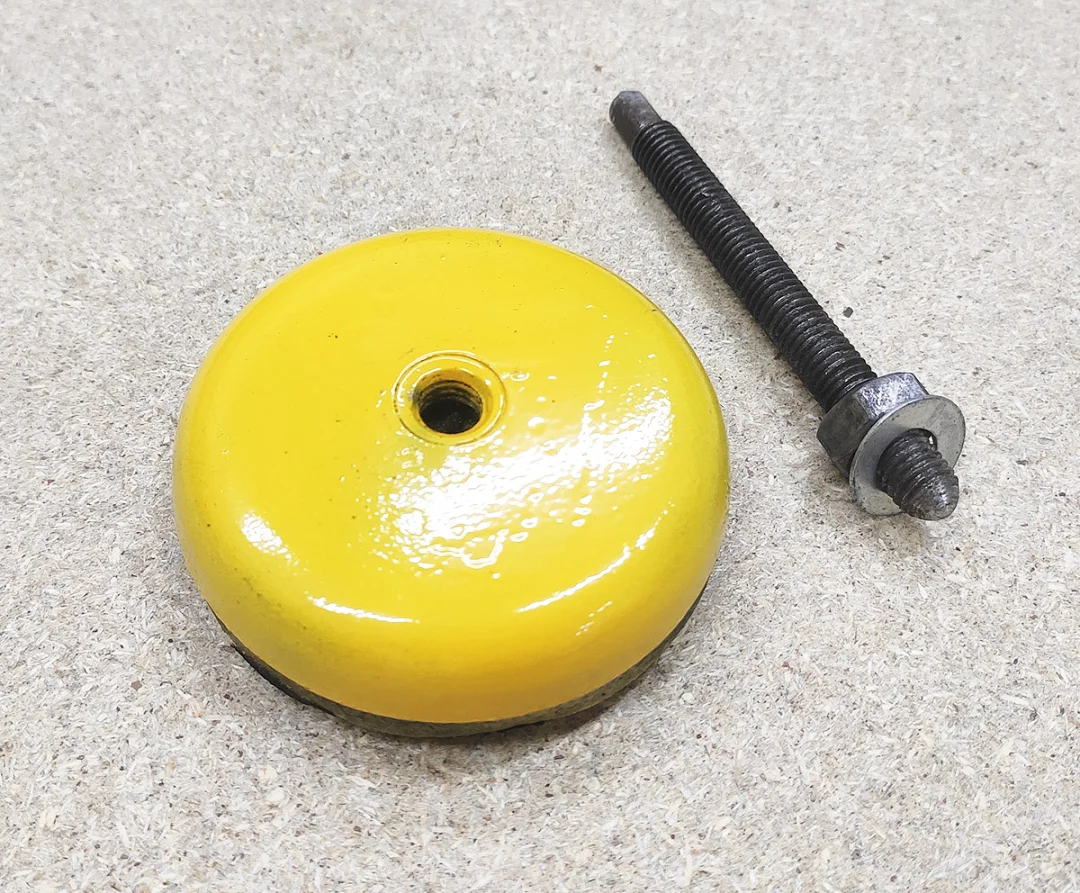

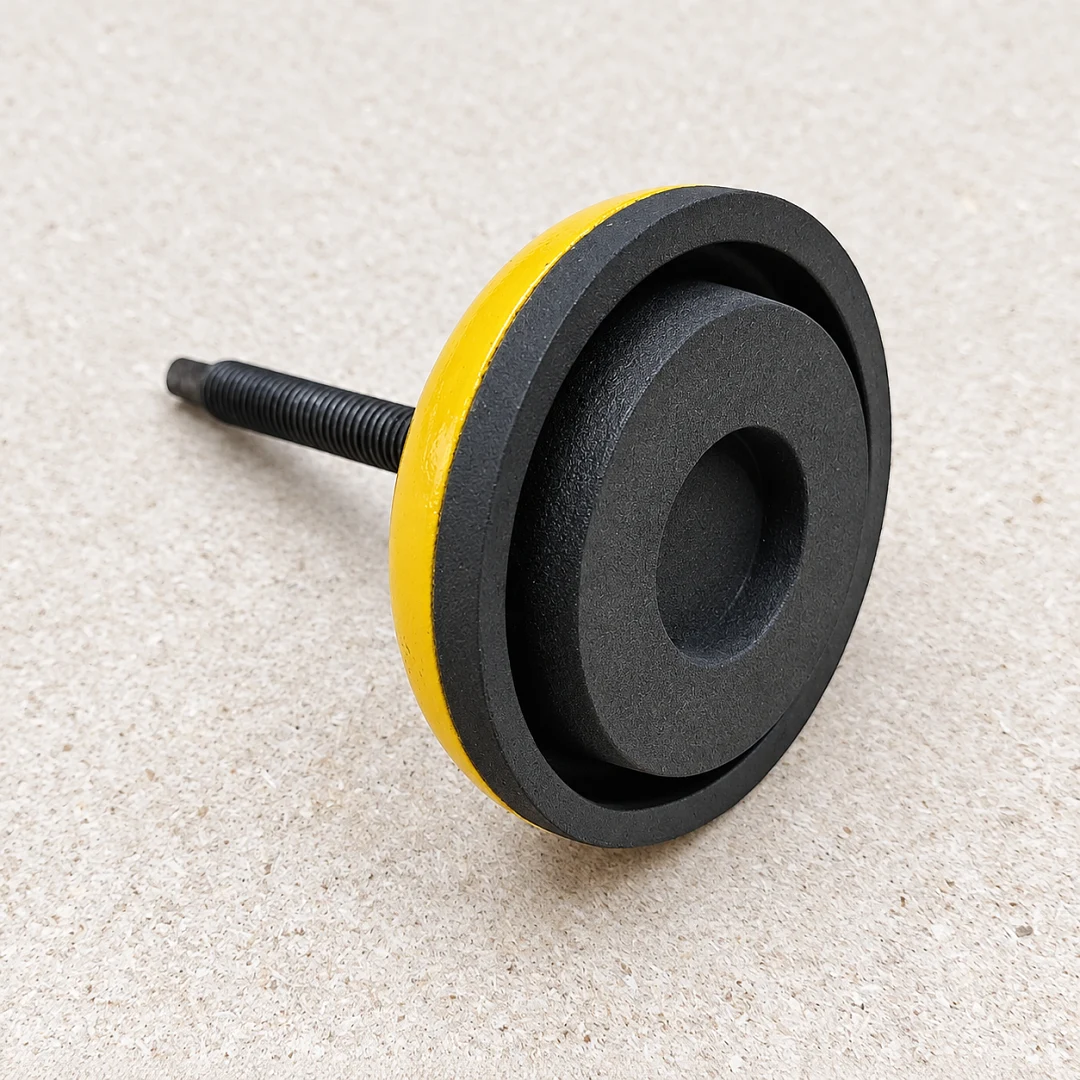

Аналіз на прикладі: Віброопора LME 80мм М10
Як приклад ідеального балансу характеристик для середнього ЧПУ-обладнання можна розглянути віброопору серії LME з діаметром 80 мм і різьбою М10.
Її ключові експлуатаційні властивості:
-
Навантаження до 255 кг на одну точку. Комплект з чотирьох таких опор легко утримає фрезерний або лазерний верстат масою близько 800–900 кг (з урахуванням запасу).
-
Універсальність кріплення (М10). Підходить для більшості станин верстатів серій Hobby, Master і Profi.
-
Висока адгезія до підлоги. Гумова основа запобігає «з'їзду» верстата при різких прискореннях порталу.
Наслідки роботи без віброзахисту
Багато власників виробництв намагаються заощадити, встановлюючи верстати прямо на бетонну підлогу або використовуючи підручні матеріали. Це призводить до ряду проблем:
-
Втрата точності обробки. Постійні мікроколивання збивають калібрування осей, залишаючи на фрезерованій поверхні характерну «гуляя» (шерехатість).
-
Зношення направляючих і підшипників. Жорсткі удари без амортизації скорочують строк служби лінійних направляючих (наприклад, рельсів або циліндричних валів SBR) і ШВП в 1.5–2 рази.
-
Розкручування кріплення. Постійна вібрація веде до ослаблення болтових з'єднань по всій конструкції.
